反重力益智拼装套筒凸件结构

　　这套结构件的核心应用场景覆盖益智解谜玩具开发、基础力学原理演示教具两大领域，日常可作为青少年科创实践的操作载体，也能作为结构力学入门的具象演示道具，帮学习者直观理解摩擦自锁、重心偏移、接触应力分布这些抽象的力学概念，不用靠纯公式推导就能摸到实际的力传递规律。从功能特性来看，整套结构由外筒和内置凸头件两个核心零件组成，外筒为等径空心圆柱结构，内壁做了高精度的光滑处理，和内置凸头件的外圆柱面保持极小的间隙配合，既不会因为间隙过大出现松垮晃动，也不会因为间隙过小导致卡滞无法活动；内置凸头件的顶端是圆锥弧面造型，底端是和外筒内径匹配的圆柱段，正常放置状态下，凸头件会因为接触摩擦和重心分布卡在筒内，无法直接从筒口取出，也不会自行掉出，

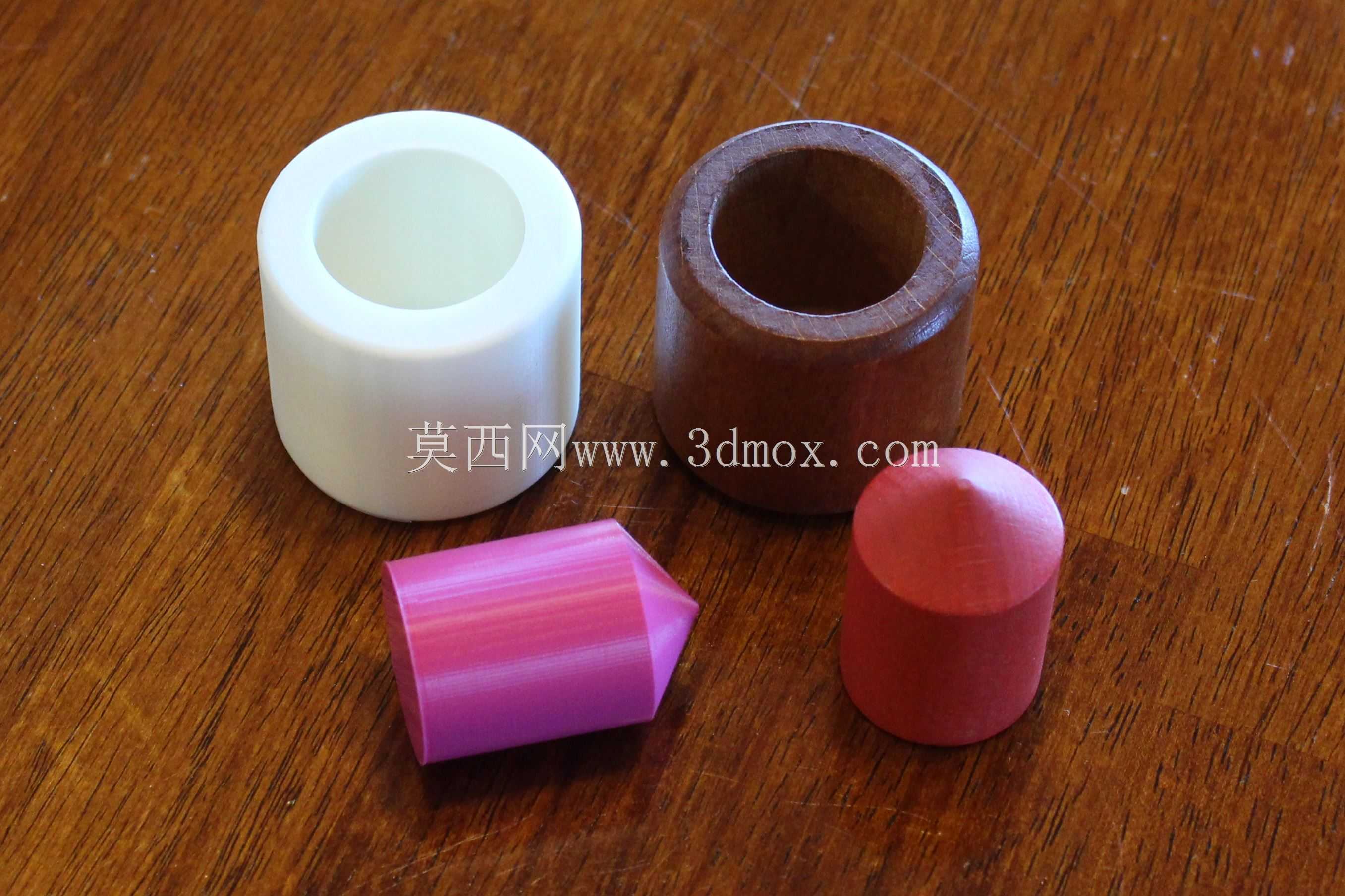

　　刚好形成反重力的视觉效果，要取出零件需要通过特定的旋转、敲击配合，改变接触点的应力分布，打破摩擦自锁的平衡状态，整个过程不需要额外辅助工具，完全靠结构本身的力学特性实现解谜效果。设计思路上，最初的原型是木质手工加工件，受限于木工车床的加工精度，内壁和凸件的配合间隙很难控制到一致，容易出现要么卡太紧取不出、要么太松直接掉出来的问题，转到三维建模设计阶段时，首先把外筒的内壁圆柱度公差控制在0.02mm以内，凸件的外圆柱面和筒内壁的配合间隙设定为0.05mm，既保证滑动顺畅，又能让接触面上的静摩擦力足够支撑凸件的自重；凸件顶端的锥面角度经过反复迭代，最终选定的角度能让锥面和筒口边缘接触时，法向力的分力刚好和摩擦力形成平衡，

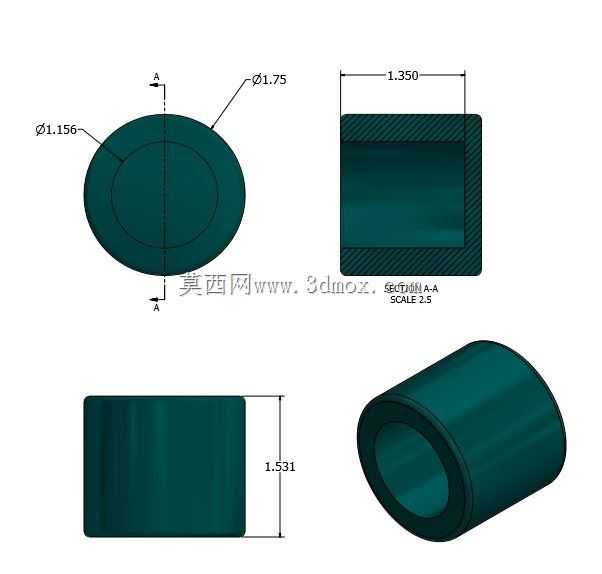

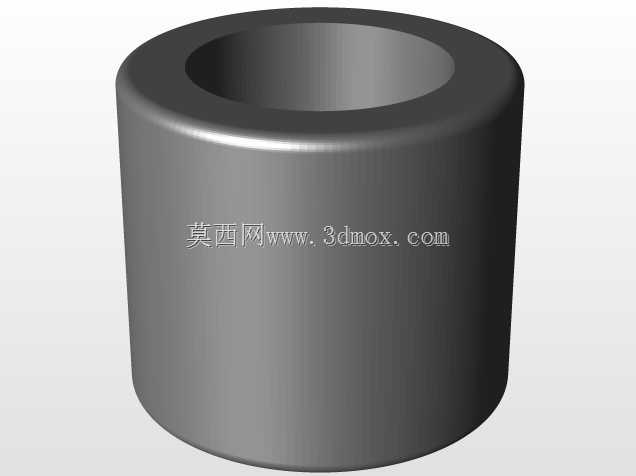

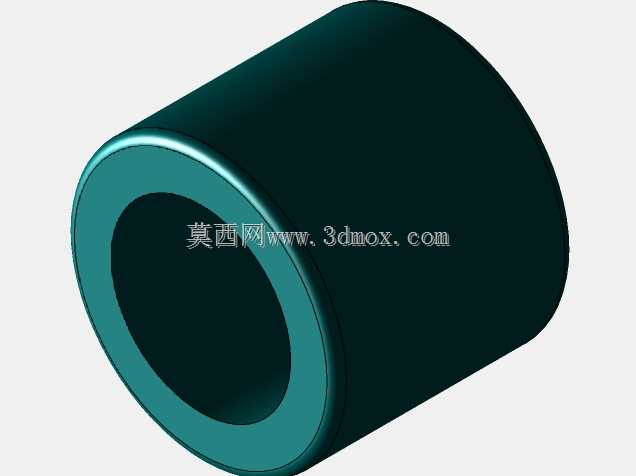

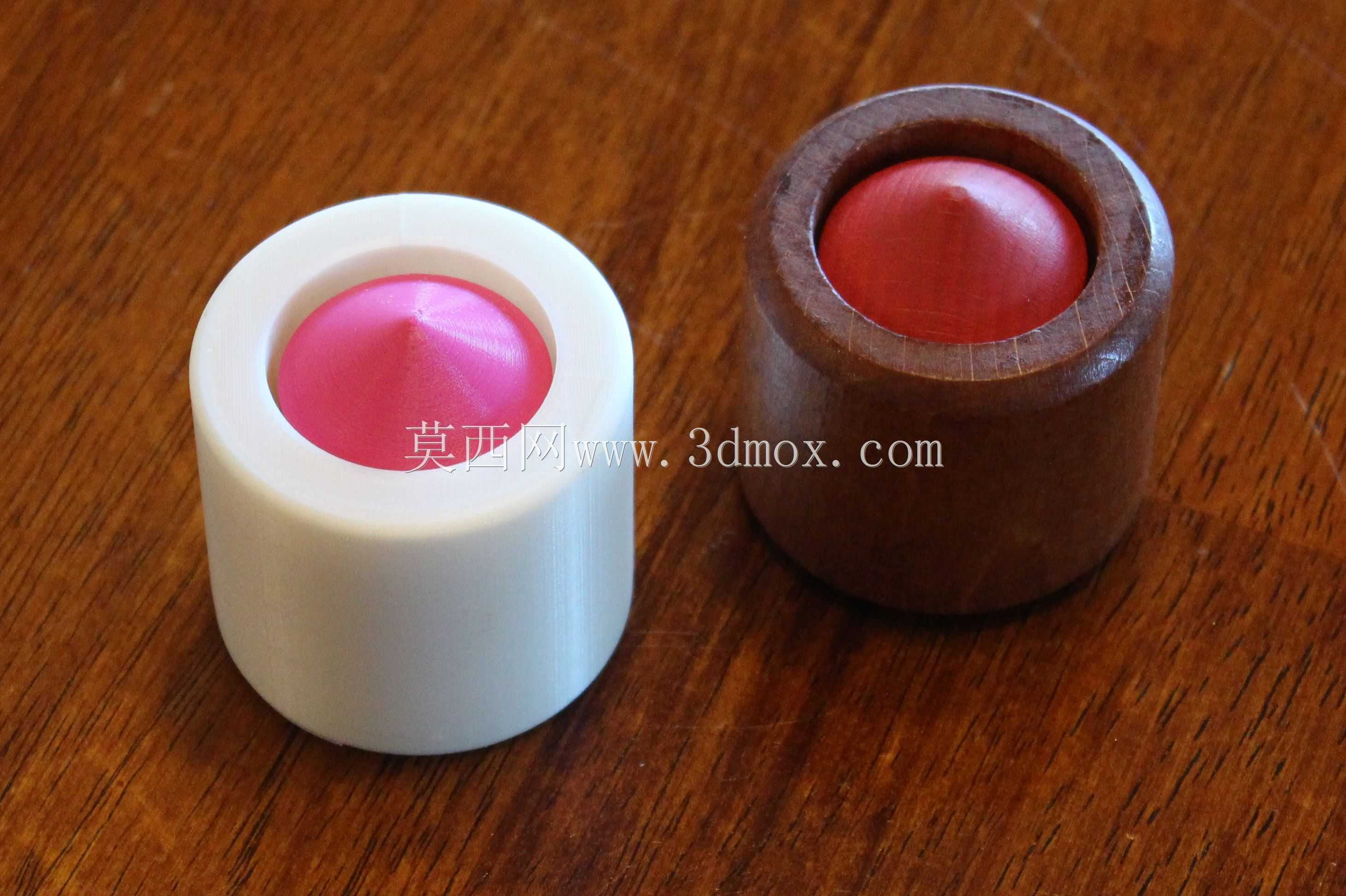

　　不会因为角度太陡导致凸件直接滑落，也不会因为角度太平导致解锁需要的力度过大，普通操作者稍加尝试就能找到解锁技巧。外形尺寸方面，外筒的外径设定为30mm，内部空心直径20mm，筒身总高度35mm，筒壁厚度均匀保持5mm，这个尺寸刚好能单手握持，不会因为尺寸太小不好操作，也不会太大导致携带不便；筒口边缘做了0.5mm的圆角处理，避免锐边划伤操作者，同时也能减少凸件和筒口接触时的应力集中，反复操作也不会出现边缘崩缺的问题。内置凸件的圆柱段直径19.9mm，和筒内壁保持0.05mm的单边间隙，圆柱段高度15mm，顶端锥面的高度10mm，整个凸件总高度25mm，放入外筒后锥面顶端刚好和筒口齐平，不会突出筒口也不会陷得太深，

　　视觉上刚好形成凸件浮在筒口的反重力效果。安装边界上，这套结构不需要额外的紧固件、连接件，两个零件靠自身的配合就能完成组装，组装时只需要把凸件的圆柱段对准筒口垂直放入，轻轻按压到底就能进入自锁状态，不需要额外的固定工序；日常使用时的活动边界就是外筒的内部空腔，凸件的最大活动行程为15mm，不会从筒内脱出，解锁时只需要握住外筒保持特定角度，轻轻敲击筒身侧壁改变接触点的摩擦状态，就能让凸件顺着筒壁滑出，整个操作过程没有多余的零件，也不需要复杂的维护，只要保持接触面没有灰尘、碎屑进入，就能长期保持稳定的配合精度。在实际的教具应用场景里，这套结构可以搭配不同的表面粗糙度处理方案，演示摩擦力大小对自锁效果的影响，比如把内壁做喷砂处理增大摩擦系数，凸件需要的解锁力度就会明显变大，要是把内壁做抛光处理降低摩擦系数，凸件就很难保持自锁状态，能让学习者直观理解摩擦系数、接触角度、力的分解这些知识点，比纯课本讲解的接受度高很多；在益智玩具的应用场景里，这个尺寸刚好适合做成桌面解谜摆件，放在办公桌上作为休闲解压的小物件，加工适配性也很强，既可以用3D打印做小批量的个性化制作，也可以开模做注塑量产，不同加工工艺下只要保证配合尺寸的公差，就能实现一致的解谜效果。
