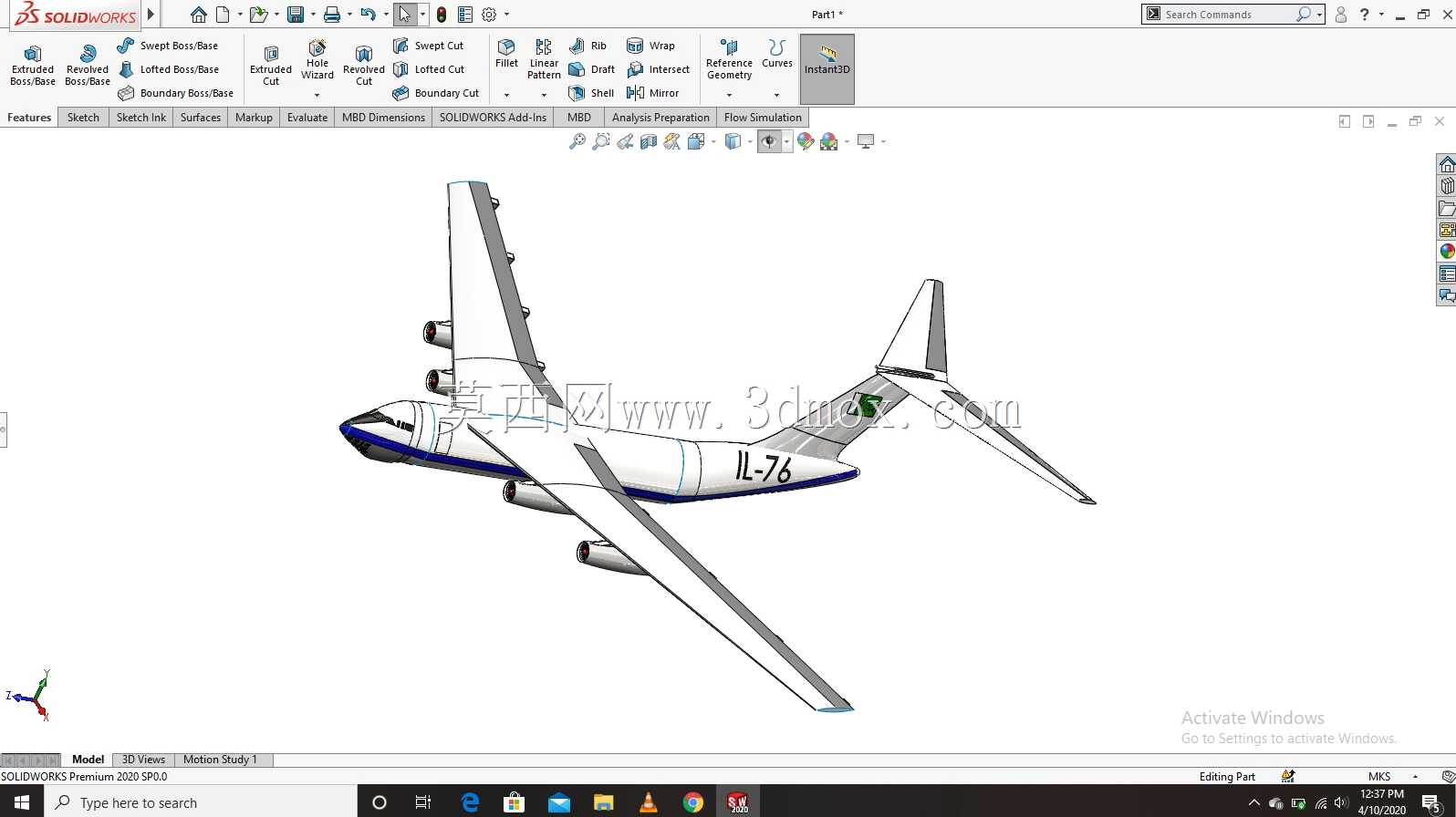

伊柳辛Il-76重型运输机外观结构建模

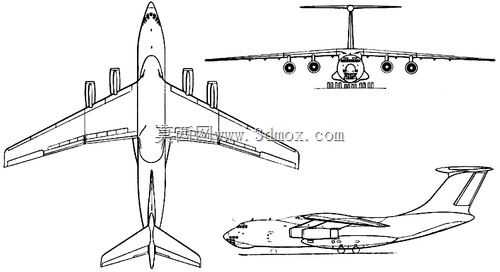

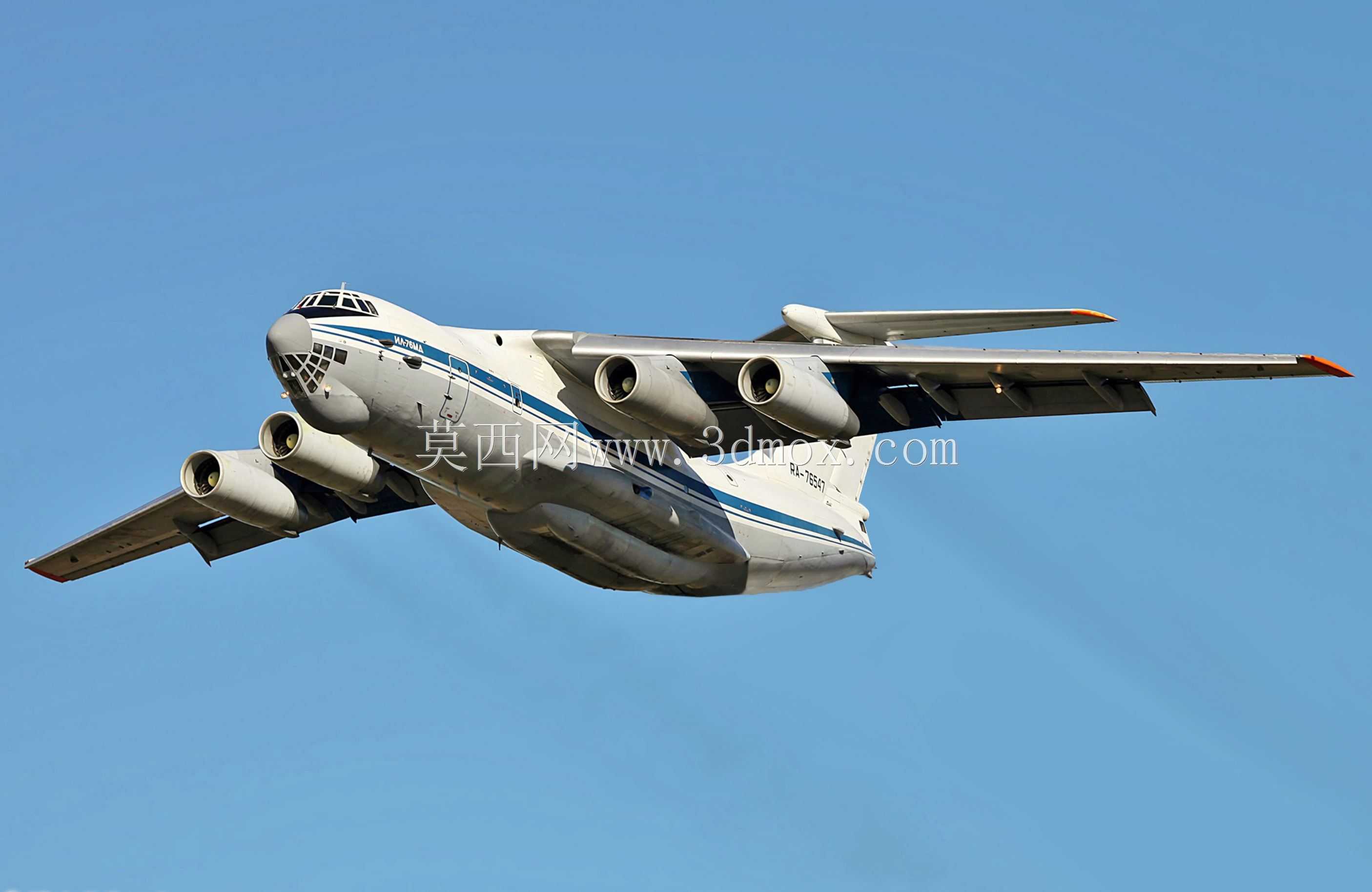

本次建模还原的是经典四发重型远程运输机的全机外观与核心结构布局，建模过程中优先参考了实机的气动设计逻辑与实际使用场景的功能需求。这类机型最初的核心应用场景覆盖偏远地区重型装备投送、应急救灾物资跨区域运输、特殊超限货物长距离转运，甚至在部分场景下承担空中加油平台、预警机载机的改装基础，因此建模时首先围绕大容积货舱的承载需求倒推机身截面设计：机身采用宽体圆形截面，既保证舱内足够的装载宽度与高度，适配履带式装备、大型集装箱模块的装载边界，也能在高空增压飞行时平衡机身环向应力，减少结构补强带来的额外重量。机翼采用上单翼布局，这一设计完全贴合野战简易跑道起降的使用需求——上单翼布局让发动机吊舱距离地面有足够的安全高度，避免起降过程中吸入跑道碎石、杂物，同时降低货舱地板高度，方便车辆、重型装备直接从舱门驶入驶出，不需要额外的地面升降辅助设备。建模时对机翼的后掠角度、翼下发动机吊舱的安装位置做了精准匹配，四台大涵道比涡扇发动机的吊舱采用对称吊挂布局，吊舱与机翼的连接结构做了简化但保留了受力传力的结构逻辑，保证模型在做结构受力演示、气动仿真预处理时能还原真实的载荷传递路径。尾翼采用高平尾加单垂尾的常规布局，垂尾高度足够保证单发失效时的航向稳定性，水平尾翼设置在垂尾中段位置，避开机翼尾流的干扰区域，保证大迎角起降阶段的操纵效率，建模时还原了尾翼的舵面分块逻辑，能清晰区分固定翼面与活动操纵面的边界。机身前部的领航舱玻璃分块、机头雷达罩的曲面弧度都按照实机测绘数据做了还原，机身侧面的舱门位置、起落架舱的凸起轮廓也完全匹配实机的结构：主起落架采用多轮小车式布局，每侧主起落架布置多个轮胎，能把机身重量均匀分散到道面，适配低等级跑道的承压能力，前起落架采用双轮结构，带有转弯操纵机构的安装位，建模时保留了起落架收放舱的轮廓边界，能直观展示起落架收起后完全收纳于机身鼓包内的结构设计，不会额外增加飞行阻力。货舱门的设计是这类机型的核心功能点，建模时还原了尾部大尺寸货舱门的开合结构边界，舱门打开后可形成货桥，直接对接地面，方便滚装货物快速装卸，舱门的密封结构、锁紧机构的安装位置都做了示意性还原，方便后续做机构运动仿真时添加运动副约束。从安装边界来看，全机的翼展、机身长度、垂尾高度的比例严格遵循实机尺寸，机翼的展弦比、机翼面积的比例关系符合远程巡航的气动需求，机身内部的地板承力框架位置做了隐性的结构分区，能直观展示货舱内可利用的装载空间范围，避免后续做装载模拟时出现设备超出机身边界的问题。建模过程中没有过度追求无关的细节堆砌，而是把结构设计的逻辑融入模型的每一处曲面与分块中，比如机翼上的翼刀位置、发动机短舱的进气道唇口弧度，都是经过实际气动优化后的形态，能在低速飞行时延缓机翼气流分离，提升短距起降性能。对于航空结构设计从业者来说，这个模型可以作为运输机总体布局设计的参考样本，直观理解上单翼重型运输机的结构布置逻辑、各系统的安装边界限制；对于三维建模学习者来说，能通过这个模型掌握大尺寸曲面机身的建模思路，理解气动外形与功能需求之间的平衡关系，避免建模过程中只追求外观相似而忽略实际工程设计的底层逻辑。
