蓝色兰博基尼Aventador超跑外观结构建模

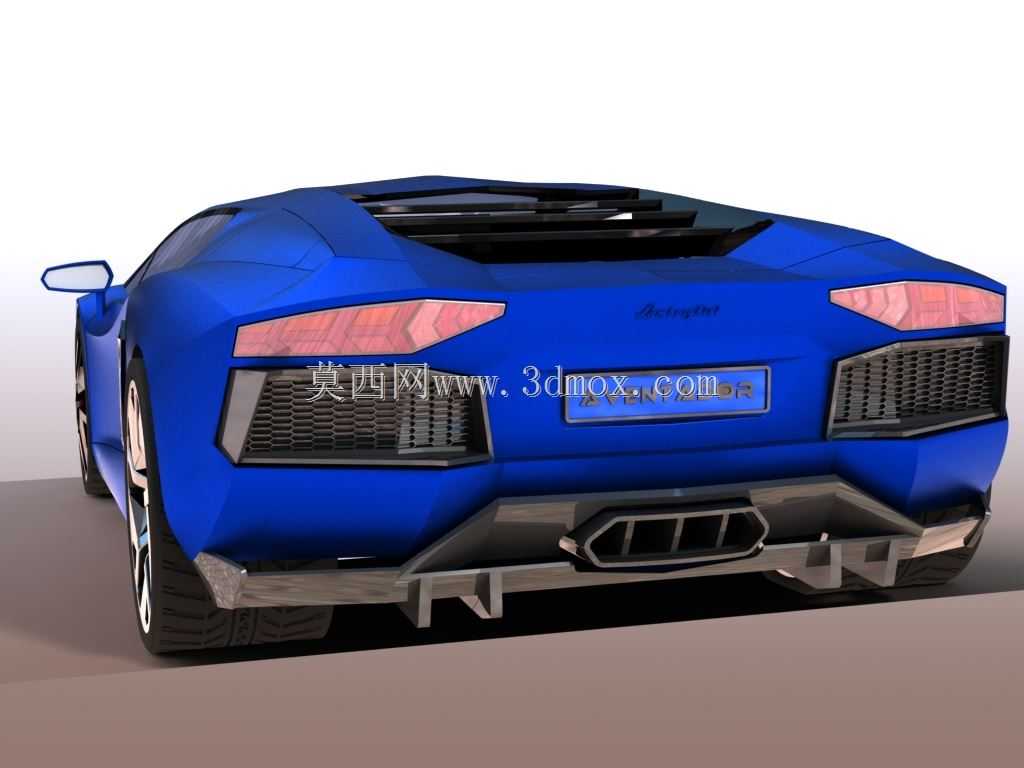

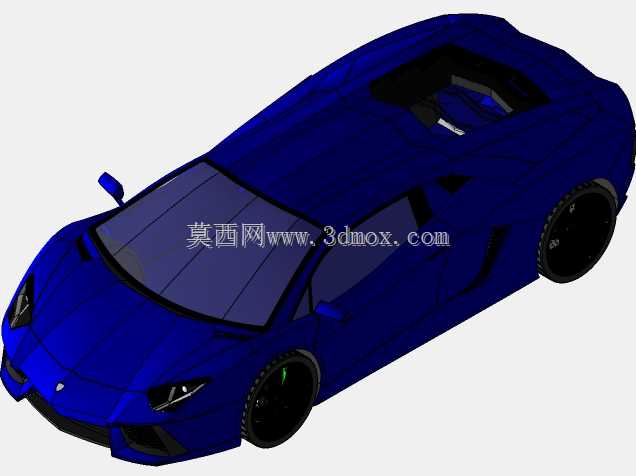

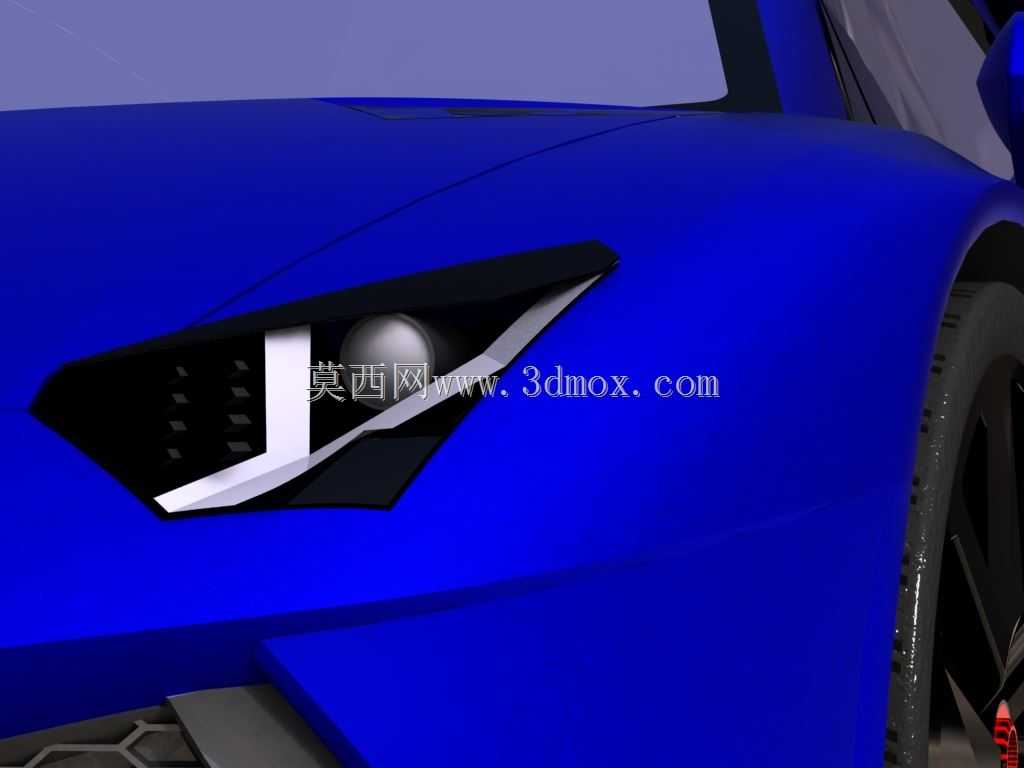

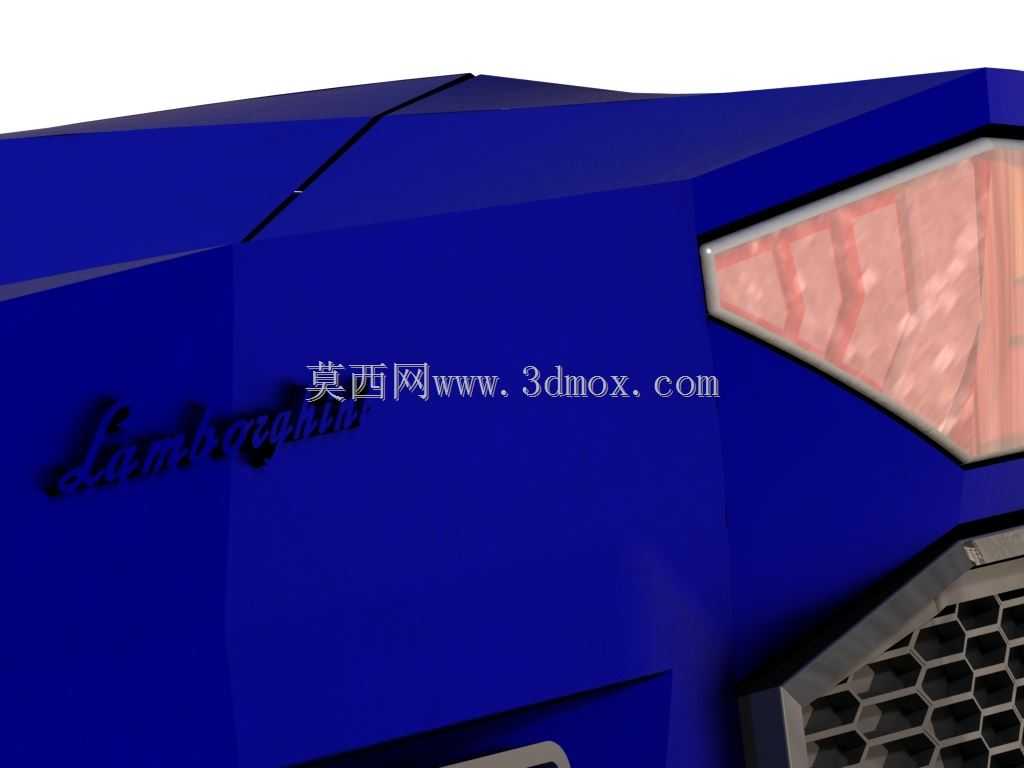

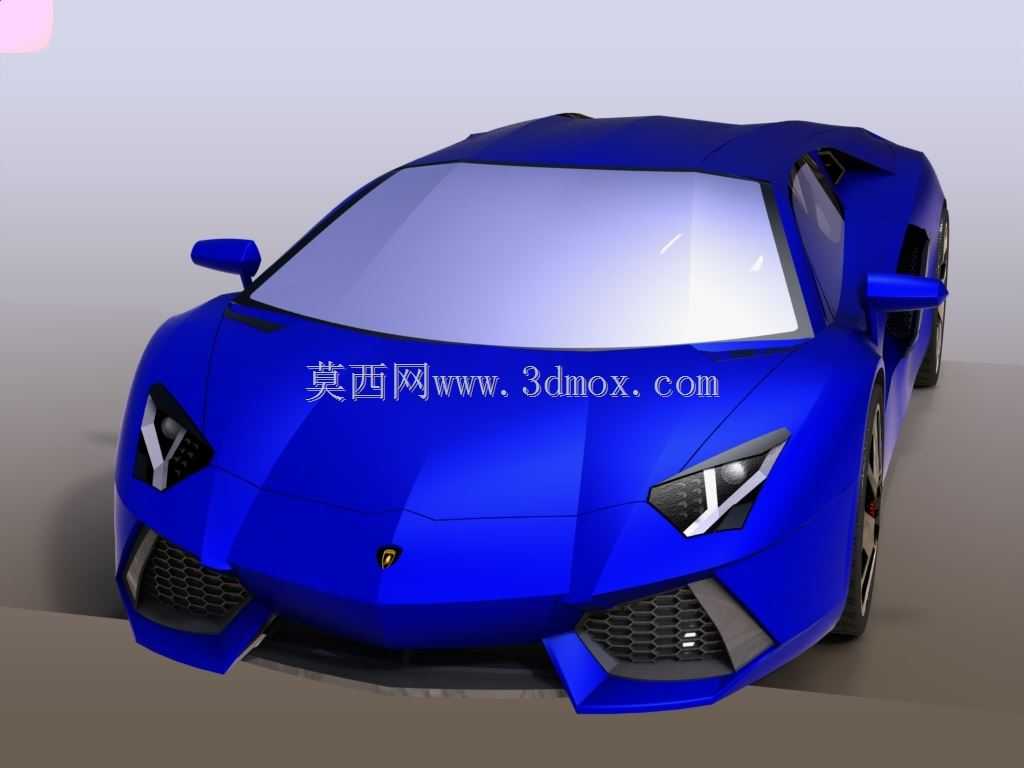

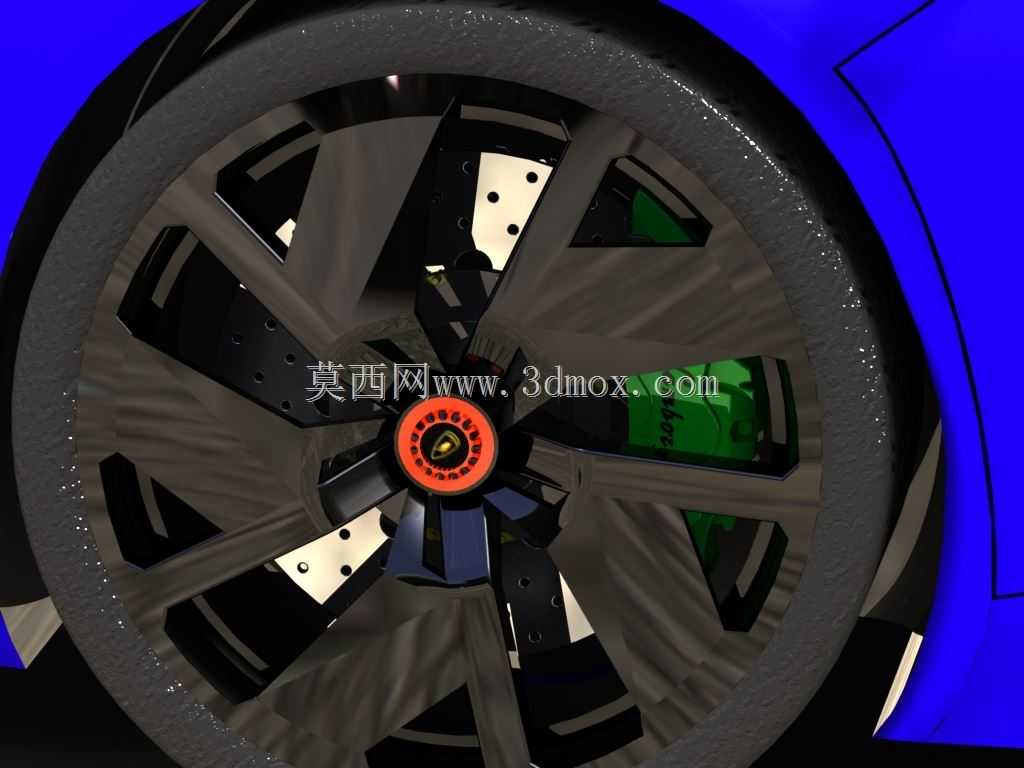

做超跑外观建模的时候，最先要卡的是整车的比例边界，这类量产超跑的长宽高基准一般卡在4797mm、2030mm、1136mm的区间，轴距要锁定在2700mm，所有外覆盖件的曲面都不能超出这个安装边界，不然后续做总装匹配的时候会和底盘、行走机构出现硬干涉。前脸部分的楔形切割面是建模的核心难点，不能只做视觉上的棱角，每一处折角的走向都要和空气动力学路径匹配，前保险杠下方的进气格栅区域，要预留出散热器、刹车导风通道的安装空间，格栅的六边形网格单元尺寸要控制在18mm左右，既保证进气效率，也不会破坏前脸的整体视觉一致性。大灯的Y型日行灯轮廓要和翼子板的曲面做G2连续，不能出现曲面接痕，灯组内部的安装位要预留出35mm的深度，满足透镜、控制模块的装配需求。车身侧面的腰线是从前轮拱后方一直延伸到车尾的硬棱线，建模的时候要保证这条棱线的曲率在整个走向上没有突变，侧进气口的开口角度要向后倾斜15度，保证中置发动机的进气量，同时侧裙的下边缘要比车底基准面低25mm，梳理车侧气流减少乱流对车尾的影响。车门的剪刀门结构铰链安装位要在A柱下方的翼子板内侧预留出120mm见方的安装平面，保证铰链转动的时候不会和翼子板、前围结构发生运动干涉。车顶的溜背线条要从A柱顶端平滑过渡到车尾的引擎盖，后挡风玻璃的倾斜角度控制在28度，兼顾后方视野和车尾的空气下压力表现。车尾部分的主动式尾翼安装位要在尾箱盖上方预留出转轴空间，尾翼升起后的最大高度不能超过车顶基准面180mm，避免高速状态下尾翼受力过大影响结构稳定性。后扩散器的鳍片要和车底的导流板做一体化衔接，每片鳍片的高度从中央向两侧递减，引导车底气流快速导出降低车底气压。后轮拱的宽体突出量要比车身侧面基准面外扩65mm，容纳355宽度的后轮胎，同时轮拱和轮胎之间的跳动间隙要预留出80mm，满足悬架上下跳动、转向的行程需求。建模过程中所有外覆盖件的分缝位置都要和实车的装配间隙匹配，门缝、引擎盖缝、尾盖缝的宽度统一控制在3.5mm，分缝的走向要顺着曲面的曲率变化，不能出现生硬的折线。内饰部分的可见区域只做了和外观匹配的挡风玻璃内侧轮廓，没有深入做内饰结构，因为这个模型的核心应用场景是外观展示、渲染效果图制作、汽车设计方案的外观评审，不需要涉及内饰的装配匹配。做这类超跑模型的时候，很容易出现的问题是为了追求视觉上的犀利感，把棱角做的过于尖锐，忽略了实际生产中的冲压工艺圆角，所有外露的棱线都要预留出0.8-1.2mm的圆角，既不破坏视觉效果，也符合实际零部件的冲压成型要求。车身的曲面拆分要按照实际的冲压件分块来做，前保险杠、左右前翼子板、引擎盖、左右车门、后翼子板、车顶、后保险杠、尾箱盖这些独立覆盖件都要做单独的曲面拆分，方便后续如果做结构深化的时候，直接在曲面基础上加壁厚、做安装卡扣的结构。轮圈的Y型五辐结构要和刹车卡钳的位置预留出15mm的间隙，避免转向的时候轮圈和卡钳发生刮蹭，轮胎的扁平比要匹配前255/30 R20、后355/25 R21的规格，胎壁的厚度、胎面的花纹沟槽都做了简化处理，满足外观展示的精度需求即可，不需要做过细的花纹结构增加模型的冗余面数。
