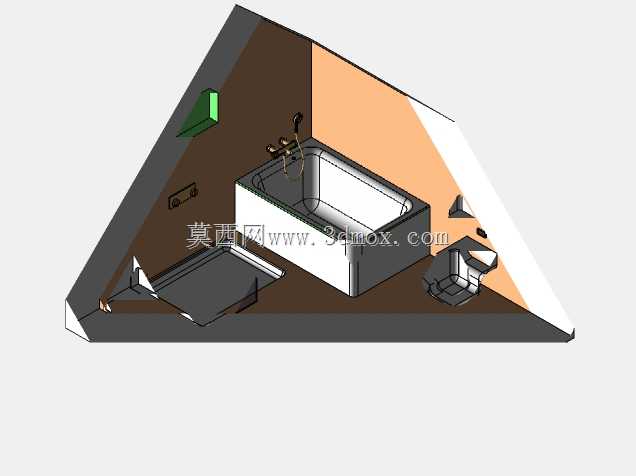

三角布局集成式卫浴空间三维结构设计

　　这套三角构型的集成卫浴结构，核心是针对小户型、异形边角空间的卫浴功能整合需求做的结构设计，日常接触到的loft夹层卫浴、老旧小区边角卫生间、装配式集成卫浴边角模块，都能看到这类布局的实际应用。从实际使用场景出发，这类三角布局的核心优势是能充分利用常规方正布局浪费的90度墙角空间，把三个核心卫浴功能区沿三角斜边依次排布，没有多余的过道浪费，人在空间内的转身、移动动线刚好贴合三角区域的内切圆范围，不会出现磕碰、动线交叉的问题。

　　从功能排布逻辑来看，模型里靠内侧墙面的区域设置了嵌入式浴缸，浴缸边缘做了凸起的挡水边结构，和墙面衔接的位置预留了密封胶条的安装槽，避免使用过程中渗水到外侧区域；浴缸旁的墙面预留了淋浴龙头、手持花洒的安装位，同时在侧上方设置了壁龛结构，用来放置洗浴用品，不需要额外加装置物架，减少空间突出物带来的磕碰风险。靠三角斜边外侧的区域依次排布了蹲坐式便器和小型洗手台，洗手台的下方预留了排水管道的走管空间，台面边缘做了挡水沿，和侧墙的衔接处做了圆弧过渡，没有清洁死角。

　　设计过程中首先要确认的是安装边界尺寸，这类三角卫浴模块的直角边长度通常控制在1.8米到2.4米之间，斜边长度对应在2.5米到3.4米区间，整体空间的净高不低于2.2米，才能保证成年人在内部站立、洗浴、如厕时没有压抑感。地面部分做了找坡设计，最低点设置在淋浴区附近的地漏位置，坡度控制在千分之三到千分之五，既能保证排水顺畅，又不会因为坡度过大导致站立不稳。墙面部分的结构做了分层设计，最外侧是防水饰面，中间是防水层和结构支撑层，内侧预留了给排水管线、电路管线的走管空腔，所有管线的接口位置都预留了检修口，不需要破坏整体饰面就能完成管线检修。

　　从结构细节来看，浴缸的安装位置做了下沉式的承重台，承重台内部预留了浴缸排水的存水弯安装空间，存水弯的水封高度不低于50毫米，能有效避免管道异味反窜。淋浴区和其他功能区之间没有做硬质隔断，而是通过地面的挡水条加浴帘的软隔断形式，既节省了空间，又能避免淋浴水花外溅，挡水条的高度控制在40毫米到50毫米，不会绊倒进出的使用者。便器的安装位置中心距离侧墙的距离不小于400毫米，保证使用时两侧有足够的活动空间，便器的进水角阀预留位置距离地面150毫米到200毫米，和排水口的位置偏差控制在10毫米以内，避免安装时出现管线错位。洗手台的台面高度控制在800毫米到850毫米，符合多数成年人的使用高度，台盆的下水采用墙排形式，管道隐藏在墙体内，台面下方没有外露管线，方便清洁地面。

　　这类集成卫浴结构在实际落地时，所有的阳角位置都做了R30以上的圆弧倒角处理，避免使用者磕碰受伤，墙面的防水涂层高度在淋浴区不低于1.8米，其他区域不低于300毫米，涂层搭接宽度不小于100毫米，避免出现防水渗漏的问题。顶部预留了排气扇的安装位，排气量按照每小时换气6到10次的标准选型，保证卫浴空间内的潮气能快速排出，减少霉菌滋生的可能。照明灯具采用防水防雾型，安装位置避开淋浴区的正上方，避免灯具受潮出现安全隐患，开关设置在卫浴空间外侧的墙面上，防止湿手操作出现触电风险。
