轮式消防巡检作业机器人结构设计

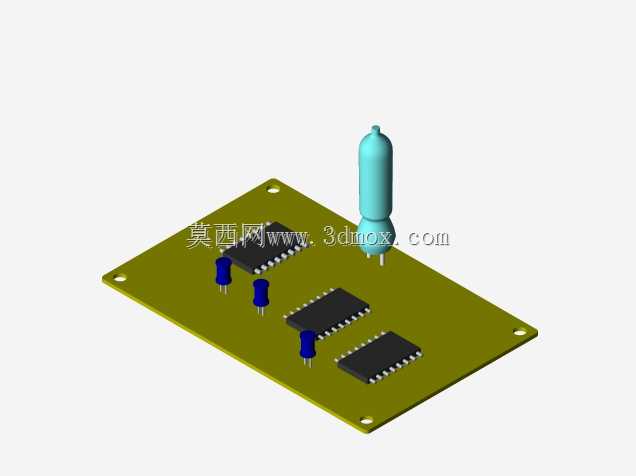

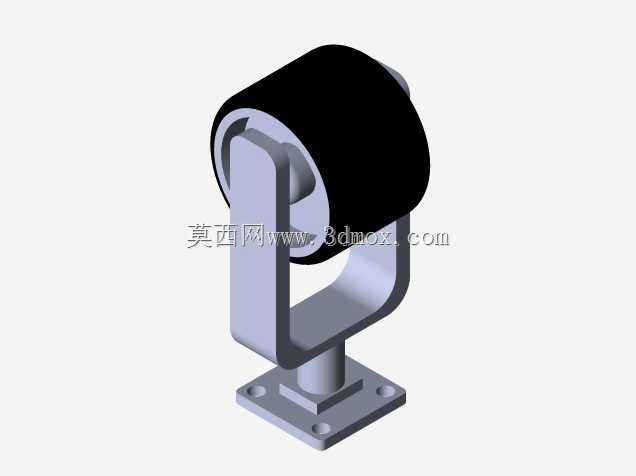

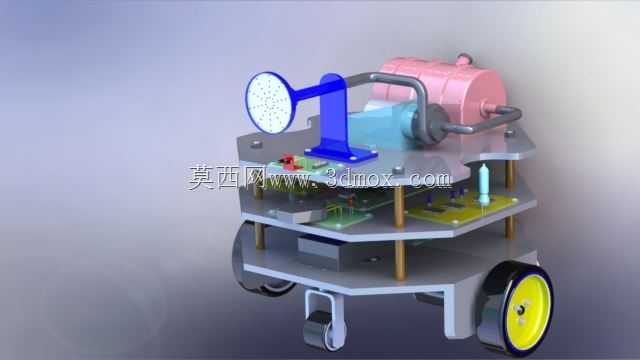

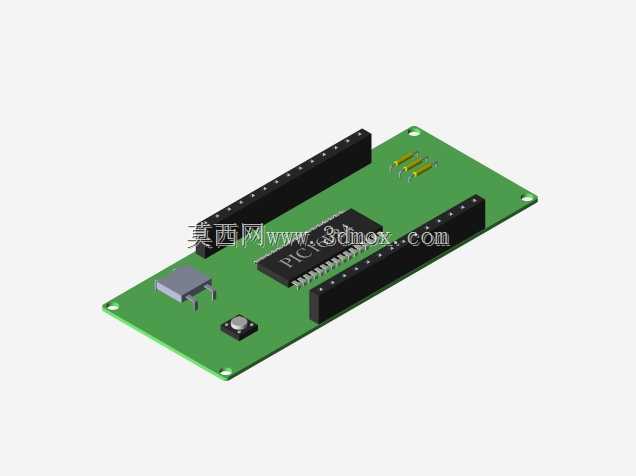

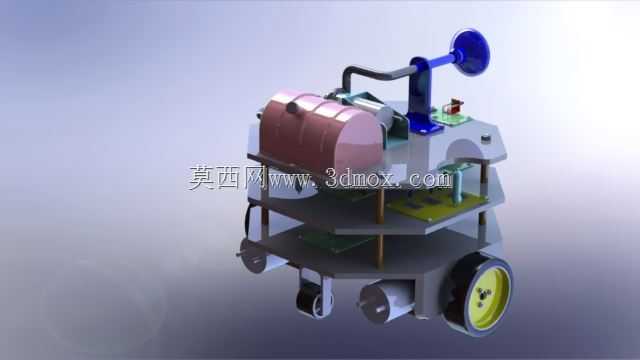

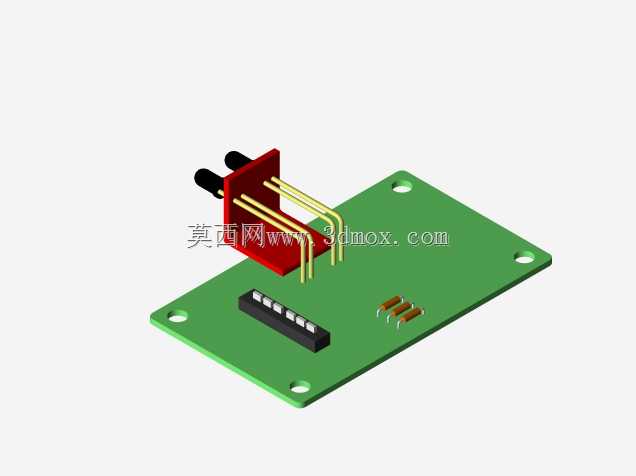

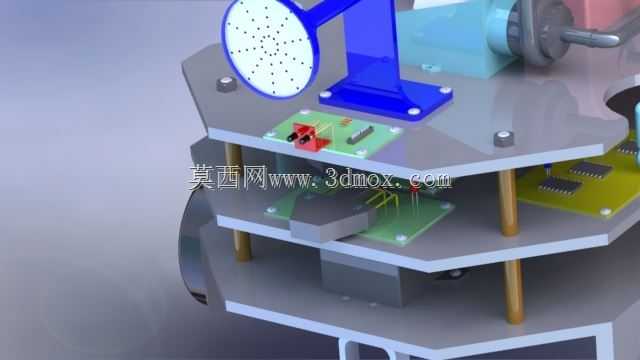

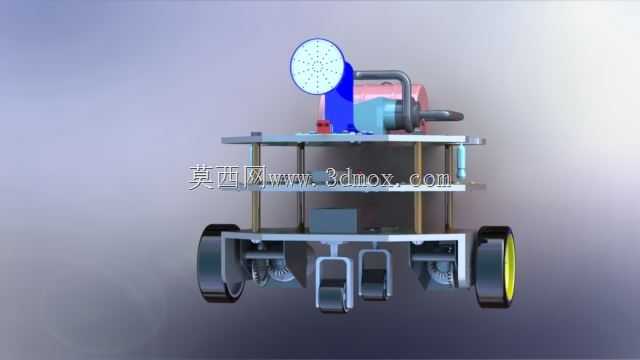

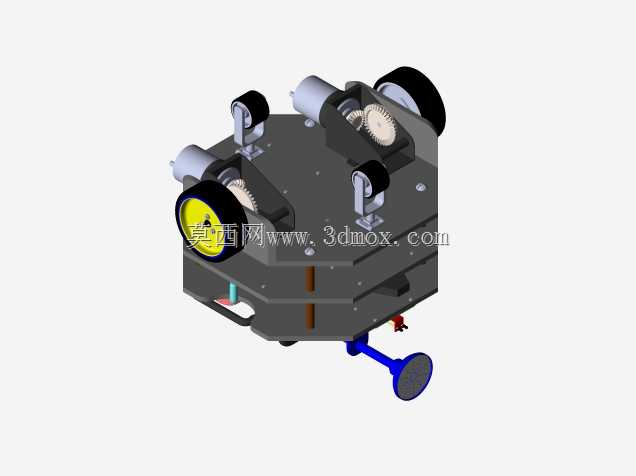

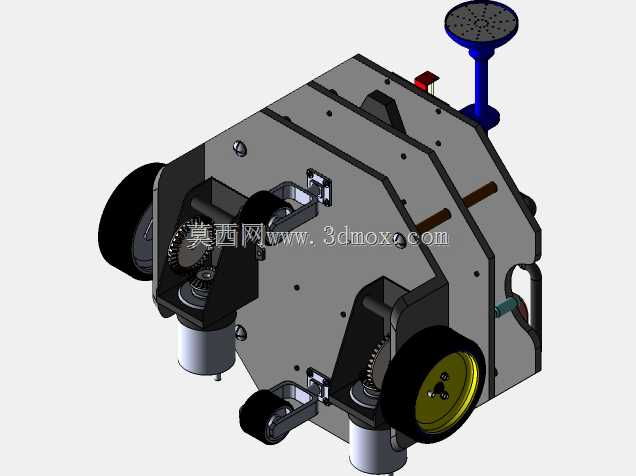

这款轮式消防作业机器人的结构设计，核心围绕高危消防场景的替代作业需求展开，在石化仓储区、高层建筑消防通道、地下密闭管廊这类人员难以快速进入、存在有毒烟气或爆炸风险的作业场景中，可替代一线消防人员完成前置火情侦察、初期火源压制、现场环境参数回传等核心作业任务，大幅降低消防人员进入高危区域的作业风险。从整体结构布局来看，设备采用三层堆叠式的分层承载设计，底层为移动行走单元，中间层为控制与传感承载层，上层为作业执行单元，各层之间采用铜质支撑柱做刚性连接，既保证了层间结构的连接强度，也预留了足够的布线空间，方便内部电气线路、气路管线的排布与后期维护检修。行走单元采用差速驱动轮加辅助万向轮的布局形式，两个大直径驱动轮布置在车体后侧，轮面采用高摩擦系数的橡胶材质，搭配黄色硬质轮毂做结构支撑，单轮承载能力可覆盖整机自重加搭载作业模块的全部载荷，前侧中部布置一个小型万向从动轮，可实现车体的零半径转向，适配狭窄消防通道内的灵活转向需求，底盘离地间隙经过针对性设计，可越过常规路面的小型障碍物、消防水带铺设后的凸起段，不会出现底盘卡滞的问题。中间承载层主要布置核心控制板、电源模块、信号传输模块，板件采用绝缘安装柱固定在层板上，层板表面预留了多组标准化安装孔位，可根据不同作业场景的需求，加装气体检测传感器、温度采集模块、热成像仪等拓展部件，不需要对主体结构做额外打孔改造，适配不同场景的定制化改装需求。上层作业单元搭载了核心的喷射作业组件与照明组件，前端的蓝色支架上固定了大口径喷射头，可连接外接消防水带或者自带的灭火剂储罐，完成灭火剂的定向喷射作业，喷射头的俯仰角度可通过支架上的调节结构做小范围调整，覆盖不同高度的火源点位；后侧布置的粉色罐体为预留的灭火剂存储单元或者动力气罐，通过金属管路与前端喷射头连通，管路采用弯管成型工艺，减少管路接头数量，降低高压作业下的泄漏风险，罐体通过抱箍结构固定在上层安装板上，安装位置做了重心匹配设计，避免罐体加注灭火剂后出现整机重心偏移，影响行走稳定性。设备前端还预留了照明与摄像模块的安装位，可在浓烟、低光照的作业环境下提供现场画面采集与照明支持，帮助后方操作人员掌握现场实时情况。从安装边界来看，整机的宽度控制在常规消防通道的最小通行宽度以内，高度经过压缩设计，可进入普通住宅的电梯轿厢、地下管廊的有限高度空间，不会出现尺寸超限无法通行的问题；各外露部件均做了圆角处理，避免在狭窄空间内移动时勾挂周边线缆、杂物，影响作业行进。设计过程中针对消防场景的特殊需求，对所有电气部件的安装位置做了防水密封预留，外层壳体可加装防火隔热罩，在靠近火源的高温环境下可短时间保护内部核心部件正常工作，行走轮的耐高温材质选型也适配火场周边的高温地面环境，不会因为高温出现轮面融化变形，导致行走失效。层间连接的支撑柱采用金属材质，相比塑料支撑件具备更好的抗冲击性能，在现场遇到掉落杂物撞击时，可保证整体结构不会出现散架变形，维持设备的正常作业能力。
