仿生蝴蝶立体造型结构设计

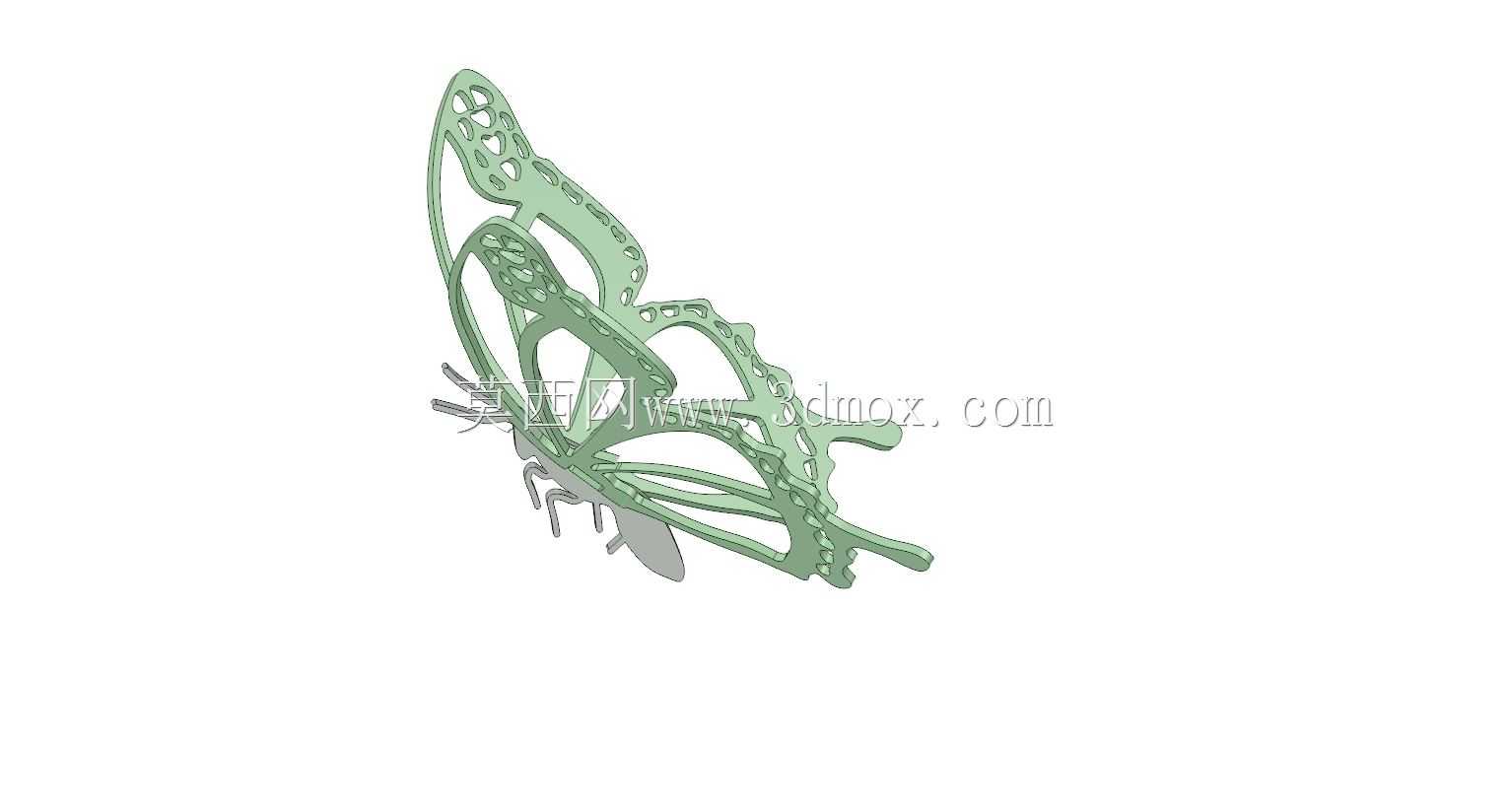

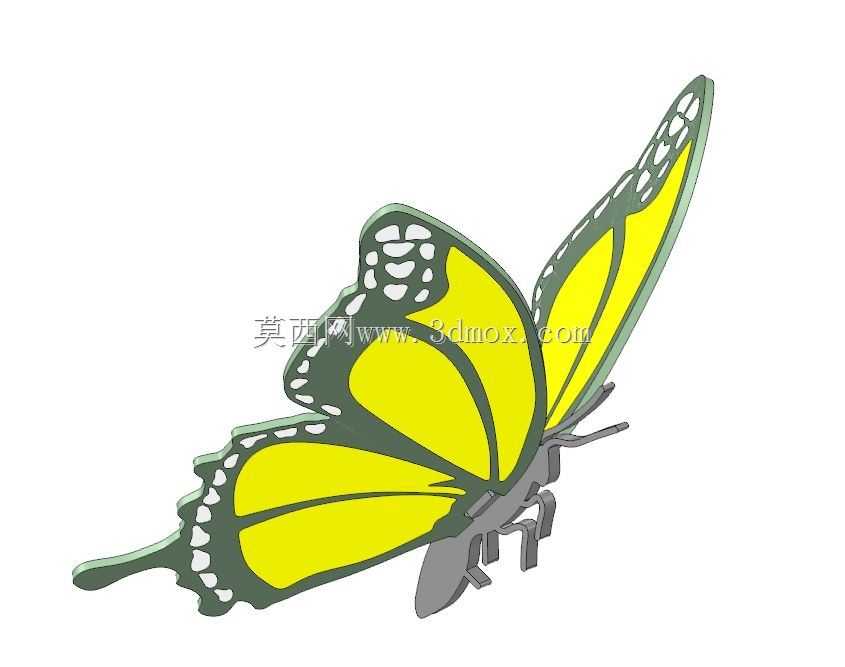

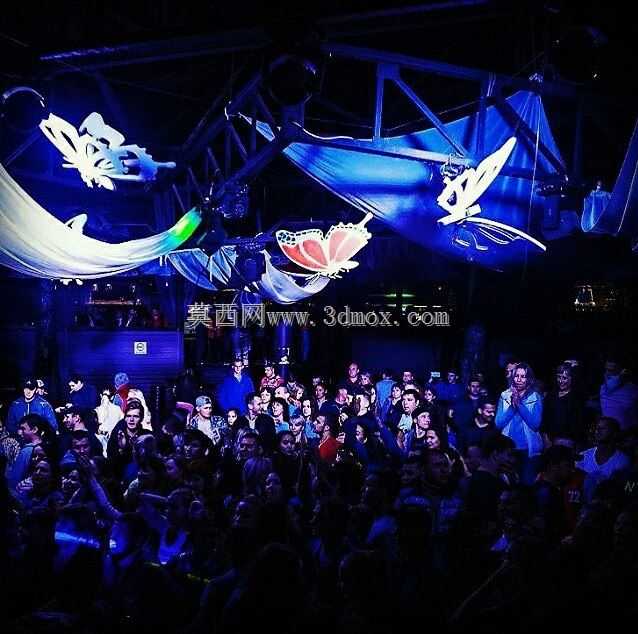

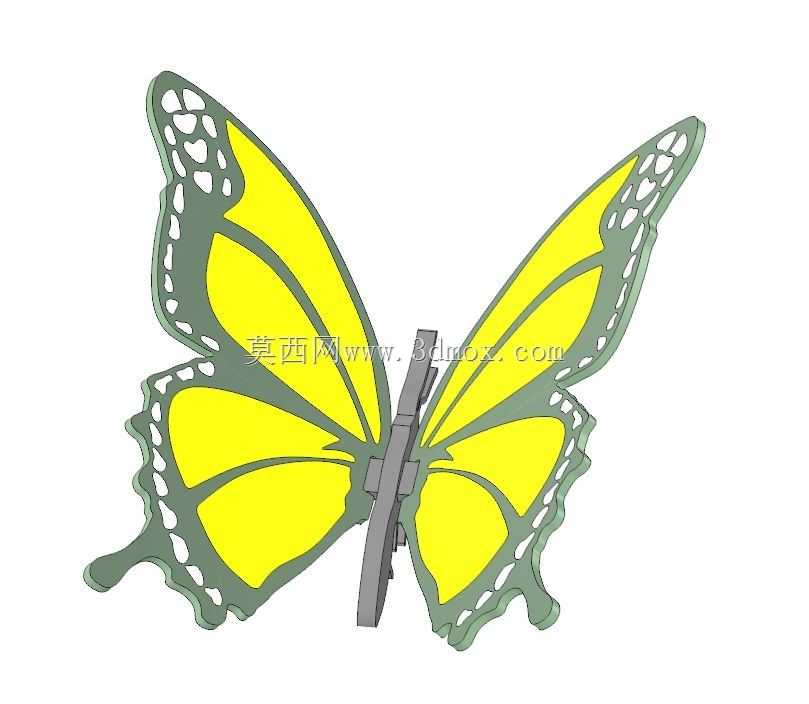

这款仿生蝴蝶造型结构，在文创产品开发、科普展陈装置、动态艺术装置领域有着广泛的适配空间，不少科技馆的昆虫主题展区、商业空间的动态美陈项目，都会采用这类仿生结构作为核心展示单元，搭配微型驱动机构即可实现翅膀扇动的拟真效果，相比平面印刷的蝴蝶装饰，立体结构的光影层次和动态表现力要强出数个量级。从结构设计逻辑来看，整个模型拆分了躯体、前后翅、足肢三个独立模块，躯体部分做了曲面顺滑过渡处理，既还原了昆虫躯体的分节质感，又预留了内置微型舵机、传动杆件的安装空腔，空腔内壁做了0.8mm的均匀壁厚，兼顾结构强度与轻量化要求，常规光敏树脂打印或者FDM打印都能直接成型，不需要额外添加支撑结构在空腔内部，减少后期打磨处理的工作量。翅膀部分的设计做了分色处理的结构预留，黄色翅面区域做了0.3mm的下沉台阶，绿色翅脉、边缘斑纹区域做了等高度的凸起结构，后期做表面喷涂或者水贴处理的时候，可以直接依托台阶结构做遮罩定位，不需要额外制作喷涂治具，能大幅降低小批量定制生产的工艺成本；翅膀边缘的白色斑点做了等径0.5mm的凹坑设计，既还原了真实蝴蝶的鳞粉斑点视觉效果，又不会因为结构过于细碎导致打印成型时出现断连、缺料的问题，翅膀根部和躯体连接的位置做了直径2mm的转轴孔位，孔位同轴度公差控制在0.05mm以内，搭配对应的铜质转轴即可实现翅膀的顺畅转动，转动阻尼可以通过调整转轴和孔位的配合间隙来适配不同的驱动需求，如果是静态摆件用途可以直接用胶水粘接固定，如果是动态展示用途就保留转动间隙，搭配曲柄连杆结构就能实现双翅同步扇动的动作。足肢部分做了简化的分节结构，没有完全复刻真实蝴蝶足肢的细碎关节，而是保留了三节式的弯折形态，足肢末端做了平面安装位，既可以直接粘接在底座上作为静态摆件使用，也可以在安装位预留M2的螺纹孔，通过螺丝固定在动态装置的安装支架上，安装边界的适配性很强，不管是放置在平面展台上，还是吊装在悬空美陈结构上，都能找到对应的固定点位。从尺寸边界来看，整个模型双翅展开的最大宽度控制在180mm，躯体长度为75mm，整体厚度最大处为22mm，不管是做掌心大小的桌面摆件，还是等比例放大3-5倍做大型展陈装置，都可以直接通过参数化缩放调整结构尺寸，缩放过程中所有壁厚、孔位都会等比例变化，不需要重新做结构校核，对于文创产品开发者来说，可以直接依托这个基础模型做二次改型，比如调整翅膀的斑纹形态、改变躯体的曲面弧度，就能快速衍生出不同品种蝴蝶的造型结构，大幅缩短新品开发的建模周期。在实际落地测试中，这个结构做静态摆件使用时，整体重心落在双翅中心靠前的位置，搭配3mm厚度的亚克力底座即可保持稳定，不会出现前倾侧翻的问题；做动态装置使用时，翅膀扇动的角度范围可以控制在0-45度之间，传动结构的负载很小，用常规的3.7g微型舵机就能驱动，连续运行上万次也不会出现结构磨损、转轴卡滞的问题，因为翅膀和转轴接触的位置做了圆角过渡处理，没有尖锐的应力集中点，长期往复运动也不会出现结构断裂的情况。另外这个结构也适配教学场景，在中小学的仿生科学课上，可以直接用这个模型做组装教学案例，拆分的模块数量不多，组装难度低，学生可以快速理解仿生结构的运动原理，也可以在翅膀表面添加手绘创作的空间，作为手工实践的载体使用。
