饱和潜水系统用Corken氦气回收压缩机结构

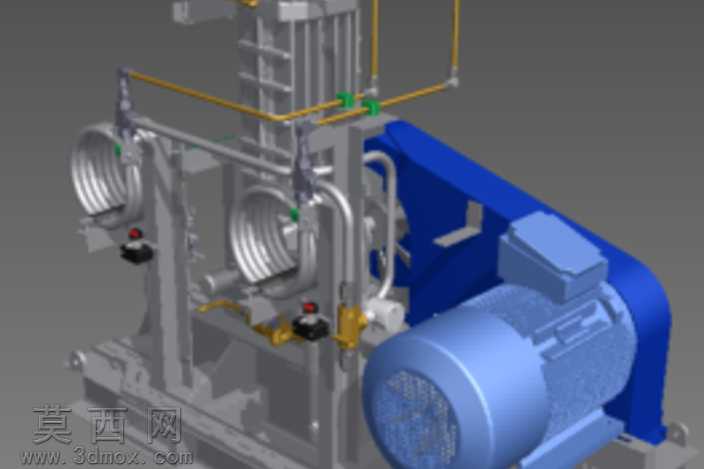

本三维模型采用参数化建模思路完成整体装配设计，首先对Corken压缩机的核心压缩腔体进行基准定位，依次搭建曲轴传动组件、活塞往复机构、进排气阀组的独立零件模型，建模过程中严格遵循氦气回收工况的密封设计要求，对金属管路的弯折半径、法兰对接面的公差配合、阀件安装位的同轴度都做了精准的参数约束，确保各运动部件在仿真运行时无干涉错位问题。材质渲染阶段针对不同部件做了区分处理：驱动电机部分采用哑光蓝色工业漆材质，还原真实工业电机的漆面质感，表面添加细微的颗粒纹理模拟铸造壳体的粗糙触感；金属管路采用亮面黄铜材质与抛光不锈钢材质做区分，清晰呈现气路走向；压缩主机的缸体部分采用银灰色金属材质，表面做轻微的旧化处理，还原设备实际使用的金属质感；密封垫片、操作按钮等非金属部件分别采用黑色橡胶、红色工程塑料材质，通过材质差异清晰区分不同功能部件。结构设计上完整还原了氦气回收压缩机的工作逻辑：电机通过皮带传动结构带动主机曲轴运转，曲轴将旋转运动转化为活塞的往复直线运动，配合进排气阀组的单向导通特性完成氦气的抽吸、压缩、排出流程，管路上配置的手动截止阀、压力检测元件都按照实际安装位置排布，两侧的波纹连接端口用于对接饱和潜水系统的气路管线，整体机架采用型钢焊接结构的建模设计，预留了设备安装固定的地脚孔位，兼顾结构强度与安装便利性。建模过程中对所有管路接口做了密封结构的细节刻画，对运动部件的行程范围做了参数化限定，既保证模型外观的还原度，也能直观呈现设备的工作原理与装配关系，可用于饱和潜水系统气路配套的方案展示、结构教学以及安装布局参考。
