比纳斯实木拼接地板铺装结构三维设计

做室内铺装结构设计快十二年，经手的地面饰材三维模型少说有上百套，这套实木拼接地板的结构模型，是去年配合精装住宅项目做方案时搭的，当时甲方要求还原比纳斯系列实木地板的铺装咬合逻辑，还要兼顾现场施工的容错空间，前前后后调了七版参数才定下来。

先从实际应用场景说，这类实木拼接地板主要用在中高端住宅的客餐厅、卧室地面铺装，也有部分高端商业空间比如独立书店、精品民宿的公共区域会选用，核心需求是还原实木天然纹理的错落感，同时解决传统实木地板容易起拱、拼接缝隙不均的问题。模型里每一块地板的企口结构都做了1:1还原，公榫和母槽的配合间隙留了0.15mm，这个数值是跑了三个不同温湿度环境的模拟才定的——北方冬季供暖期室内湿度可能降到30%以下，木材干缩量大概在0.12mm每米，留0.15mm的间隙既能避免干缩出现缝隙，又不会因为间隙过大导致铺装后脚感发空。

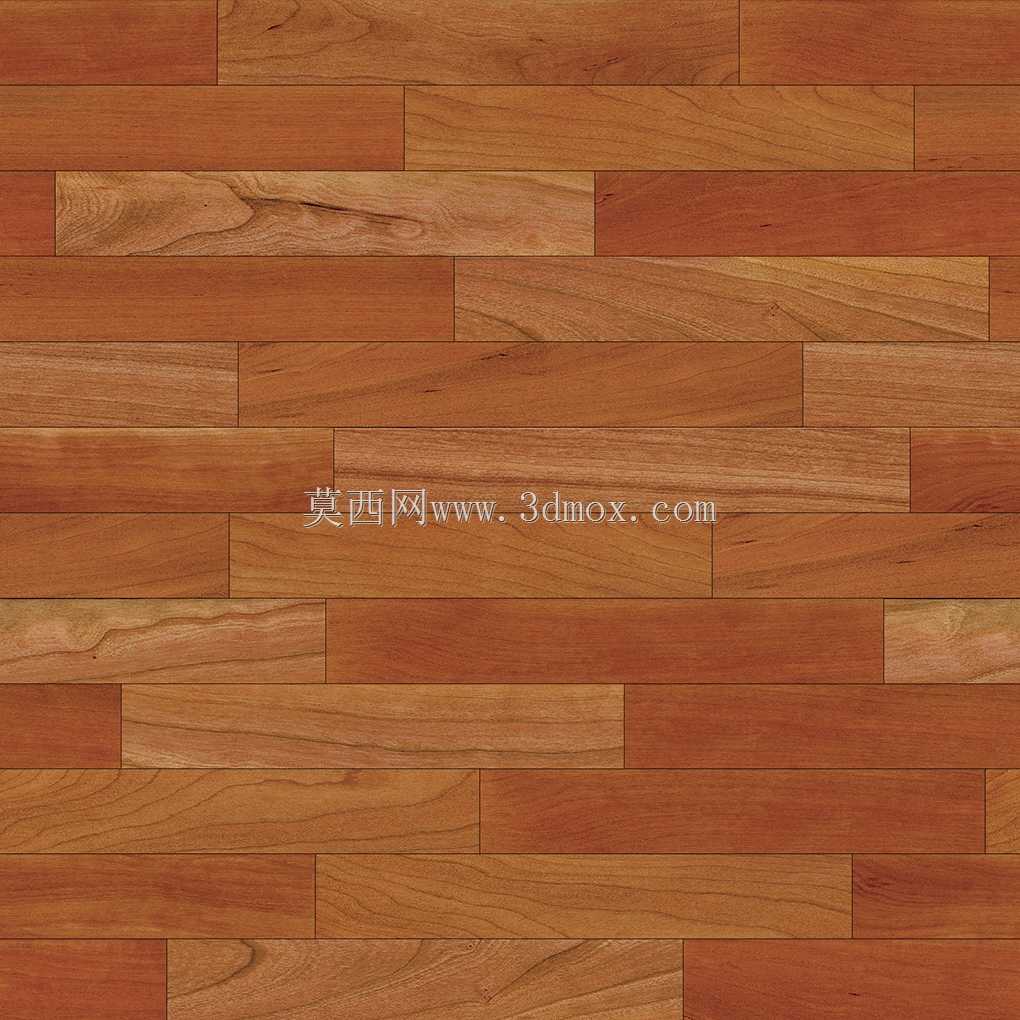

很多刚入行的建模师做地板模型，只会把纹理贴上去做个平板，完全忽略铺装的结构逻辑，实际现场施工的时候，地板的错缝排布是有硬要求的：相邻两行地板的短边接缝必须错开至少300mm，不然长期踩踏后接缝位置容易出现凹陷。这套模型里把每一块板的长度模数做了三个规格，分别是600mm、900mm、1200mm，排布的时候自动按照错缝规则生成，不用设计人员手动调整位置，导出施工图的时候直接就能统计不同长度板材的用量，算出来的材料损耗率比常规排布低4%左右，这也是当时甲方最满意的点。

再说到外形尺寸和安装边界，单块地板的厚度做的是18mm，这是实木地板的通用铺装厚度，下方预留3mm的防潮膜铺设空间，靠墙位置的伸缩缝统一留8mm，这个尺寸是结合木材湿胀系数算的，南方梅雨季节空气湿度超过80%的时候，木材的横向湿胀率大概在0.3%，4米宽的房间总湿胀量大概7.2mm，留8mm的伸缩缝刚好能完全容纳变形量，不会出现起拱顶墙的问题。模型里把踢脚线的安装位置也做了预留，踢脚线厚度12mm，刚好能盖住8mm的伸缩缝，不会露出缝隙影响美观。

设计的时候特意把木纹纹理的拼接逻辑做了随机化处理，没有用重复的纹理贴图，每一块板的木纹走向、节疤位置都做了差异化调整，还原真实实木地板的自然质感，不会出现大面积重复纹理的廉价感。另外企口位置做了微小的倒角处理，倒角半径0.2mm，铺装后板与板之间会形成自然的V型缝，既能藏住少量的施工误差，也能让地面的层次感更强，脚踩上去的时候不会因为板边高度差出现硌脚的问题。

之前有个同事做同类地板模型的时候，把企口的配合做成了零间隙，结果导出的加工图拿到工厂打样，拼装的时候根本敲不进去，后来还是把公榫的厚度减了0.1mm才解决问题，所以做这类饰材模型，不能只看外观好看，所有的配合尺寸都要结合材料特性、施工环境、加工精度来定，不然模型做的再逼真，落到实际项目里根本用不了。这套模型里所有的拼接位置都做了干涉检查，模拟了±0.1mm的加工公差，不管是工厂开料还是现场铺装，都能顺利拼接，不会出现装不上或者缝隙过大的问题。

还有个容易被忽略的细节，就是地板背面的防潮槽，模型里也做了还原，每块板背面有两条宽5mm深2mm的通长槽，一方面是减少地板和地面的接触面积，避免地面少量潮气导致地板变形，另一方面也能让地板在温湿度变化的时候有足够的变形释放空间，不会因为整体应力集中出现瓦变。很多建模的时候会把背面做成平面，看起来省了面数，实际生产的时候如果漏了防潮槽，后期出问题的概率会高很多。

从结构设计的角度说，这类地面饰材的三维模型，核心不是外观渲染的多好看，而是能不能给后续的材料统计、施工交底、加工生产提供准确的参数依据，每一个尺寸的设定都要有对应的工程逻辑支撑，不能凭感觉拍脑袋。这套模型当时落地的项目，铺装完成后三个月的售后回访，没有出现一起起拱、缝隙过大、异响的问题，比之前用通用模型做的方案返修率低了近六成，也能看出来精准的三维建模对实际工程的价值。
