下承式桁架轨道桥结构设计

项目分类:通用机械零部件 发布时间:2021-10-16 ID:325620
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计
  • 下承式桁架轨道桥结构设计

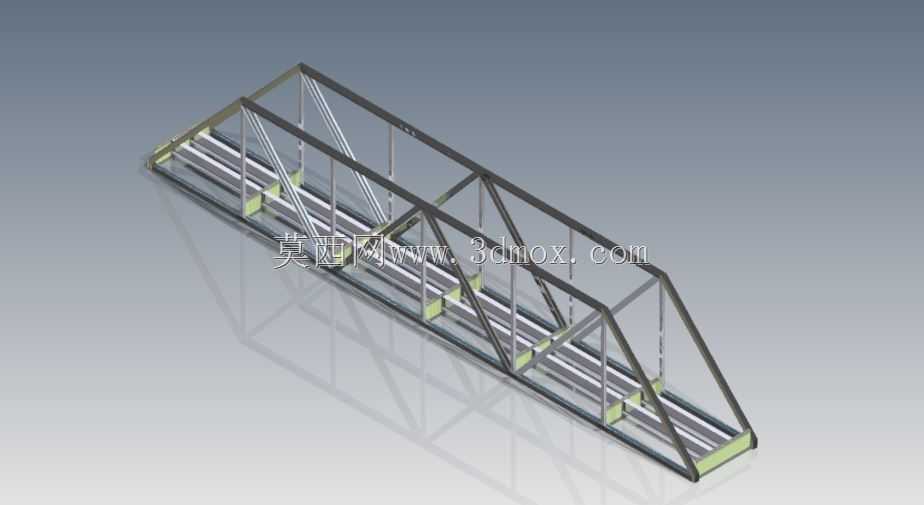

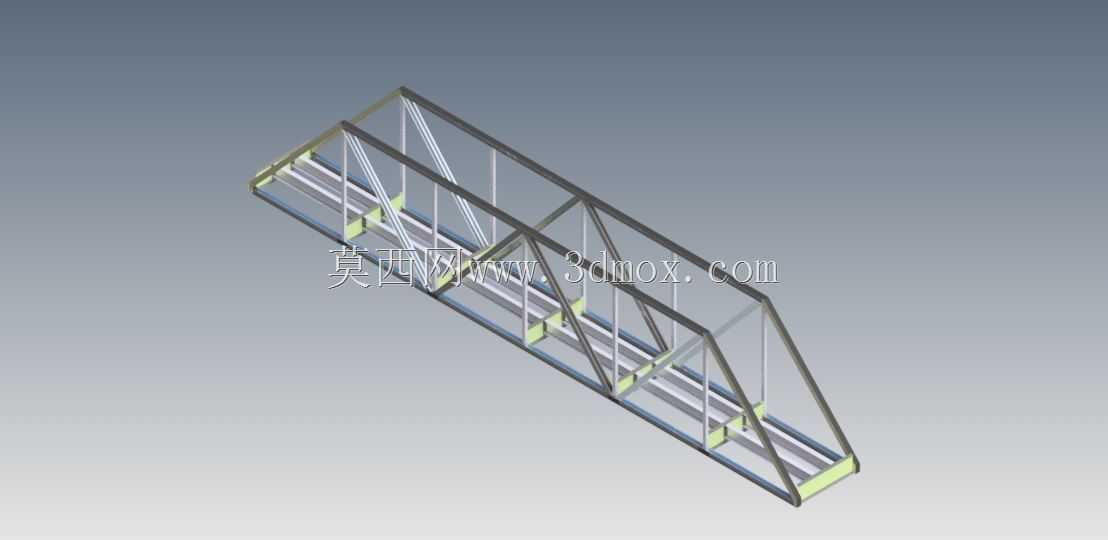

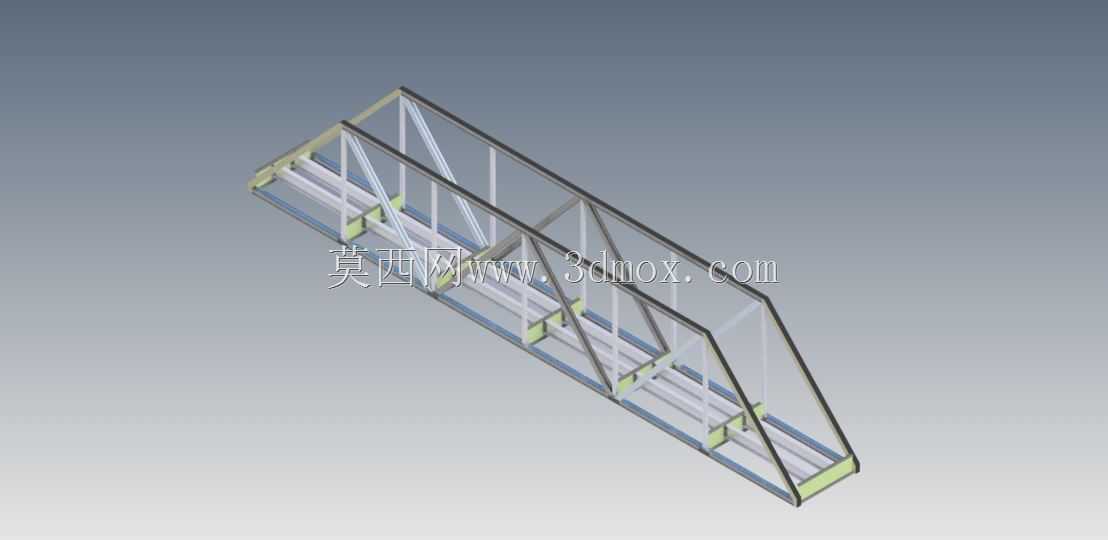

  在工矿厂区专用线、城市轨道交通接驳段以及小型铁路支线的建设场景中,下承式桁架轨道桥是解决小跨度跨障通行需求的常用结构形式,这类结构通常用于跨越厂区内部道路、小型沟渠或者管线廊道,相比实腹式梁桥,桁架结构的自重更轻,材料利用率更高,在同等跨度下能有效降低下部墩台的承载负荷,尤其适合地基承载力有限的施工区域。

  从结构功能来看,该轨道桥的核心作用是为轨道车辆提供稳定的通行承载面,桥面直接承托轨道结构,轮载通过轨枕传递到桥面纵梁,再经由纵梁分配到两侧的桁架主结构,最终通过桁架两端的支座将荷载传递到下部桥台。下承式的布置形式让轨道面处于两片桁架之间,相比上承式结构,其建筑高度更低,在通行净空受限的场景下能有效压缩线路整体高程,减少两端引道的土方工程量,同时两侧的桁架杆件还能起到一定的防护作用,避免车辆行驶过程中出现侧向脱轨坠桥的风险。

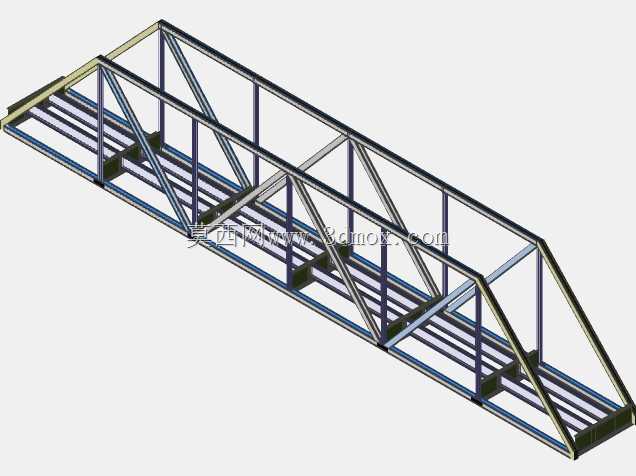

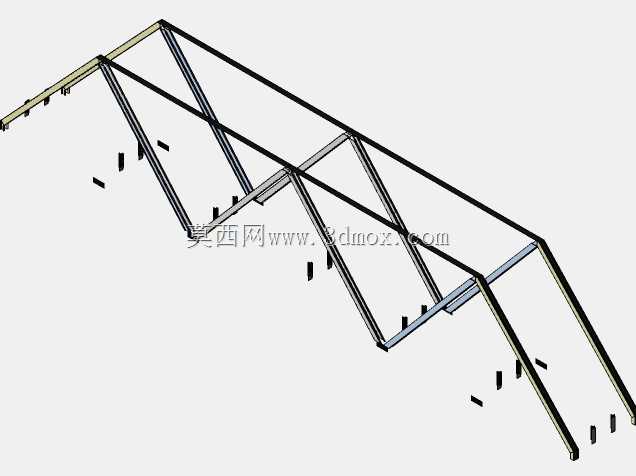

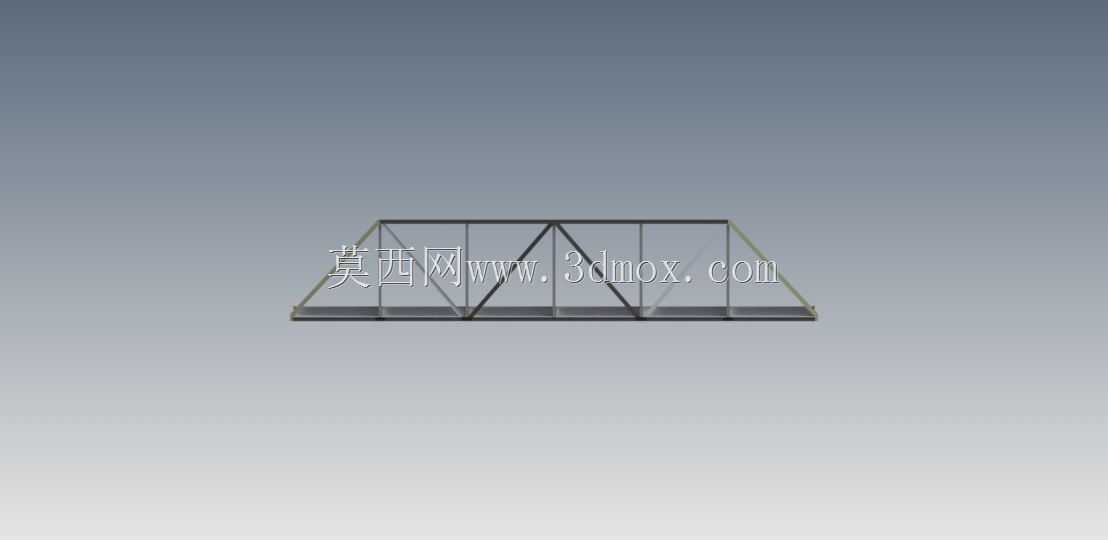

  该桁架桥采用三角形腹杆布置形式,这种腹杆体系的受力路径清晰,在竖向荷载作用下,上弦杆主要承受压力,下弦杆承受拉力,斜腹杆根据布置角度不同分别承受拉压荷载,竖腹杆则主要承担节点处的集中荷载传递,所有杆件均采用型钢截面,通过节点板实现铆接或者栓接固定,这种连接方式的现场安装难度低,后期维护更换杆件也更为便捷。桥面部分设置了多道横向联系梁,将两片主桁架连接成整体,有效提升结构的整体抗扭刚度,避免单片桁架出现侧向失稳的问题,同时横向联系梁也作为纵梁的安装支座,为轨道铺设提供稳定的支撑基础。

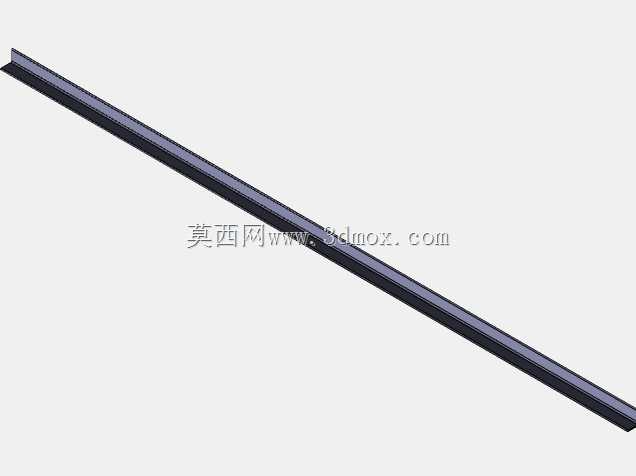

  在设计思路上,该结构优先考虑了杆件的标准化选型,所有主桁杆件均采用通用规格的型钢,无需额外定制异形截面构件,能有效降低采购与加工成本,节点处的贯穿件与铆接接头均采用等强设计原则,保证连接部位的承载力不低于杆件本身的承载力,避免节点成为结构的薄弱环节。考虑到轨道桥长期承受动载作用,在桁架的端节点处设置了加强肋板,分散支座反力带来的局部应力,避免局部应力集中导致的杆件疲劳损伤。

  从安装边界来看,该桁架桥的跨度适配12-18米的小跨径场景,桁架高度根据跨度比控制在跨度的1/8到1/10之间,单片桁架的宽度控制在2.2米左右,两片桁架的净间距根据轨道限界要求设置为3.4米,能够满足标准轨距铁路车辆以及小型工矿机车的通行需求。安装时需要保证两端桥台的支撑面处于同一高程,误差控制在2毫米以内,桁架就位后需要先完成横向联系构件的安装,再进行轨道铺设作业,避免单片桁架长期处于悬臂受力状态。在日常运维中,需要重点检查铆接接头的紧固状态,以及下弦杆受拉部位的疲劳变形情况,定期清理节点板位置的积水与杂物,避免杆件出现锈蚀问题。

  这类桁架结构的建模过程中,需要重点把控杆件的形心线对齐,所有杆件的轴线都应交会于节点中心点,避免出现附加偏心弯矩,影响结构的实际受力状态,同时在节点板的设计中需要预留足够的螺栓或者铆钉安装空间,保证现场安装时有足够的操作空间,桥面纵梁与横梁的连接需要考虑一定的调整余量,抵消基础沉降带来的标高误差。
