螺旋滑道双球滑动运动分析教学演示结构

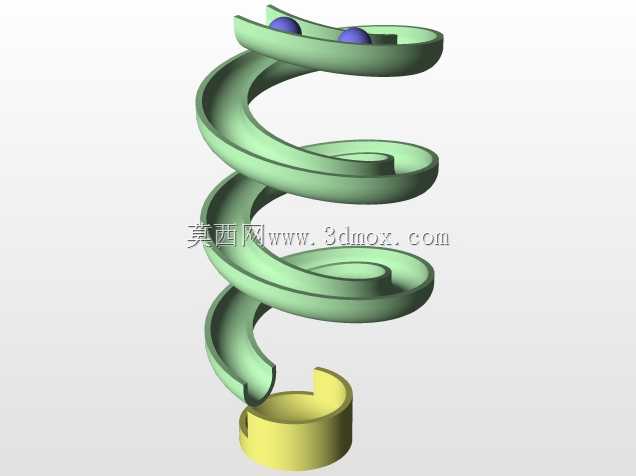

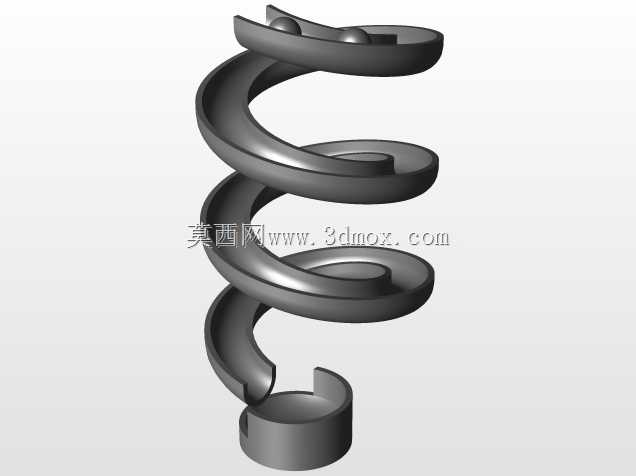

这套螺旋滑道双球滑动结构，常被用于高校机械原理课程的运动学演示环节，也可作为自动化物料分拣系统中螺旋下滑轨道的原理验证样件，在轻工、食品包装生产线的立式螺旋输送单元设计阶段，工程师会借助这类原理样件验证不同曲率滑道对物料下滑速度、姿态的影响，避免实际投产时出现物料卡滞、滑落速度不均的问题。结构核心为等螺距螺旋曲面滑道，上下端设置限位挡边，滑道顶端预置两个球形滑动件，球体与滑道曲面保持点接触状态，滑动过程中摩擦阻力小，可直观展示重力沿螺旋切向的分力驱动球体运动的全过程，同时能观察两个球体在连续螺旋面上的运动同步性、碰撞干涉情况，为多物料并行螺旋输送的轨道间距设计提供直观参考。建模时先确定螺旋线的基圆直径、导程参数，结合球体直径预留滑道的侧向间隙，通过扫描特征生成螺旋曲面的基体结构，再对滑道上下边缘做圆角处理，避免尖锐棱边对球体滑动造成卡阻，最后单独绘制标准球体装配到滑道顶端的初始位置，添加配合约束保证球体与滑道曲面的接触关系。整个结构的安装边界以螺旋基圆的中心轴线为定位基准，底部设置圆柱形安装座，可直接固定在实验台架或设备机架上，整体径向尺寸不超过螺旋外径范围，轴向高度根据螺旋圈数确定，不需要额外的外接动力输入，依靠重力即可完成滑动演示。建模过程中需要重点校验螺旋曲面的曲率连续性，避免出现局部曲率突变导致球体滑动过程中出现跳动脱离滑道的情况，同时要控制滑道的壁厚，在保证结构刚度的前提下减少不必要的材料冗余，装配完成后可通过运动仿真模块添加重力参数、接触摩擦系数，模拟球体从顶端滑到底端的完整过程，测算不同位置的瞬时速度、加速度变化，为实际生产中螺旋输送设备的参数设计提供数据支撑，也能帮助初学者快速理解空间曲面运动的受力特点，掌握螺旋类特征的建模逻辑与运动仿真的基本设置方法。
