剖分式减速器上箱体铸造壳体结构

项目分类:3D模型 发布时间:2021-10-16 ID:325637
  • 剖分式减速器上箱体铸造壳体结构

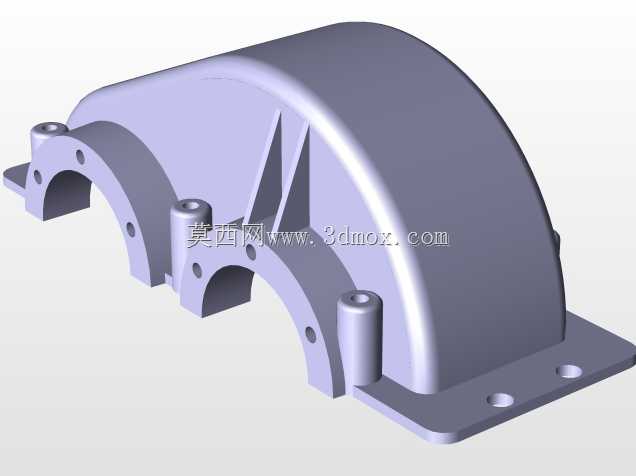

这款剖分式上壳体是闭式齿轮传动组件的核心防护承载部件,主要适配水平剖分结构的减速传动装置,在冶金输送线、轻工包装机组、小型物料提升设备的传动单元中应用广泛,承担容纳齿轮啮合副、存储润滑介质、隔绝外界粉尘杂质、支撑轴承座安装位的多重作用。从结构设计逻辑来看,整体采用半圆拱型的主腔体造型,这种曲面构型相比方形腔体,在同等壁厚条件下能获得更高的结构刚度,可承受齿轮啮合过程中产生的径向分力与轴向窜动载荷,避免腔体受力变形导致的轴承位同轴度偏差。主腔体侧面设置的三角加强筋,直接连接轴承安装凸台与腔体侧壁,针对性补强轴承座位置的受力薄弱点,因为齿轮传动过程中轴承座会持续承受齿轮啮合力带来的交变载荷,加强筋的走向完全贴合载荷传递路径,能有效降低应力集中系数,减少长期运行后的结构形变。

安装边界方面,底部的剖分结合面为精加工配合面,沿结合面分布的螺栓过孔与下箱体的螺纹孔位置一一对应,装配时结合面需涂覆密封胶或加装密封纸垫,防止腔体内的润滑油从剖分缝渗漏;结合面的平面度公差需控制在0.05mm以内,才能保证上下箱体合箱后的轴承孔同轴度符合装配要求。腔体外侧分布的三个凸台结构为轴承安装座,内孔与轴承外圈采用过渡配合,凸台上的螺纹孔用于安装轴承端盖,实现轴承的轴向定位与密封,凸台的高度设计充分考虑了端盖的安装空间与密封件的压缩量,避免端盖装配后与转动部件发生干涉。底部向外延伸的安装脚板上设置两个地脚安装孔,用于将整机固定在设备机架的安装平面上,安装孔的长圆孔设计预留了一定的装配调整余量,可抵消机架加工的位置误差,方便现场安装对位。

从实际使用场景的适配性来看,这种上箱体的腔体容积经过测算,可容纳足够的齿轮润滑油,保证齿轮啮合时的飞溅润滑效果,腔体顶部的弧形结构能让飞溅到内壁的润滑油顺着壁面回流到油池,避免局部积油。壳体的壁厚设计遵循铸造工艺要求,整体壁厚均匀,过渡位置采用圆角衔接,避免铸造过程中出现缩孔、浇不足的缺陷,同时也能减少热处理过程中的应力变形。在装配流程中,该上箱体需先完成轴承孔、剖分面的精加工,再与下箱体合箱后进行整体镗孔,保证前后轴承位的同轴度,装配时需先完成齿轮、轴系组件在下箱体的安装,再扣合上箱体,按对角线顺序拧紧剖分面螺栓,保证结合面受力均匀。日常运维时,拆开上箱体即可直接检查齿轮啮合磨损情况、更换润滑油,无需拆卸轴系与外部连接的联轴器,大幅降低设备维护的工作量。
