双法兰接口齿轮传动箱壳体结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325636
  • 双法兰接口齿轮传动箱壳体结构设计
  • 双法兰接口齿轮传动箱壳体结构设计

这款壳体结构主要适配闭式齿轮传动场景,常见于小功率动力传输单元的外部防护与承载场景,在小型动力设备、专用作业装置的传动链路中承担核心承载作用。日常工况下,这类壳体需要包裹内部啮合的齿轮副、支撑轴系的轴承位,同时隔绝外界粉尘、切削液或者雨水侵入传动腔,避免齿轮啮合面出现磨粒磨损,也能防止内部润滑脂泄漏造成周边污染。

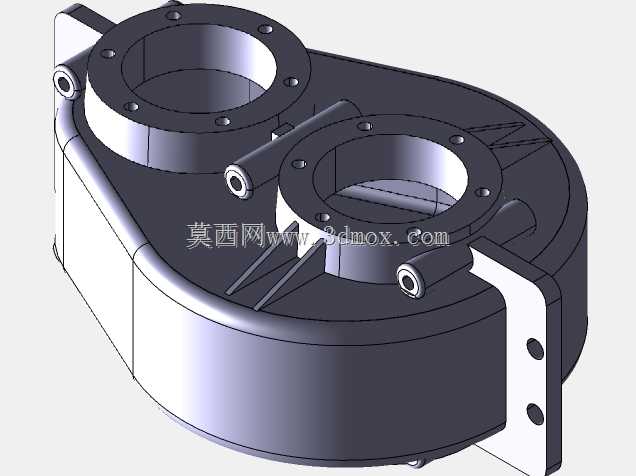

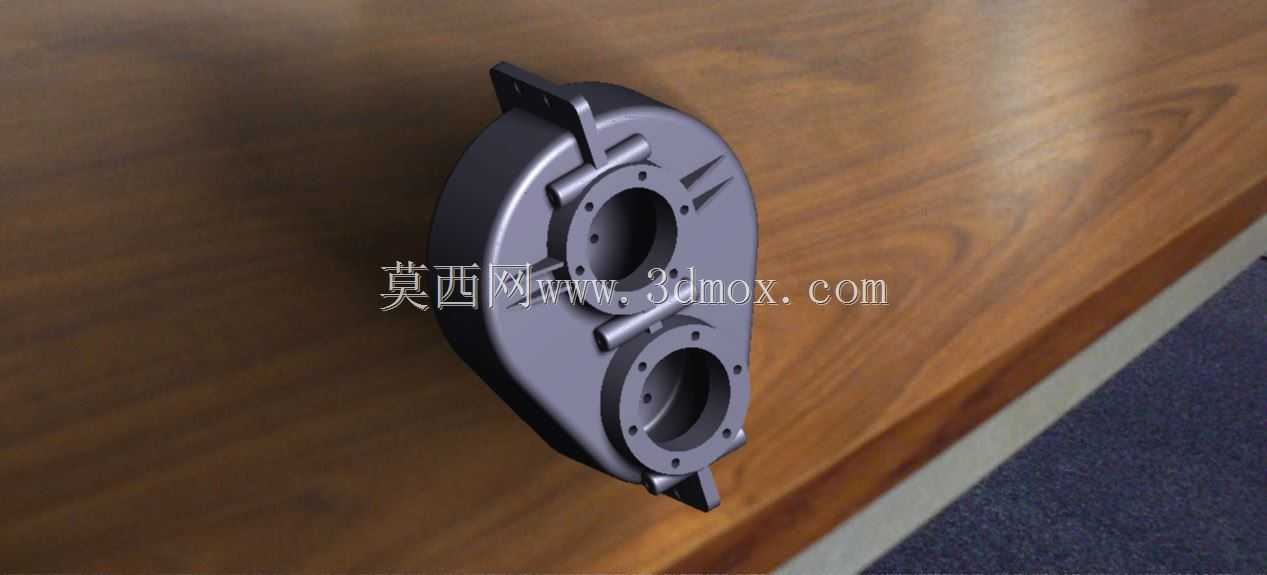

从结构设计逻辑来看,壳体采用一体化铸造成型的主体思路,两个同轴度要求较高的法兰接口分别对应输入、输出轴系的安装位置,法兰端面均匀分布的螺栓孔用于固定端盖或者外接连接件,孔位的位置度公差需要控制在0.05mm以内,才能保证端盖安装后轴系的转动顺畅,不会出现轴承偏载的问题。壳体外侧布置的径向凸台结构,是用于安装油位检测件或者通气塞的接口,这类接口的内螺纹精度需要满足密封要求,避免运行过程中润滑油从螺纹缝隙渗出。

壳体侧面延伸出的带孔安装支耳,是整个传动单元的固定连接位,两个安装孔的中心距需要匹配配套机架的安装孔位,支耳与壳体主体的衔接位置设计了三角形加强筋,这是因为设备运行过程中齿轮啮合会产生持续的径向振动,加强筋可以分散支耳根部的应力集中,避免长期交变载荷下出现焊缝或者铸造裂纹。壳体的腔体内部轮廓完全避让齿轮副的运动轨迹,腔体内壁与齿轮齿顶圆的间隙控制在3-5mm,既不会因为间隙过大造成壳体整体尺寸冗余,也不会因为间隙过小导致齿轮转动时与壳体内壁发生剐蹭。

在安装边界方面,两个法兰接口的端面平面度要求不大于0.02mm,保证密封垫片安装后能够完全贴合,实现腔体的静密封。壳体的整体外形轮廓做了圆角过渡处理,所有棱边的圆角半径不小于R3,既可以降低铸造过程中的应力集中问题,也能避免装配过程中尖锐棱边划伤操作人员。壳体侧壁的厚度根据承载位置做了差异化设计,法兰安装位的壁厚比普通腔体位置厚2mm,用来承受螺栓锁紧时的压紧力,避免法兰面出现变形。

实际应用中,这类壳体适配的传动单元通常传递扭矩在50N·m以内,运行转速不超过1500rpm,对壳体的抗振性能、密封性能都有明确要求。设计过程中需要提前核算轴系安装后的重心位置,保证安装支耳的受力均匀,避免单侧支耳受力过大造成固定螺栓断裂。同时腔体内部预留了润滑脂的存储空间,不需要额外设计外接油路,能够满足长期免维护的运行需求,适合在空间紧凑、维护不便的安装场景下使用。
