带侧置接口方形安装座三通流体连接件

这类带侧置接口的方形安装座三通流体连接件，在中小流量的流体输送管路系统中应用十分广泛，常见于小型液压站的分支油路、气动控制回路的气路分配、低压冷却循环系统的管路转接场景，也可用于小型内燃机的润滑油路分路结构中，承担着不同方向管路的连通、介质流向转接的核心作用，同时依靠底部的方形安装座实现部件在设备机架或阀组面板上的可靠固定，避免管路运行过程中因介质脉动、设备振动出现接口松脱、密封失效的问题。

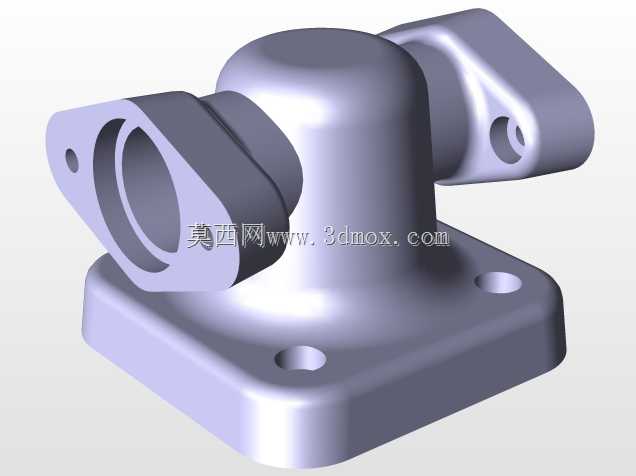

从结构功能上看，该部件主体为中空的腔体结构，三个连通接口分别朝向三个不同的空间方向，其中底部方形法兰结构为安装基准面，法兰面上预留了两个对称布置的安装通孔，可通过螺栓穿过通孔将整个连接件紧固在安装基准面上，安装时需注意在法兰面与安装面之间加装对应厚度的密封垫片，根据输送介质的特性选择丁腈橡胶、氟橡胶或者紫铜材质的垫片，保证连接位置的静密封性能，防止介质出现渗漏。朝向左侧的大口径接口为法兰式连接结构，接口端面带有定位止口，可与对应规格的管路法兰或者阀件接口直接对接，止口结构能够在安装时快速实现接口的同轴定位，降低安装过程中的对位难度，同时接口外圈的法兰边可提供足够的螺栓压紧力，保证大流量通道的密封可靠性。侧上方伸出的两个小口径接口为耳轴式结构，其中一个接口带有内孔通道，可连接小直径的管路或者传感元件，另一个耳轴结构上带有安装定位孔，可用于固定管路支架或者辅助定位相邻的阀件，提升整个管路节点的结构稳定性。

在设计这类连接件的过程中，首先需要根据系统的额定工作压力、介质流量确定各个接口的通径尺寸，主体腔体的壁厚需要结合材料的许用应力进行计算，若采用铸造铝合金材质，在1.6MPa的额定工作压力下，主体壁厚通常不小于3mm，同时在各个接口与主体腔体的连接位置需要设置铸造圆角，避免应力集中导致部件在压力波动过程中出现开裂。方形安装座的尺寸设计需要匹配安装位置的空间边界，安装孔的中心距需要符合对应安装面板的孔位标准，孔的直径需要比选用的安装螺栓直径大0.5-1mm，补偿安装过程中的位置误差，同时法兰面的平面度需要控制在0.1mm以内，保证密封垫片能够被均匀压紧。各个接口的同轴度、端面垂直度需要满足管路连接的形位公差要求，避免安装后管路出现额外的装配应力，长期运行下出现疲劳损坏。

从安装边界来看，该部件的方形底座为最大的安装轮廓，安装时需要在底座周边预留至少15mm的操作空间，方便螺栓的拧紧操作以及后期的密封维护，左侧大口径接口对接管路时，需要预留足够的管路拆装空间，避免管路拆卸时与周边部件发生干涉，侧上方的小接口位置需要预留传感元件或者小管路的走线空间，避免周边部件遮挡接口导致安装困难。部件的内部流道采用圆弧过渡设计，减少介质在腔体内部的流动阻力，降低介质流经时的压力损失，同时避免流道内部出现直角死角，防止介质中的杂质在死角位置沉积，长期运行后堵塞流道。对于用于液压系统的该类部件，内部流道还需要做去毛刺处理，避免铸造或者加工残留的金属碎屑进入液压系统，损坏液压泵、阀件等精密元件。
