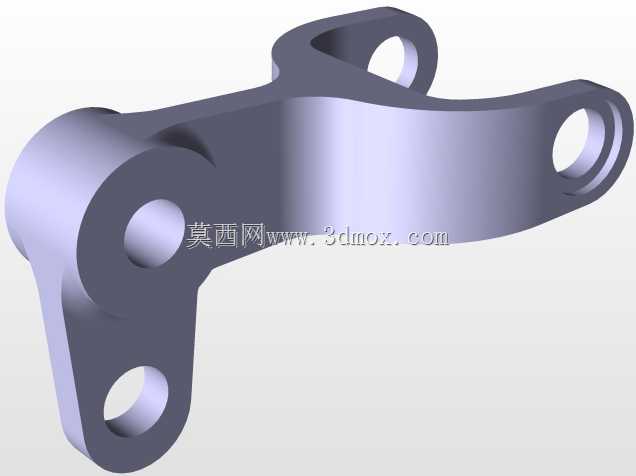

在各类传动机构、工装夹具以及需要多点位联动的机械结构中,这类异型连接固定支架的应用场景十分广泛,它既可以作为执行端的力传递构件,也能作为多部件的定位安装基座,在轻工自动化设备、小型动力传输单元、工装夹具的定位模块中都能见到类似结构的身影。不同于标准等截面的直连杆,该构件采用了非对称的异型轮廓设计,主体段为平滑过渡的弧形弯臂结构,三个带孔安装端分别朝向不同的空间角度,能够在有限的安装空间内完成三个不同方向部件的铰接连接,避免多根标准连杆拼接带来的累计误差与安装冗余。从功能特性来看,该构件的三个安装孔均为通孔设计,孔位边缘做了加厚凸台处理,能够在铰接配合时承受更大的径向载荷,避免长期往复运动下孔位出现变形失圆的问题;臂身部分采用了等强度的变截面设计,在应力集中的拐角位置做了大圆角过渡,既能够降低构件整体重量,又能保证载荷传递路径的平顺,不会出现局部应力突变导致的疲劳断裂问题。在实际设计过程中,这类构件的孔位坐标需要严格匹配对接部件的运动轨迹,首先要确定三个铰接点的相对位置关系,保证机构运动过程中不会出现干涉死点,臂身的外轮廓需要根据运动包络线进行修剪,确保构件在整个摆动行程内不会和周边的固定部件、传动部件发生剐蹭。安装边界方面,三个安装孔的孔径需要匹配对应铰接销轴的公差带,通常采用基孔制的间隙配合,保证铰接转动的灵活性,孔端面的平面度需要控制在合理范围内,避免安装后销轴出现偏斜导致的卡滞问题;构件的整体厚度需要根据所传递的最大扭矩进行核算,臂身的最小截面处需要满足抗弯、抗剪的强度要求,表面不需要额外做复杂的处理,常规的喷丸或者氧化处理即可满足一般工况下的防锈、耐磨需求。这类构件在夹具固定场景中,常用来作为夹紧动作的传力臂,一端连接驱动气缸或者手动凸轮的输出端,另外两端分别连接夹紧压头与固定铰接座,能够将驱动端的直线或者旋转动作转化为压头的夹紧行程,相比直连杆结构,它可以绕过夹具上的其他定位元件,不需要额外设计避让结构,大幅简化夹具的整体布局。在小型传动机构中,这类支架也可以作为多工位的联动构件,同步带动两个不同位置的执行件完成动作,保证动作的同步性,减少单独驱动元件的使用数量,降低设备的整体制造成本。建模过程中需要注意各个拐角处的圆角过渡不能省略,这些位置的圆角不仅是工艺需求,更是降低应力集中的关键结构,不能为了建模省事直接做直角连接;三个安装孔的同轴度、孔位之间的位置度公差需要根据实际运动精度要求进行标注,避免加工误差导致机构装配后出现运动卡滞、行程不足的问题。另外,臂身的弧形轮廓需要做等壁厚处理,保证加工过程中材料去除量均匀,无论是采用铣削加工还是铸造成型,都能减少变形量,提升成品的合格率。
