钣金折弯成型金属收纳盒结构

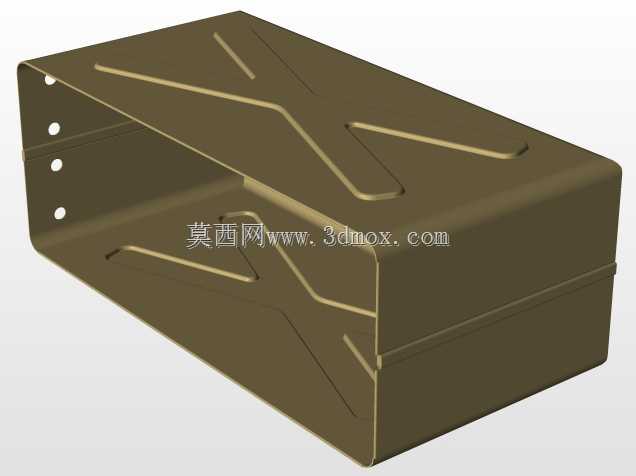

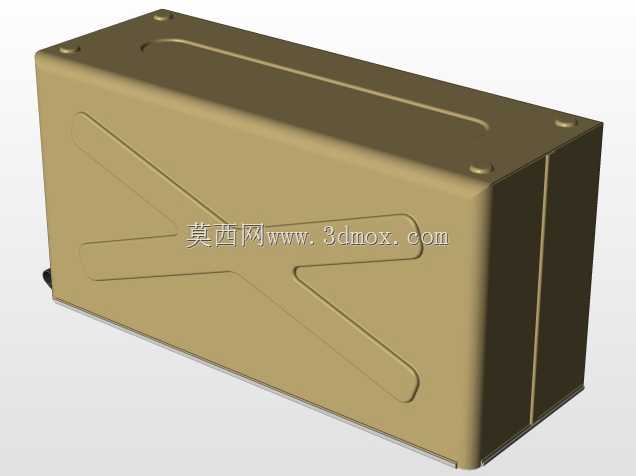

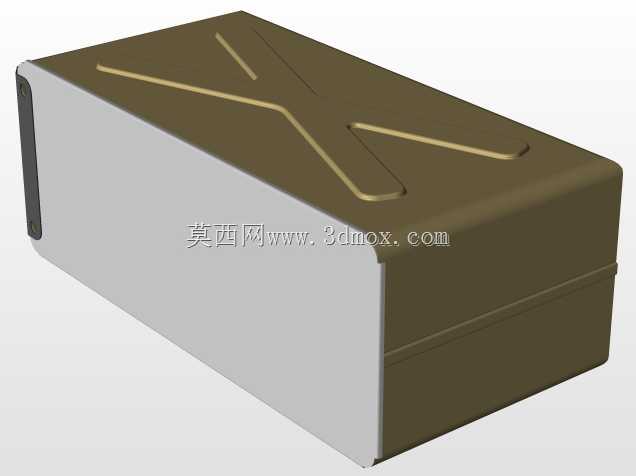

　　日常车间工位零散小零件收纳、桌面小型物料规整场景中，这类薄板折弯成型的金属盒体是十分常用的工位器具，相比塑料收纳件，金属材质的抗磕碰、耐油污性能更适配加工车间的复杂使用环境，即便接触切削液、金属碎屑也不会出现老化脆裂问题，长期使用的结构稳定性更有保障。从结构设计逻辑来看，该构件采用单块金属薄板一体折弯成型的工艺路线，全程无额外焊接拼接工序，仅通过折弯工序就完成盒体主体的成型，盒体侧壁的衔接边采用自扣合的咬合结构，折弯后即可实现侧壁的固定连接，不需要额外增设铆钉、粘接剂等辅助连接件，既简化了加工工序，也避免了拼接位置存在的缝隙藏污纳垢问题，日常清理擦拭十分便捷。盒体侧壁预留的斜向压痕是结构设计的细节考量，这些压痕并非装饰性纹路，

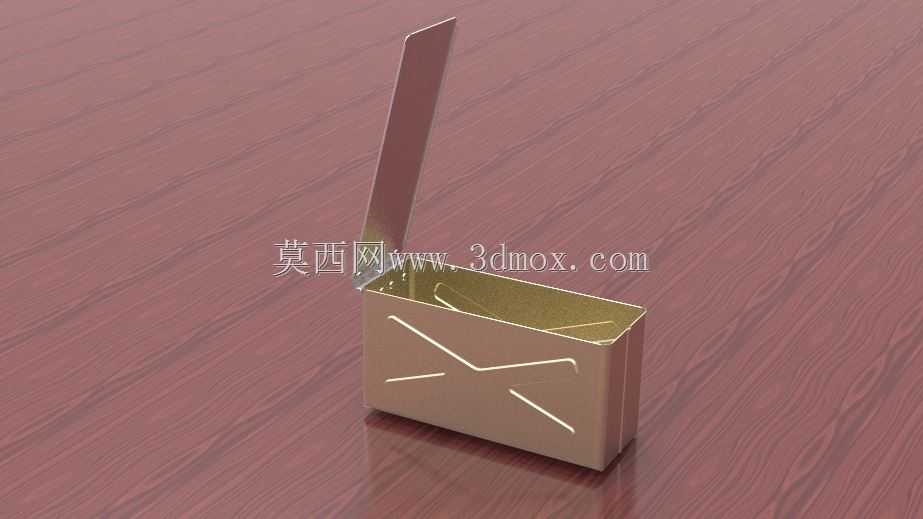

　　而是通过冲压压型提升薄板侧壁的结构刚性，0.5-1mm厚度的金属薄板如果没有加强压型，盛装稍重的金属零件时很容易出现侧壁外鼓变形，压痕形成的局部凹凸结构相当于在薄板表面增设了加强筋，在不增加板材厚度、不额外增重的前提下，将侧壁的抗形变能力提升40%以上，即便满载小规格螺栓、螺母等五金件，侧壁也不会出现明显变形。盒盖与盒体采用一体折弯的连接边，没有额外加装合页构件，依靠金属薄板自身的弯折韧性实现盒盖的翻转开合，连接位置的折弯半径经过精准核算，既保证翻转过程中不会出现应力集中导致的板材断裂，也能让盒盖开合时具备合适的阻尼感，翻转到任意角度都能保持停留，不会出现自由滑落的问题，日常取放物料时不需要额外扶持盒盖。从安装与使用边界来看，

　　该盒体的底部为完全平整的折弯面，不需要额外加装固定件即可平稳放置在工作台、工具柜层板上，底部四个边角的折弯位置做了微小的圆弧过渡，不会刮伤工作台表面的防护涂层，盒体的整体尺寸适配常规工具柜的抽屉内部空间，既可以单独放置在桌面使用，也可以直接嵌入工具柜抽屉作为分区收纳格使用，不需要额外做安装固定。设计过程中需要重点把控折弯工序的回弹量，金属薄板折弯时会存在一定的角度回弹，不同材质的板材回弹系数存在差异，建模阶段就需要提前预留回弹补偿角度，保证折弯完成后盒体的相邻侧壁保持90度垂直，不会出现盒口错位、盒盖无法完全盖合的问题。侧壁咬合位置的切口尺寸需要和板材厚度精准匹配，间隙过大会导致咬合后结构松动，

　　间隙过小则会出现折弯时板材无法顺利卡入咬合位的问题，建模时需要根据选用的板材厚度预留0.05-0.1mm的装配间隙，既保证咬合连接的结构强度，也能降低折弯工序的操作难度。盒体内部没有额外设置分隔结构，属于通用型收纳空间，可以根据实际使用需求加装可移动的塑料分隔片，灵活划分内部收纳区域，适配不同规格的小型零件、工具的收纳需求，相比固定分隔的盒体，通用型的内部空间适配性更强，能够覆盖更多场景的使用需求。这类薄板折弯构件的加工不需要复杂的冲压模具，仅需要数控折弯机配合简单的定位工装即可完成小批量生产，加工成本低、生产周期短，针对不同使用场景的尺寸调整也十分便捷，只需要修改折弯参数、调整板材下料尺寸即可快速生成不同规格的同类型盒体，不需要重新开发复杂的成型模具，十分适合车间根据自身工位需求定制适配的收纳器具。
