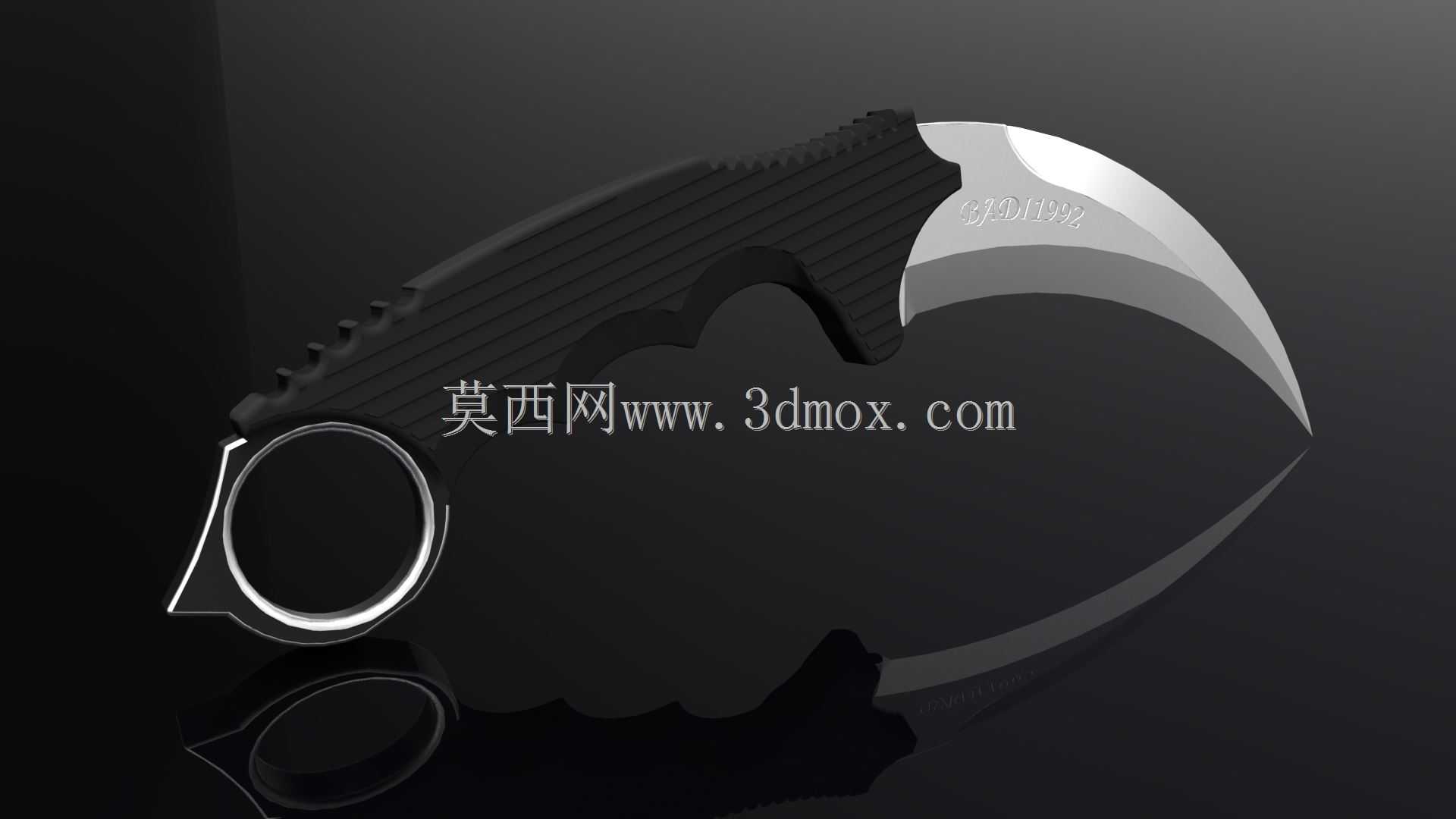

SolidEdge环境下Karambit爪刀结构设计

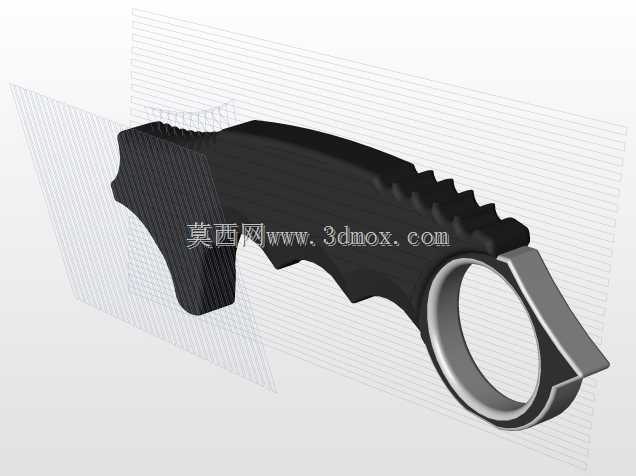

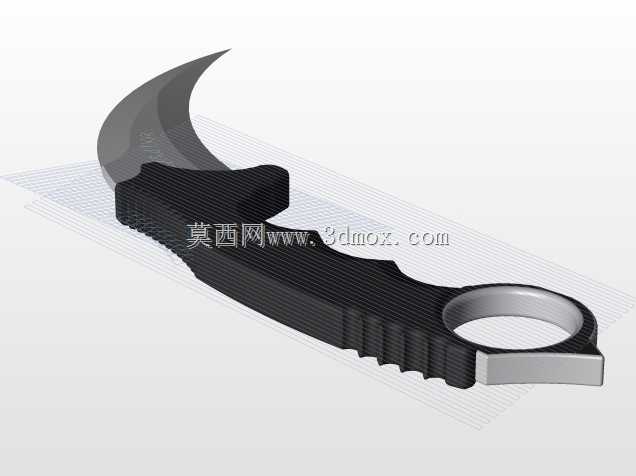

这款Karambit爪刀的结构设计，首先要匹配其核心使用场景——既覆盖户外作业时的绳索切割、包装材料裁切、小型工件修边等实用工况，也兼顾近身防卫时的握持稳定性与发力效率，区别于传统直刀的直线发力逻辑，爪刀的弧形刃口设计本身就是为了适配拖拽式切削的动作路径，在实际使用中不需要过大的腕部摆动幅度就能完成连续切割动作，这一点在狭小空间作业或者应急处置场景下的优势非常明显。从结构设计的细节来看，握持区域的防滑纹理做了等距的凹凸排布，每道防滑槽的深度控制在0.8mm，既不会因为槽深过大积存污渍难以清理，也不会因为槽深太浅导致戴手套操作时出现打滑问题，指圈的内径设计参考了成年男性食指的平均指围数据，预留了2mm的活动余量，即便是佩戴薄款劳保手套也能顺利穿入，同时指圈边缘做了R1.2的圆角过渡，长时间握持不会出现硌手的问题，避免了尖锐边缘在发力时对使用者造成意外伤害。刃口的弧度经过多轮调整，曲率半径从靠近指圈的根部到刀尖位置做了渐变处理，根部位置曲率更大，适合做近距离的精细裁切，比如剥除线缆外皮、修整塑料件毛边，靠近刀尖的位置曲率收窄，刃口更锋利，适合切割较厚的织物、绳索或者打包带，刀背位置设置了一排等距的防滑齿，这些齿的角度做了15度的后倾处理，当需要用拇指按压刀背增加下压力的时候，拇指不会因为施力向前滑动，在进行硬质材料的刮削作业时，这个结构能有效提升操作的稳定性。从安装边界和尺寸适配的角度来说，这款爪刀的整体闭合长度控制在18cm以内，刃长不超过10cm，刀身最大厚度为4mm，既保证了刀身的结构强度，在进行撬拨类作业时不会出现弯折变形，也控制了整体重量，整刀重量控制在120g左右，随身携带不会有明显的坠重感，配套的刀鞘预留了标准的腰带挂扣安装位，挂扣的宽度适配市面上主流的5cm宽度工装腰带，安装后刀身与腰部的贴合角度做了12度的外倾处理，抽拔时不会被腰带或者衣物勾挂，能实现快速出刀。设计过程中针对刀身的受力做了模拟验证，在刃口承受150N的垂直压力时，刀身最大形变量不超过0.02mm，完全满足日常使用的强度要求，指圈与刀柄的连接位置做了加厚处理，该位置的应力集中系数控制在1.2以内，即便是在极端情况下用指圈做撬棍使用，也不会出现断裂的问题。刀柄的材质适配区域做了防滑纹理的包覆设计预留，后续不管是粘贴G10贴片还是包裹防滑橡胶，都有对应的定位卡槽，不需要二次加工就能完成装配，刀身与刀柄的固定采用了两枚直径3mm的销钉加结构胶的组合固定方式，销钉孔的位置做了错位排布，避免长期使用后刀身与刀柄出现松动移位，刃口的开锋角度控制在25度，兼顾了锋利度和刃口强度，不会因为切割稍硬的材料就出现卷刃或者崩口的问题。在实际的户外作业场景中，这类爪刀可以完成普通直刀难以实现的拖拽切割作业，比如在救援场景下切割安全带、伤者衣物，不需要大幅度挥动手臂就能完成切割，在狭小的设备检修空间里，也能用来清理设备缝隙里的密封胶、缠绕的包装带，指圈的设计可以保证在手部沾水或者沾油的情况下，刀具不会从手中滑脱，避免出现操作事故。区别于装饰性的爪刀模型，这款设计完全从实用角度出发，所有的结构细节都对应实际使用中的痛点，没有多余的装饰性结构，每一处曲面、每一个倒角都有对应的功能考量，比如刀柄尾部的突出结构，除了可以作为玻璃击破器使用之外，还能在握持时限制手部向后滑动，当进行向前的穿刺动作时，手部不会因为惯性滑到刃口位置造成误伤。
