便携式强光手持照明手电结构设计

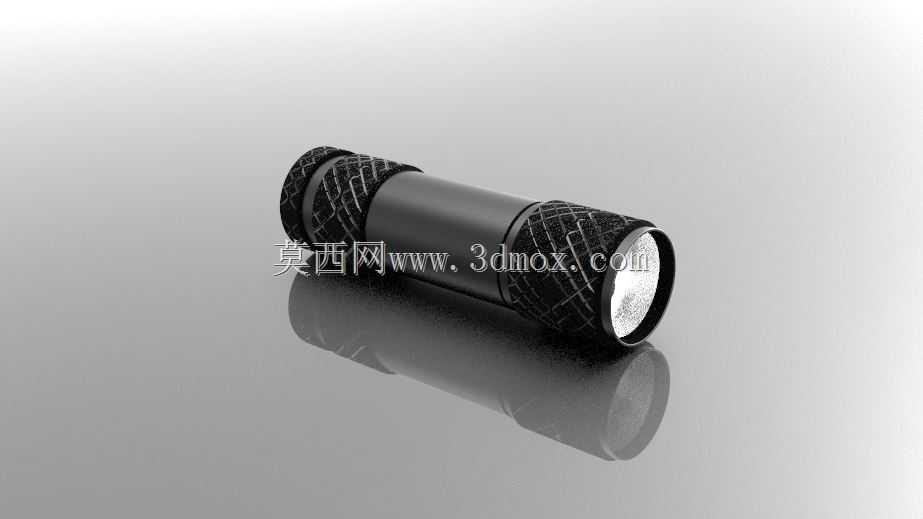

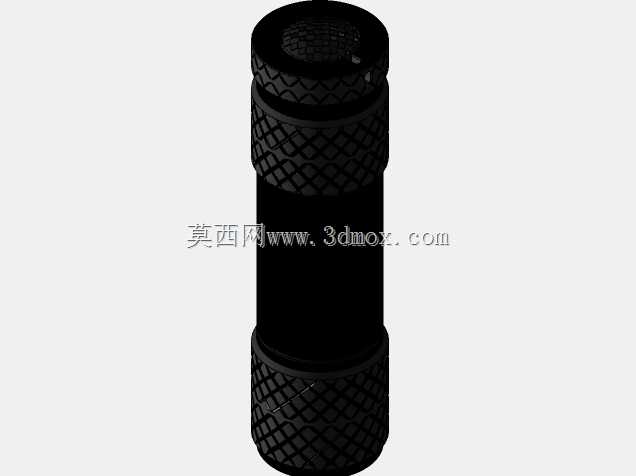

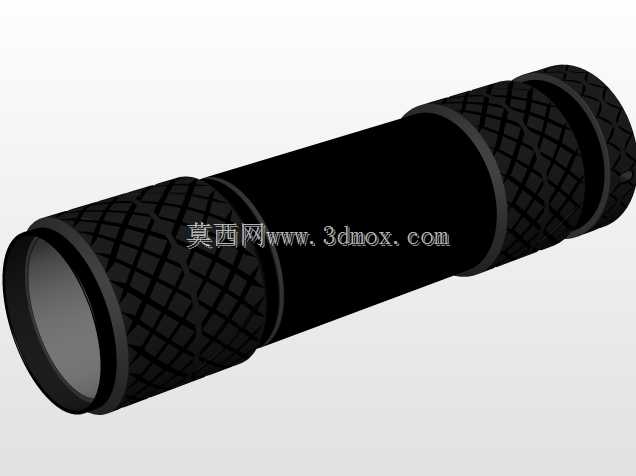

日常巡检、户外作业、应急抢修场景里，手持照明设备的握持可靠性、照明指向稳定性直接影响作业效率，这款手电的结构设计完全围绕高频手持使用的实际痛点展开。筒身采用等径直筒布局，整体重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的下坠感，长时间举持作业手腕不易产生酸胀感，适配不同手型的握持习惯，不管是正握进行远距离照射，还是反握进行近距离局部照明，都能保持稳定的持握状态。筒身两端的握持区域做了菱形滚花防滑处理，滚花的凹凸深度控制在合理范围，既不会因为纹理过浅导致戴劳保手套操作时打滑，也不会因为纹理过深硌手，在手部沾有少量油污、水渍的工况下，依然能提供足够的握持摩擦力，避免设备从手中滑脱造成损坏。灯头部位做了略微收窄的过渡设计，搭配内嵌式的透光镜片，镜片边缘做了密封压圈固定，能够满足日常泼溅、扬尘环境下的使用防护需求，灯头的出光角度经过调校，能够兼顾远距离聚光照明和近距离泛光覆盖，既可以在设备巡检时照亮远处的管线标识，也能在拆装小型零部件时提供足够的作业面照明。筒身的开关结构集成在尾盖部位，采用按压式通断设计，操作时不需要改变握持姿势，仅用持握手的拇指即可完成开关操作，尾盖与筒身采用螺纹连接结构，螺纹配合公差经过优化，旋转拆装时顺滑无卡顿，更换电池时不需要额外工具即可快速完成操作，尾盖端面做了平整处理，手电可以竖直倒立放置，作为临时桌面光源使用，适配临时营地、检修工位的固定照明需求。从建模细节来看，筒身的壁厚保持均匀一致，没有出现壁厚突变的结构，不管是采用金属机加工还是注塑成型工艺，都能有效避免加工过程中出现的应力变形问题，筒身内部预留了足够的电池仓空间，能够兼容常规规格的充电电池，电池仓内壁做了定位筋结构，避免电池在筒身内晃动产生异响，同时保证电极接触的可靠性。灯头内部预留了反光杯安装位，反光杯的安装台阶与灯头内壁的配合间隙控制在合理范围，装配后不会出现反光杯偏移导致的光斑歪斜问题，镜片与灯头之间预留了密封槽位，可以加装密封圈提升防护等级，适配更复杂的户外作业环境。这款手电的整体尺寸控制在便携范围内，可以轻松放入工装裤口袋、工具包侧袋中，不会占用过多的工具收纳空间，筒身没有多余的外凸结构，取放时不会勾挂衣物或者工具包内衬，日常携带十分方便。在结构强度设计上，筒身的滚花区域下方保留了足够的壁厚，即使发生意外跌落，也不会出现筒身变形导致电池无法取出的问题，灯头部位的压圈采用金属材质，能够对镜片起到有效的保护作用，跌落时冲击力会先被压圈吸收，避免镜片直接接触地面碎裂。针对不同的使用场景，这款结构可以灵活调整配置，比如需要更长续航时，可以在不改变筒身外径的前提下，适当加长筒身容纳更多电池，需要更强的抗摔性能时，可以在筒身外部加装橡胶防护套，滚花结构也能增强防护套与筒身之间的附着力，避免防护套滑脱。在实际装配环节，所有零部件都采用同轴设计，加工时可以一次装夹完成主要外圆面的加工，有效降低加工装夹误差，提升装配效率，零部件之间的配合公差选用基孔制间隙配合，装配时不需要额外修配即可顺利组装，适合批量生产加工。
