包装生产线旋盖拧紧设备三维结构

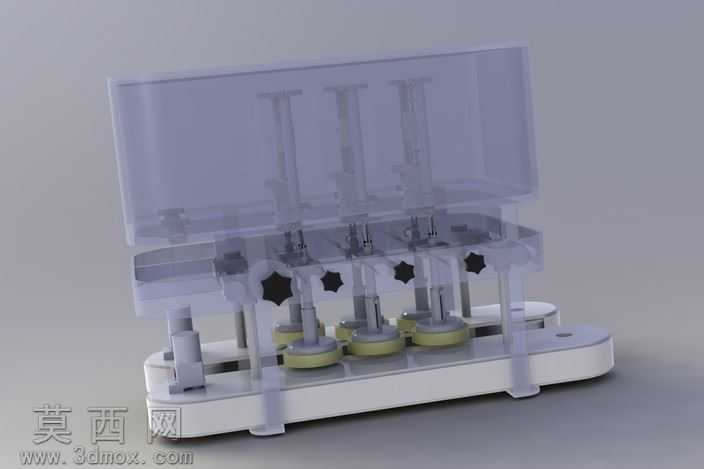

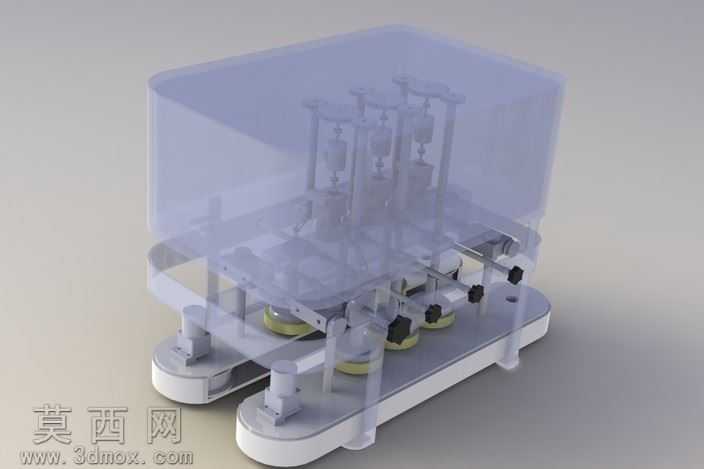

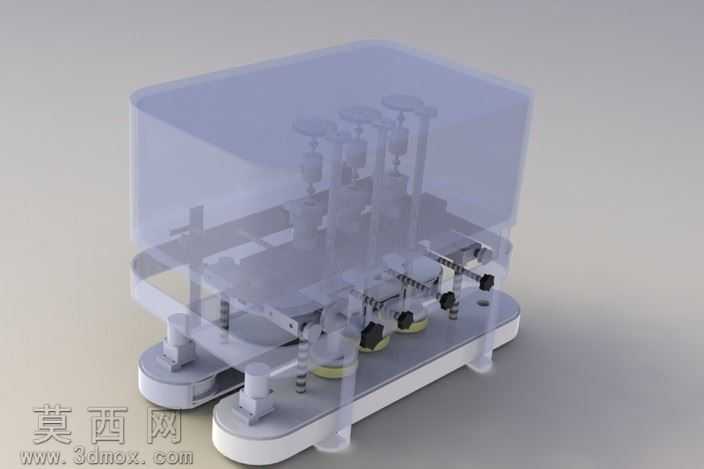

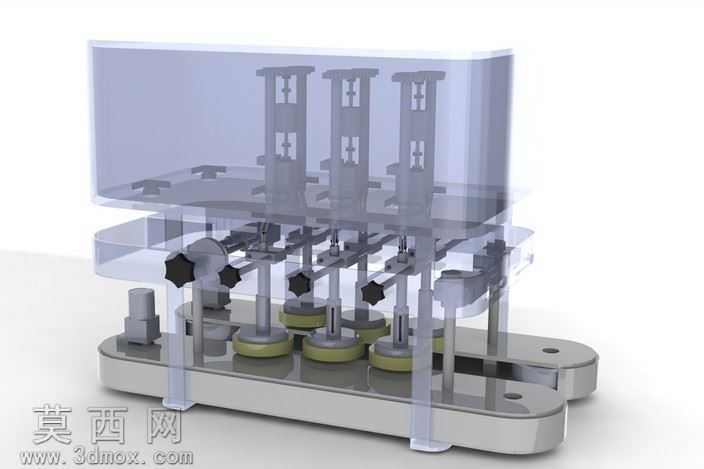

本模型为包装行业配套的多工位旋盖拧紧设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对每一处传动配合、安装定位都做了精准的尺寸约束，确保各部件可实现无干涉的运动仿真。模型整体采用分层式结构设计，底部为一体化铸造质感的机座，机座上预留了精准的安装定位孔，用于固定各传动支撑立柱与驱动组件，建模时对机座的圆角过渡、安装沉孔、加强筋结构都做了细致还原，赋予哑光磨砂金属材质，还原铸铁机座的厚重质感。中部为核心旋盖执行机构，共设置三组并行的旋盖工位，每个工位都配置了垂直导向立柱、升降调节组件与旋盖压头，旋盖压头采用柔性接触设计，建模时还原了压头外层的弹性缓冲层结构，赋予软质橡胶材质，避免旋紧过程中刮伤瓶盖表面；每个工位的侧边都设置了星形锁紧旋钮，用于手动调节旋盖头的工作高度，适配不同高度规格的包装容器，旋钮部分做了防滑纹理的细节建模，赋予黑色硬质塑料材质，还原操作件的真实触感。上部设置了透明防护外罩，建模时采用半透明聚碳酸酯材质，设置合适的透明度与折射参数，既可以清晰展示内部的传动结构，也还原了工业设备安全防护的设计细节，防护外罩与机座的卡扣连接结构也做了完整还原，方便模拟设备的维护拆装流程。设备的传动系统采用凸轮联动结构，建模时还原了底部的凸轮轴、传动连杆、导向轴套等核心传动部件，各转动副、移动副都添加了合理的装配约束，可模拟设备运行时多工位同步升降、同步旋盖的连贯动作，直观展示设备的工作原理。整体渲染采用工业产品展示级的布光方案，添加柔和的环境反射与阴影效果，金属部件的金属度、粗糙度参数经过反复调试，塑料与橡胶部件的质感区分明确，透明外罩的折射效果自然真实，既清晰呈现了设备的整体布局与细节结构，也直观体现了该设备适配传送带在线作业、多工位同步旋盖的设计思路，可用于包装设备的结构展示、方案验证与教学演示场景。
