手动压合式装订裁切一体工装结构

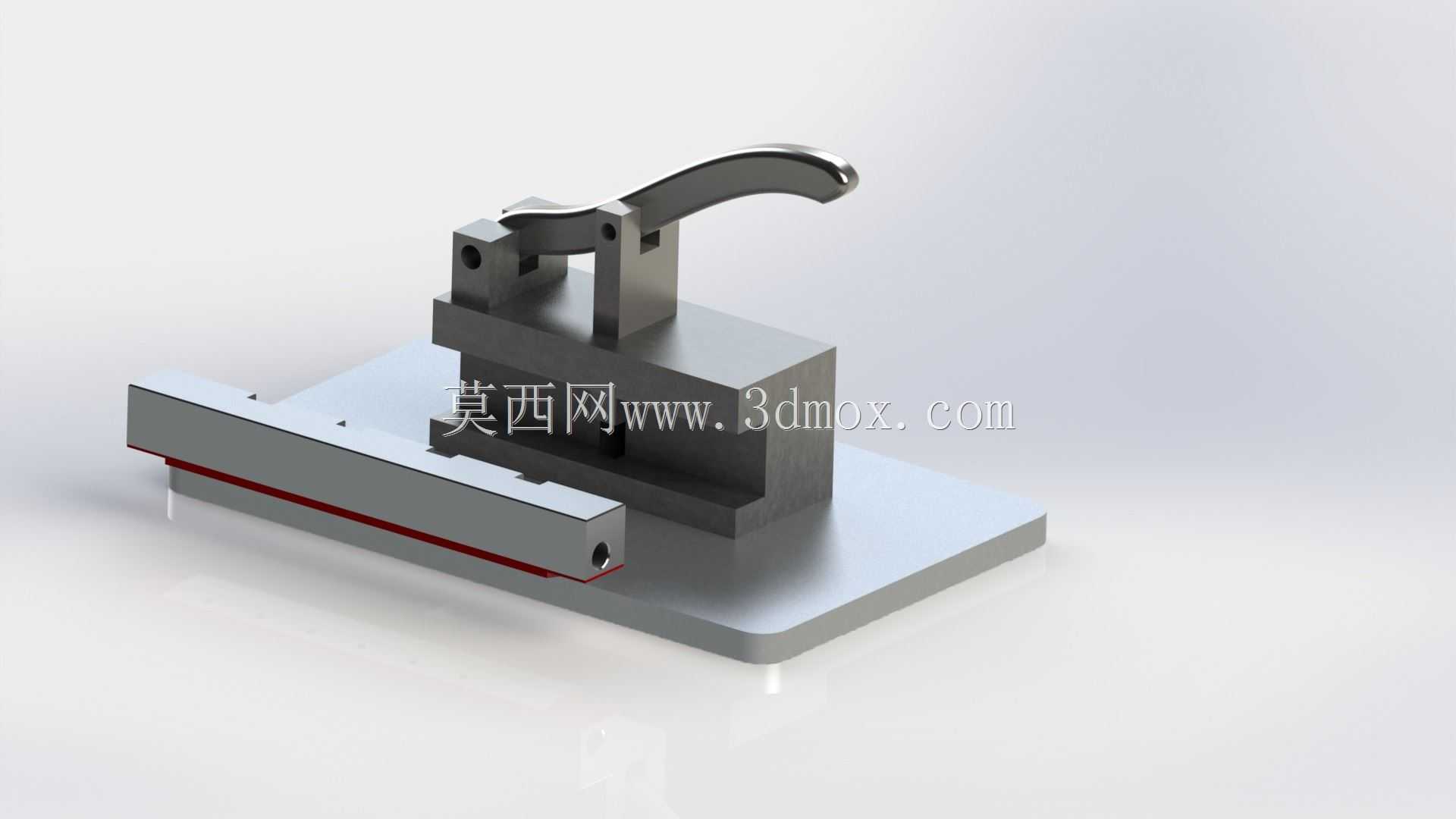

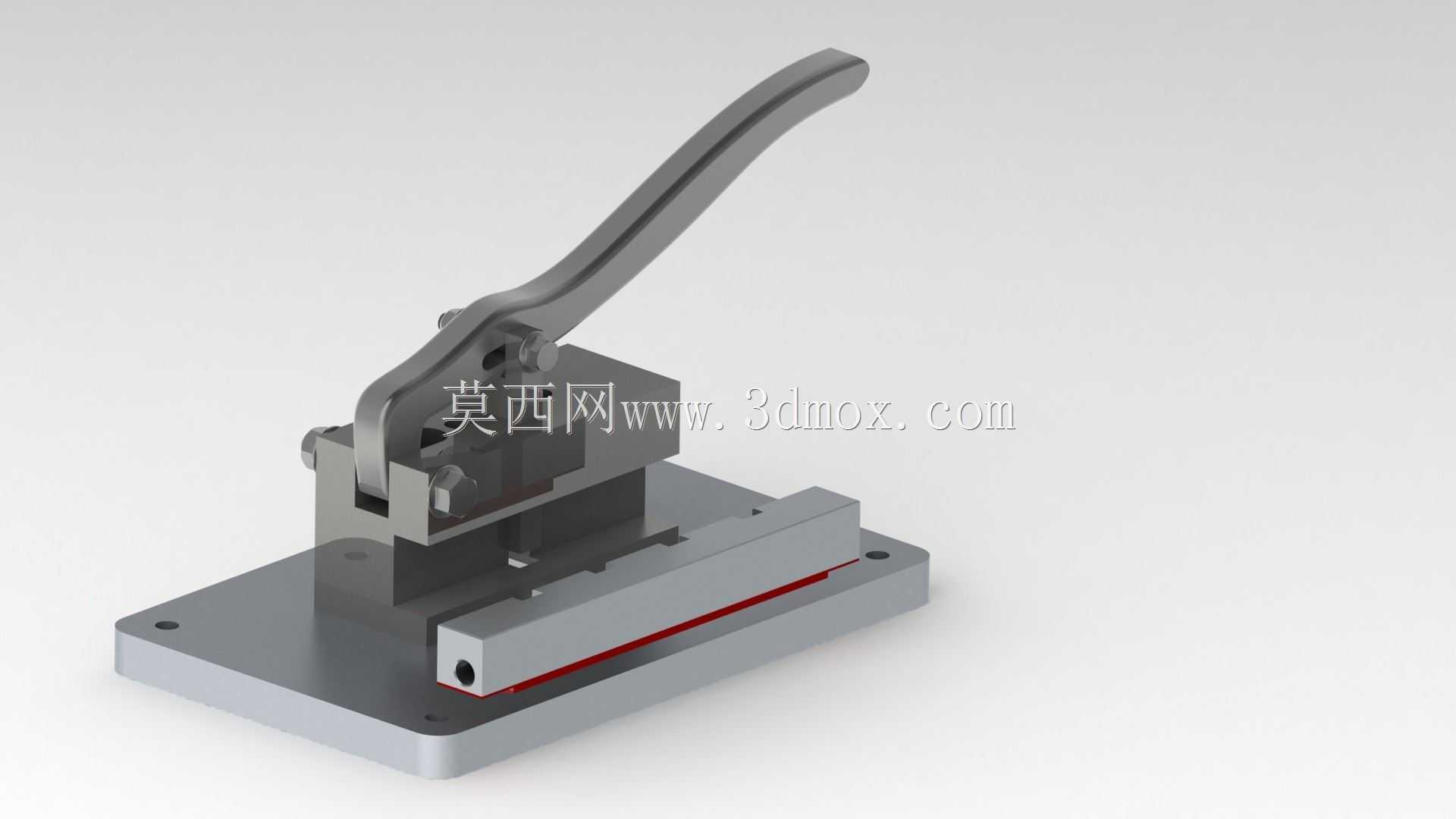

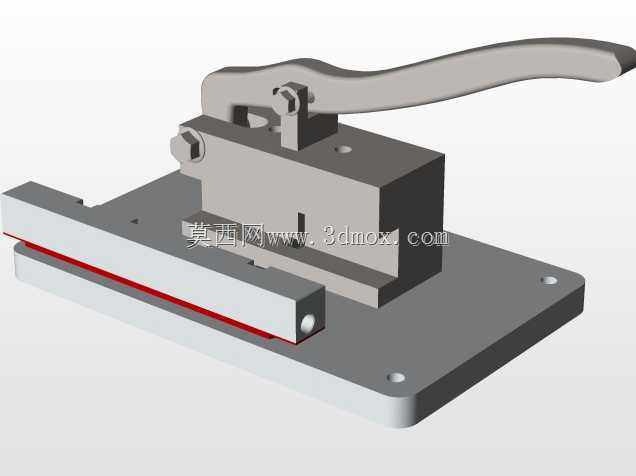

这套手动压合式装订裁切一体结构，主要面向文印门店、小型办公场所的纸质文件装订、单页修边作业场景，区别于常规商用订书机仅能完成订合动作的局限，该结构将压合装订与定长裁切功能整合在同一基座上，作业时无需二次转移工件，可有效减少多工序流转带来的对位偏差。从实际作业逻辑来看，操作人员将整理齐整的纸质叠层沿基座侧边的定位挡块推送至预设工位，压下上部的杠杆式手柄，首先触发裁切组件对纸张超出基准边的冗余部分进行齐边裁切，待裁切面完全贴合定位基准后，压合行程继续下行，驱动装订组件完成订装动作，整个单步作业行程控制在15度手柄摆角范围内，操作力经过杠杆比放大后，手部施加15N左右的作用力即可完成最大200页70g复印纸的装订与裁切作业，适配常规办公场景的绝大多数文件装订需求。结构设计上采用了分体式模块化布局，下部基座为整块铣削成型的铝合金平板，平面度控制在0.02mm以内，为上部的裁切组件、装订压头提供稳定的安装基准，基座表面预留的T型槽可根据不同装订幅面调整定位挡块的位置，支持A3到B6不同尺寸纸张的作业适配。上部的杠杆驱动组件采用铰接式双支点结构，手柄与压头之间设置了压力弹簧，非作业状态下压头自动抬升12mm的作业间隙，方便取放纸张，避免作业过程中压头剐蹭纸面。裁切组件采用镶钢式刀片，刀片安装座与基座之间设置了导向滑槽，保证裁切过程中刀片始终垂直于纸面，裁切刃口的直线度误差控制在0.05mm以内，裁切后纸张边缘无明显毛边、斜口问题。装订压头部分预留了标准订书钉的安装槽位，压头的下行行程设置了硬限位，避免压力过大导致订书钉变形穿透纸张背面，同时压头与下部的钉座对位精度控制在0.1mm以内，保证订书钉弯折成型规整，无卡钉、歪钉问题。从安装边界来看，整套结构的基座外形尺寸控制在长280mm、宽120mm、总高160mm范围内，底部预留了四个M5的安装孔位，可直接固定在常规办公桌面或者文印工作台面上，不需要额外的安装支架，占用桌面空间小于半张A4纸，适配小型办公场所的空间布局。结构的运动部件之间均设置了自润滑铜套，日常使用不需要频繁加注润滑油，维护成本极低，所有易损件包括刀片、压头弹簧均采用标准件规格，出现磨损后可直接替换通用配件，不需要定制非标零件。实际作业过程中，该结构的作业效率相比单独使用订书机、裁纸刀的组合提升40%左右，尤其适合批量装订会议资料、标书、学生作业等场景，由于采用手动驱动模式，不需要外接电源或者气源，可在无供电的户外作业场景下使用，适配文印服务的流动作业需求。结构的受力路径经过优化，所有作业压力均通过基座直接传递到安装台面，铰接支点处采用加厚的碳钢支架，长期反复使用不会出现支架变形、铰接间隙变大的问题，整机的设计使用寿命可达10万次以上作业循环，完全满足小型文印点的日常使用强度。
