PET瓶充气接头组件结构设计

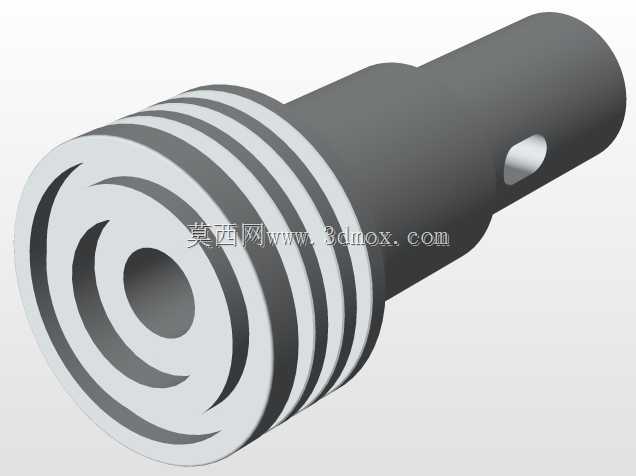

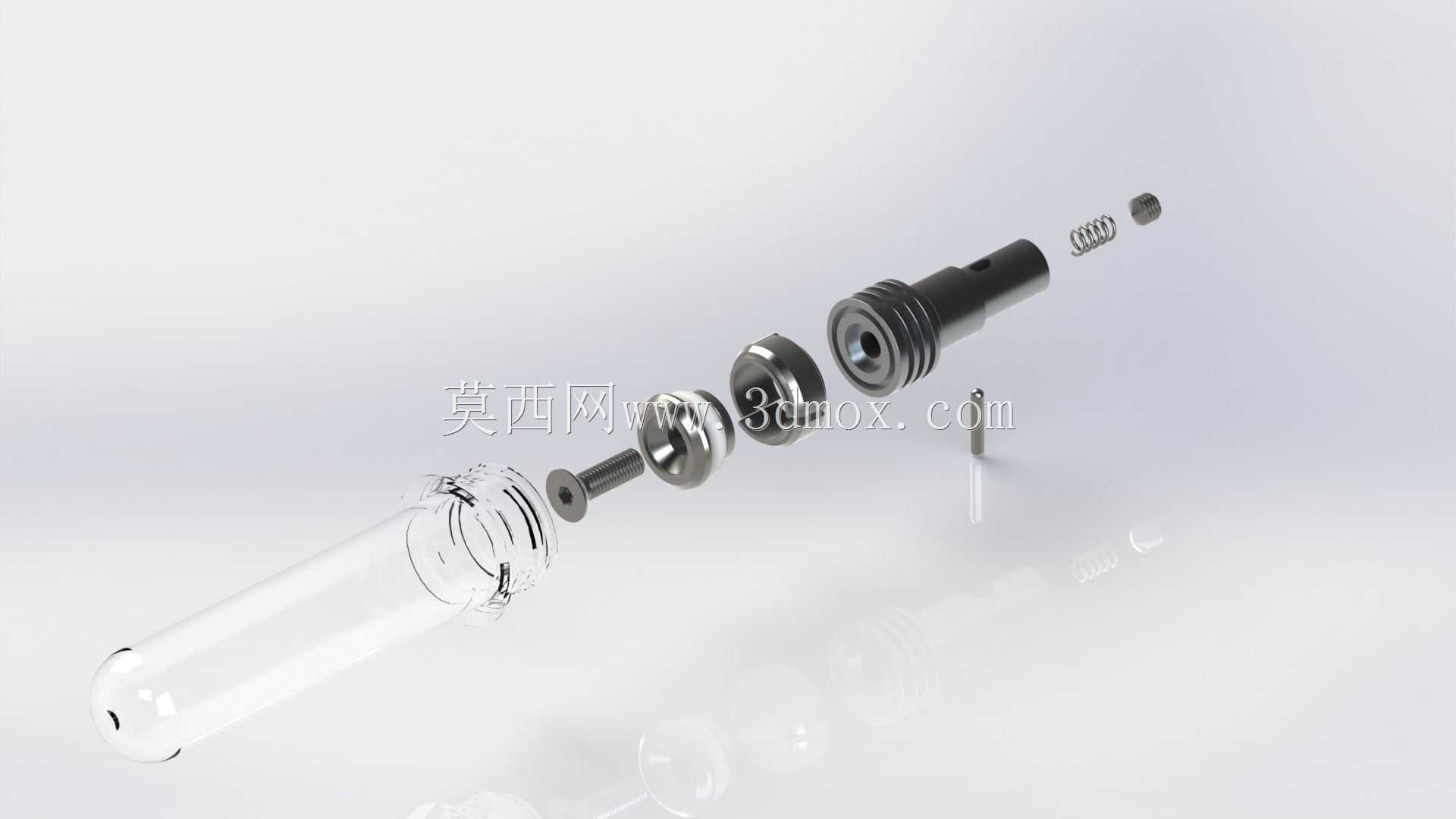

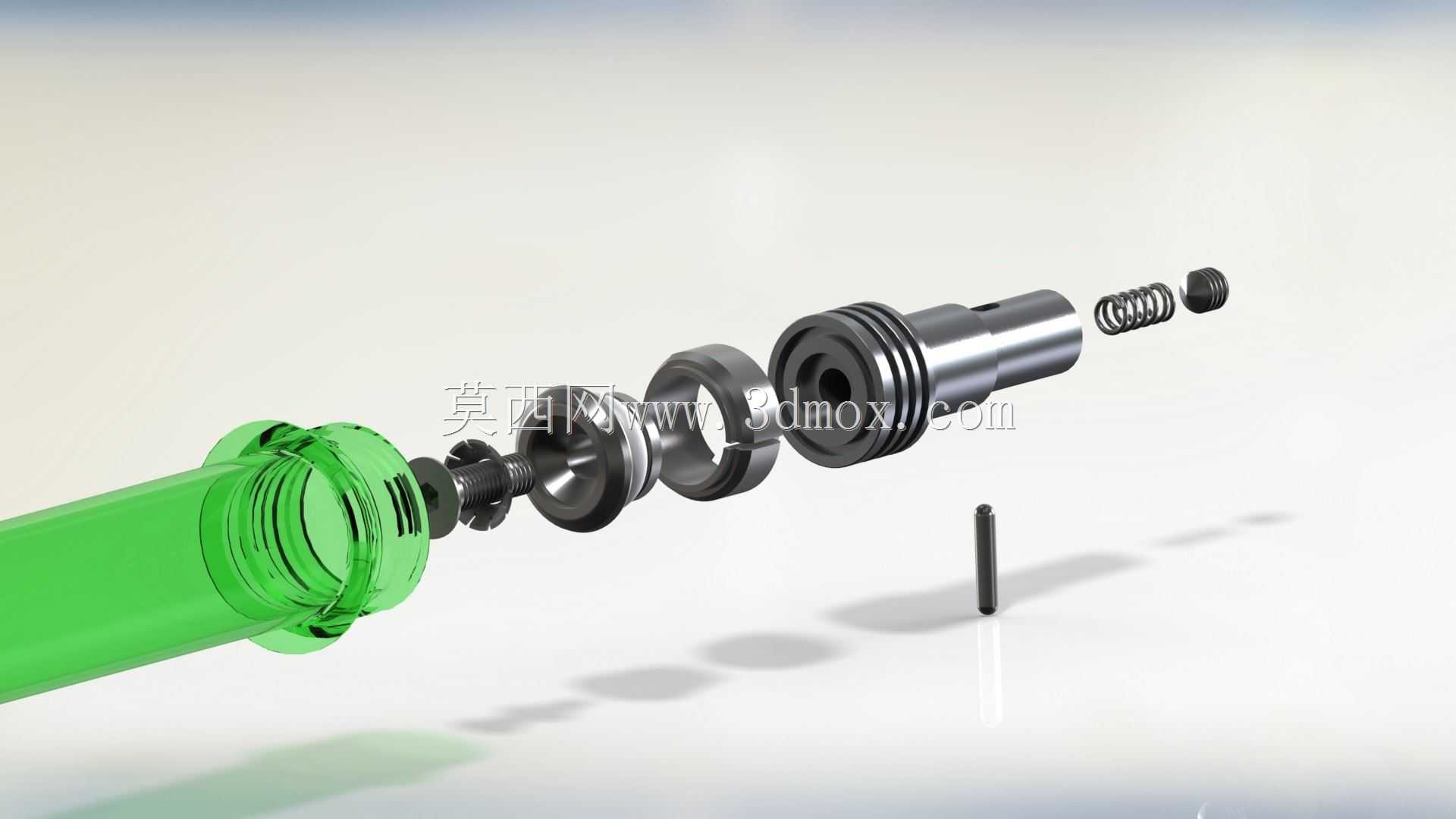

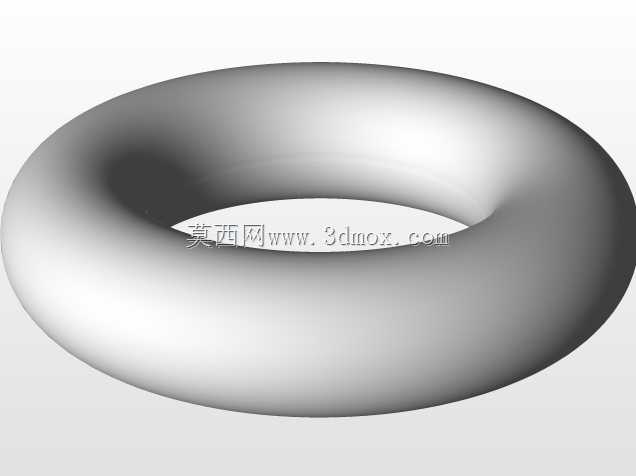

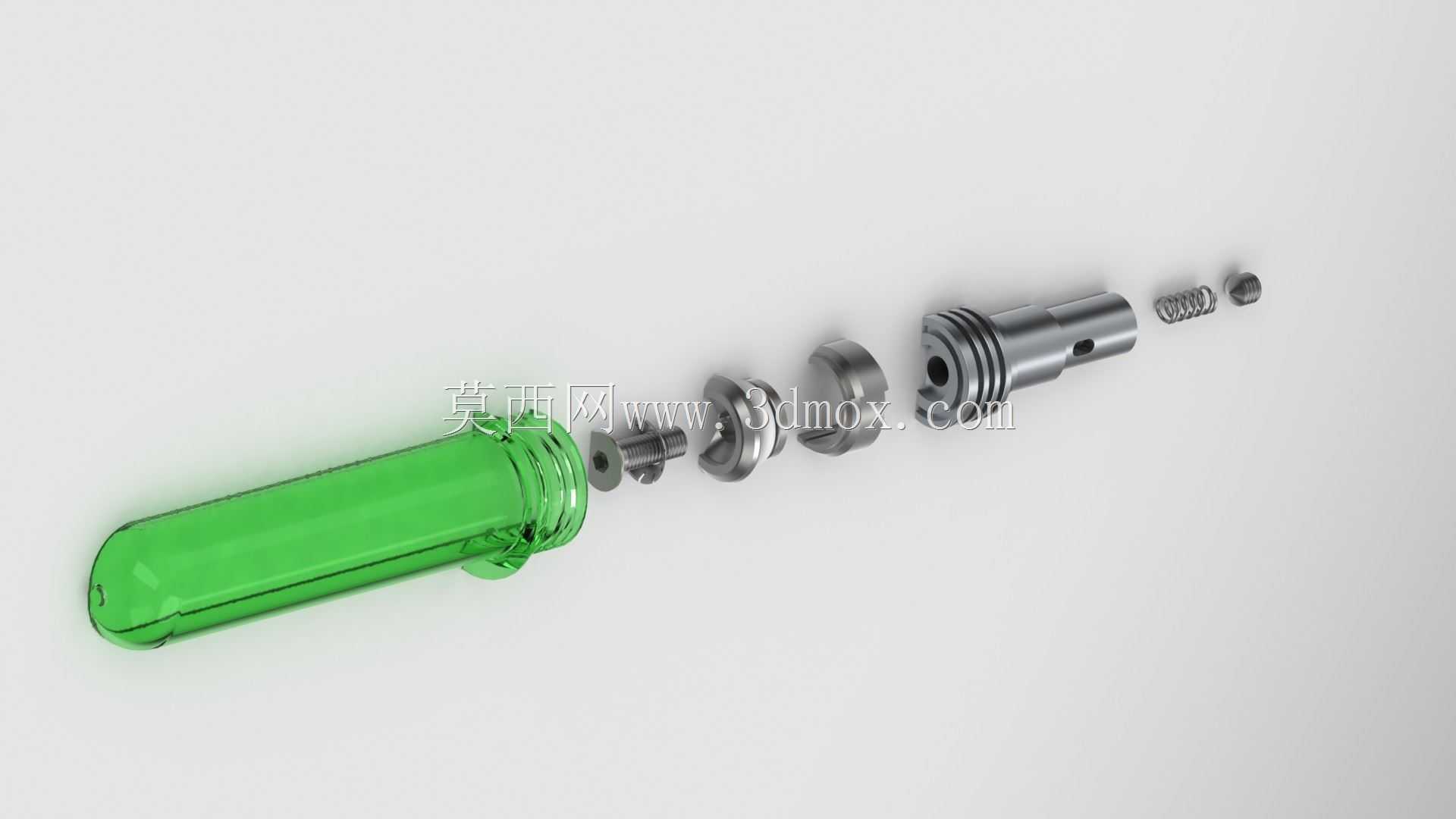

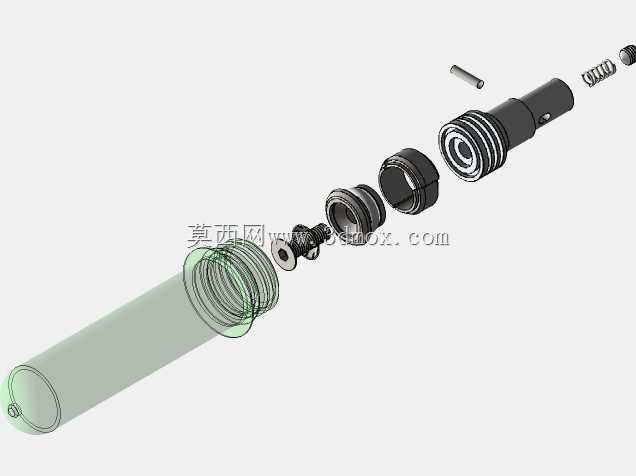

这套充气接头组件主要面向PET承压瓶的充气作业场景，常见于碳酸饮料灌装后补压、小型气动实验容器充气、便携储气瓶充装等工况，核心作用是实现外接气源与PET瓶瓶口的可靠连通，在充气过程中保证密封无泄漏，充气完成后可快速断开且自动封闭瓶口，避免瓶内压力外泄。从结构拆解来看，整套组件包含与PET瓶口配合的绿色锁紧接头、多级密封垫圈、阀芯主体、复位弹簧、端部限位螺塞以及定位销几个核心部分，各零件沿轴向依次装配，没有复杂的异形结构，加工工艺性较好。绿色锁紧接头部分直接匹配标准PET饮料瓶的外螺纹瓶口，内侧做了与瓶口密封端面贴合的止口设计，装配时旋紧即可让接头端面压紧瓶口端面，配合内置的密封胶圈实现静态密封，不需要额外缠绕生料带或者加装密封垫，适配市面上主流口径的碳酸饮料瓶、普通饮用水PET瓶，通用性较强。阀芯部分采用轴向滑动式结构，平时在复位弹簧的预紧力作用下，阀芯上的密封锥面压紧接头内部的密封台阶，阻断瓶内与外部的气流通路，当外接气源接入端部接头时，气压推动阀芯克服弹簧力向内滑动，密封锥面离开台阶，气流即可通过阀芯周边的通气槽进入瓶内，气源断开后弹簧自动推动阀芯复位，立刻切断通路，避免瓶内气体泄漏，这种结构的响应速度快，不需要额外的手动开关操作，插拔即可完成充停动作，适合频繁快速充气的作业场景。设计过程中优先考虑了装配的便利性，所有零件都采用同轴装配方式，端部的限位螺塞通过螺纹与阀芯主体连接，既可以限制阀芯的最大滑动行程，也可以通过调整螺塞的旋入深度调整复位弹簧的预紧力，适配不同的充气压力区间，定位销则穿在阀芯主体的径向孔内，限制阀芯的周向转动，避免通气槽与内部气道错位导致气路不畅。从安装边界来看，整套接头的最大外径不超过32mm，轴向总长度在装配完成后为78mm，握持部分做了防滑的滚花结构，手动旋紧时不需要额外工具即可达到足够的锁紧力，与外接气源连接的端部采用标准外螺纹接口，可匹配常见的快插气管接头、压力表接头，不需要定制转换连接件。密封垫圈分别布置在阀芯滑动段、瓶口贴合面、端部螺塞衔接处三个位置，全部采用耐老化的丁腈橡胶材质，可耐受常规的压缩空气、二氧化碳气体，在0.1-0.6MPa的常用充气压力区间内不会出现密封失效问题，滑动配合面的粗糙度控制在Ra1.6以下，既保证阀芯滑动顺畅无卡滞，也能减少密封件的磨损，延长整体使用寿命。在实际使用中，这套接头不需要对原有PET瓶做任何改造，直接旋在瓶口即可使用，相比传统的定制瓶专用充气接头，成本更低，适配性更强，既可以用于小型生产线上的批量瓶体充气工位，也可以用于实验室里的小型承压实验、DIY爱好者的气动小制作，结构上没有易损的复杂零件，复位弹簧采用不锈钢材质，长期使用不会生锈卡滞，阀芯和主体部分采用硬质铝合金加工，重量轻且有足够的结构强度，即使在频繁插拔、反复旋紧的使用强度下，也不会出现螺纹滑牙、结构变形的问题。
