台式型材切割工装夹具结构设计

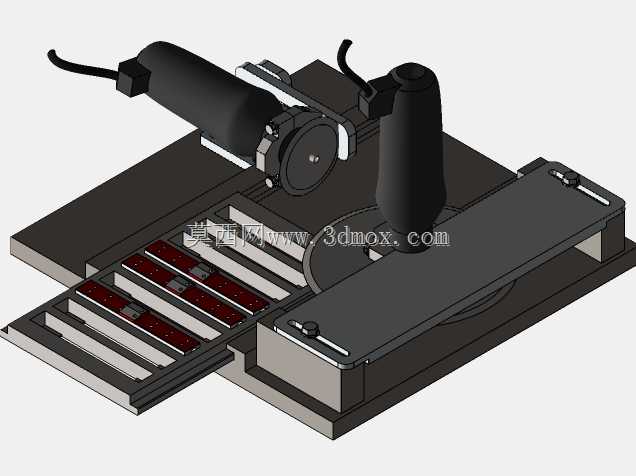

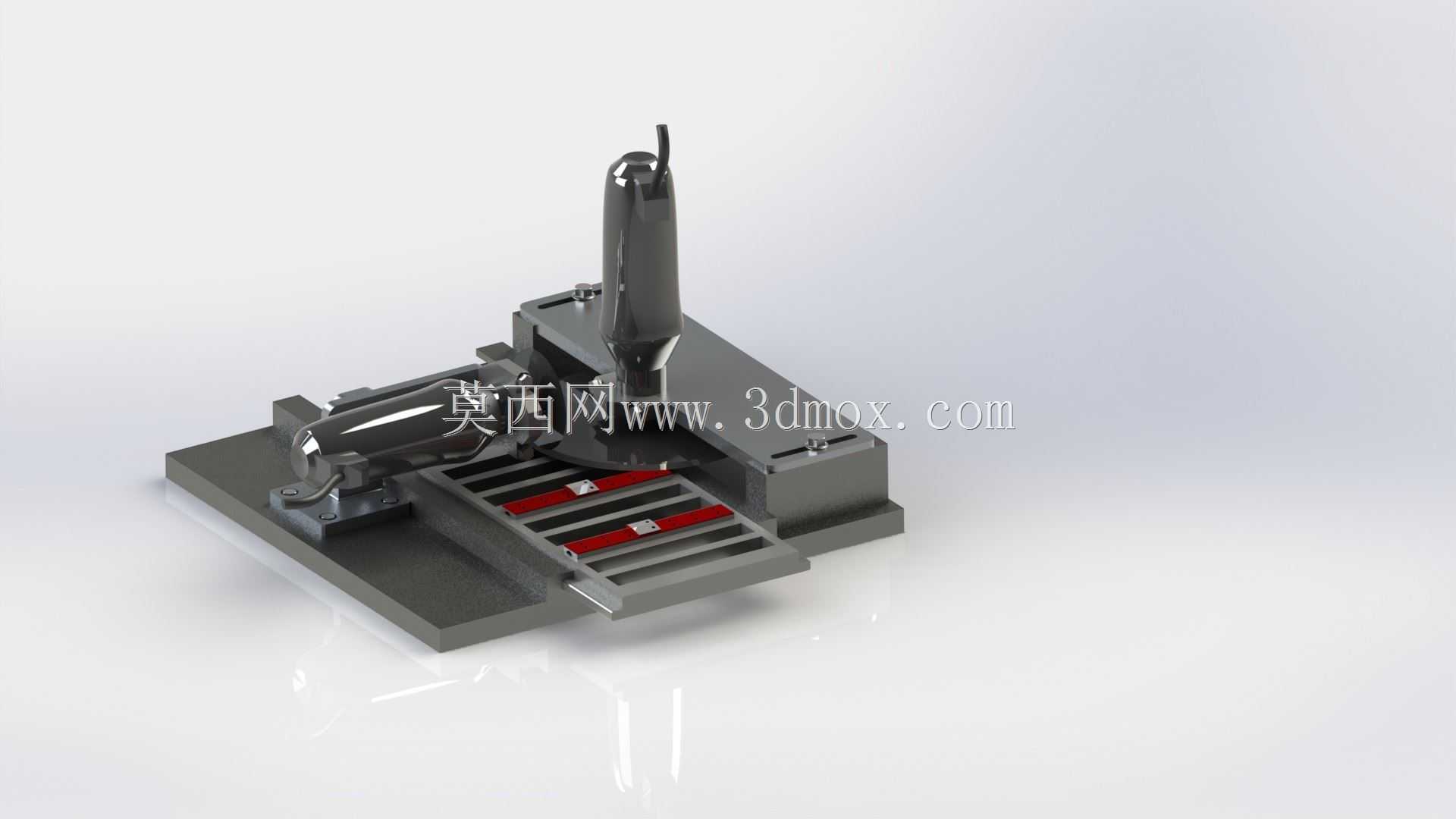

这套切割工装主要面向小型金属型材、薄壁条料的定长切断作业场景，常见于五金加工车间的小批量下料工位、钣金维修站点的现场裁切环节，适配日常加工中对扁钢、铝型材、硬质塑料条料的精准切断需求，替代传统手持切割时靠人工扶持定位的作业方式，从结构上降低切割过程中物料窜动带来的尺寸偏差与安全隐患。整套工装以厚重的铸铁平台作为安装基座，基座底部预留四个通用安装孔位，可直接通过T型螺栓固定在标准工作台面上，也可加装减震垫脚放置在平整地面使用，整体安装边界控制在长650mm、宽420mm、高380mm范围内，不会占用过多工位空间，适配多数中小型加工车间的工位布局要求。

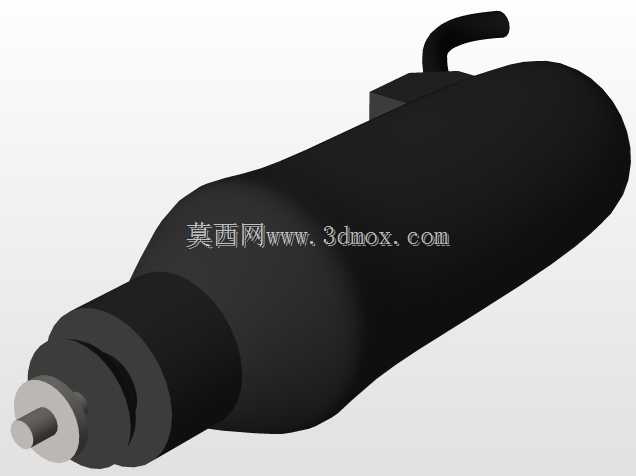

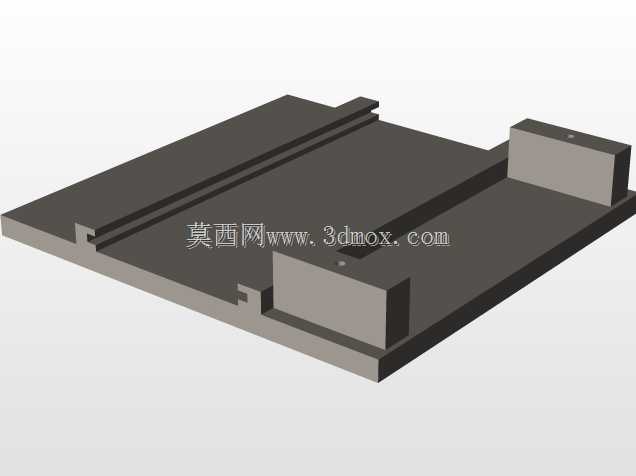

工装的核心定位结构采用双侧可调式挡料设计，进料侧设置带刻度标识的滑动定位挡板，挡板通过燕尾槽与基座平台连接，锁紧手柄采用偏心轮结构，无需额外工具即可快速调整挡料位置，调整行程覆盖0-300mm的常规下料长度范围，可满足不同长度规格的型材切断需求；切割工位两侧设置快速压紧机构，压头采用聚氨酯包胶材质，既可以保证足够的压紧力避免切割过程中物料翘起移位，又不会在软质型材表面留下压痕损伤。切割执行端的安装座采用下沉式设计，可适配市面上常见的手持角磨机、小型型材切割机的主机固定，安装座预留多组不同孔距的安装螺孔，无需额外加工转接板即可完成主机装配，切割片的走刀路径设置有可拆卸的防护挡板，挡板采用冷轧钢板折弯成型，可阻挡切割过程中产生的飞溅碎屑，同时引导碎屑向下方的集屑槽滑落，方便作业后清理工位。

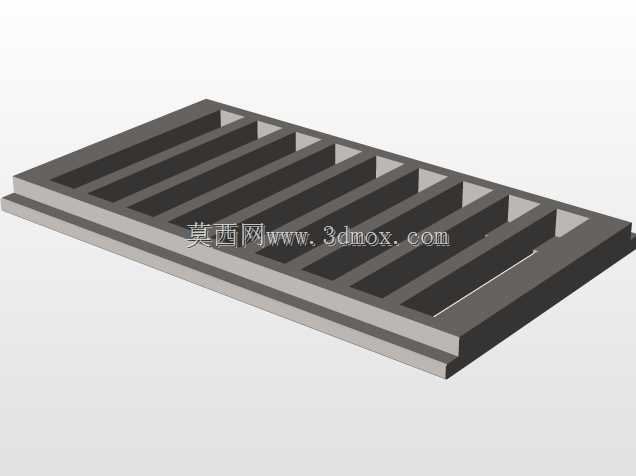

设计过程中优先考虑了作业的操作便捷性，进料端的导向槽采用可更换式耐磨条设计，耐磨条选用淬火钢材质，长期使用出现磨损后可单独更换，无需更换整个基座平台，降低后期维护成本；导向槽的宽度可通过侧边的调节螺钉调整，适配宽度在20-120mm范围内的不同型材，无需更换整套定位结构即可切换加工物料类型。切割工位的下方设置有落料缺口，切断后的成品料可顺着缺口滑落到下方的接料盒中，避免成品料堆积在切割区域影响后续进料。整套结构的受力点均做了加强筋设计，基座平台的厚度达到25mm，即使在满负荷切割硬质钢材时也不会出现结构形变，保证切割尺寸的一致性。

从实际使用的角度出发，这套工装的操作逻辑完全贴合一线作业人员的操作习惯，上料时只需将型材沿导向槽推入，顶到预先调整好的定位挡板后，扳动两侧的快速压紧手柄即可完成物料固定，随后下压切割主机即可完成切断作业，整个操作流程无需反复测量尺寸，单次上料切割的作业时间可控制在10秒以内，相比传统人工扶持划线切割的方式，作业效率提升60%以上，同时切割端面的垂直度可控制在0.1mm以内，无需二次打磨端面即可直接进入下一道加工工序。结构上没有采用复杂的气动或液压元件，所有调节与压紧动作均通过纯机械结构实现，无需外接气源或电源即可使用，故障率极低，即使在没有配套动力源的野外维修现场也可正常使用。

在安装适配性方面，整套工装的所有连接螺孔均采用公制标准螺纹规格，配套的紧固件均为市面通用标准件，后期维护更换配件无需单独定制，普通五金门店即可采购到替换零件。切割主机的安装高度预留了足够的调整空间，可适配不同直径规格的切割片使用，当切割片磨损到一定直径后，可通过调整安装座的高度补偿磨损量，延长切割片的使用寿命。工装的所有外露金属表面均做了喷塑防锈处理，可适应车间内多油污、多切削液的作业环境，长期使用不会出现锈蚀卡滞的问题，各个活动连接部位均预留了注油孔，定期加注润滑脂即可保证调节动作顺畅，日常维护难度极低。
