公路自行车快拆式座椅柱夹结构设计

在公路自行车的整车结构中，座椅柱夹是衔接车架立管与座杆的核心锁紧构件，看似体积小巧，却直接决定骑行过程中座垫位置的稳定性，以及不同骑行场景下座高调整的操作效率。日常通勤、长距离耐力骑行、爬坡竞技等不同使用场景下，骑手对座高的需求存在明显差异：爬坡时需要适当降低座高来调整重心分配，提升踩踏发力的稳定性；长距离平路巡航则需要将座高调至适配腿长的标准高度，减少膝关节的运动磨损；日常通勤临时载人载物时，也需要快速调整座高适配不同使用者的操作习惯，这就要求座椅柱夹既要具备足够的锁紧力，避免骑行过程中座杆下滑移位，又要具备便捷的操作逻辑，无需额外工具即可完成松紧调节。

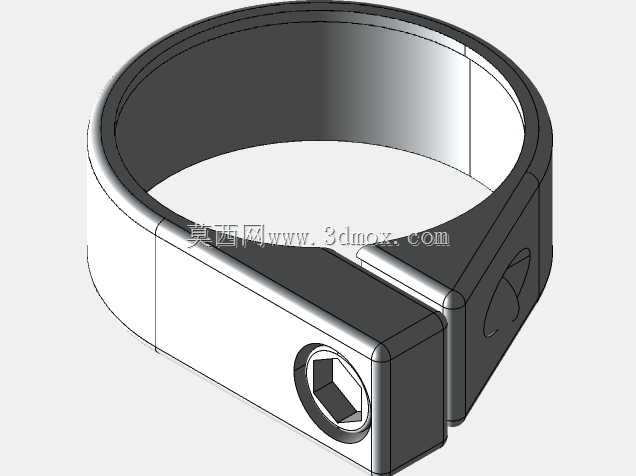

这款快拆式座椅柱夹采用抱箍式锁紧结构，主体为环形开口套体，开口位置集成偏心凸轮式快拆扳把，扳把翻转过程中通过凸轮的偏心距变化，带动抱箍环产生径向收缩变形，从而抱紧穿入环内的座椅柱管，实现无工具快速锁紧与释放。结构设计阶段首先需要匹配对应车架立管的上端外径，以及适配座杆的标准管径，目前公路车常用的座杆管径包含27.2mm、30.9mm、31.6mm等主流规格，抱箍的内孔尺寸需要与对应座杆外径保留0.1-0.2mm的装配间隙，既保证座杆能够顺畅穿入调整高度，又不会因为间隙过大导致锁紧时抱箍变形量超出材料屈服极限，出现永久变形失效的问题。抱箍的开口宽度设计需要兼顾锁紧行程与结构强度，开口过窄会导致径向收缩量不足，无法适配管径公差范围内的座杆，容易出现锁不紧的问题；开口过宽则会导致抱箍整体的环形刚度下降，骑行过程中受交变载荷作用容易出现开口处应力集中，长期使用产生疲劳裂纹。

快拆扳把的凸轮轮廓设计是整个构件的核心，凸轮的工作行程需要匹配抱箍开口的收缩量，扳把从开启状态翻转到锁紧状态的过程中，凸轮的升程需要刚好带动抱箍收缩至抱紧座杆的状态，同时锁紧位置需要处于凸轮的自锁区间，避免骑行过程中受振动影响扳把自行松脱。扳把的外形做了贴合手指弧度的曲面处理，表面做防滑纹理设计，冬季佩戴骑行手套操作时也能顺利施力，不会出现打滑脱手的问题。扳把与抱箍主体的连接销轴采用不锈钢材质，销轴与孔位的配合选用间隙配合，保证扳把翻转过程无卡滞，同时销轴两端做铆压处理，避免长期使用后销轴脱出导致结构散架。

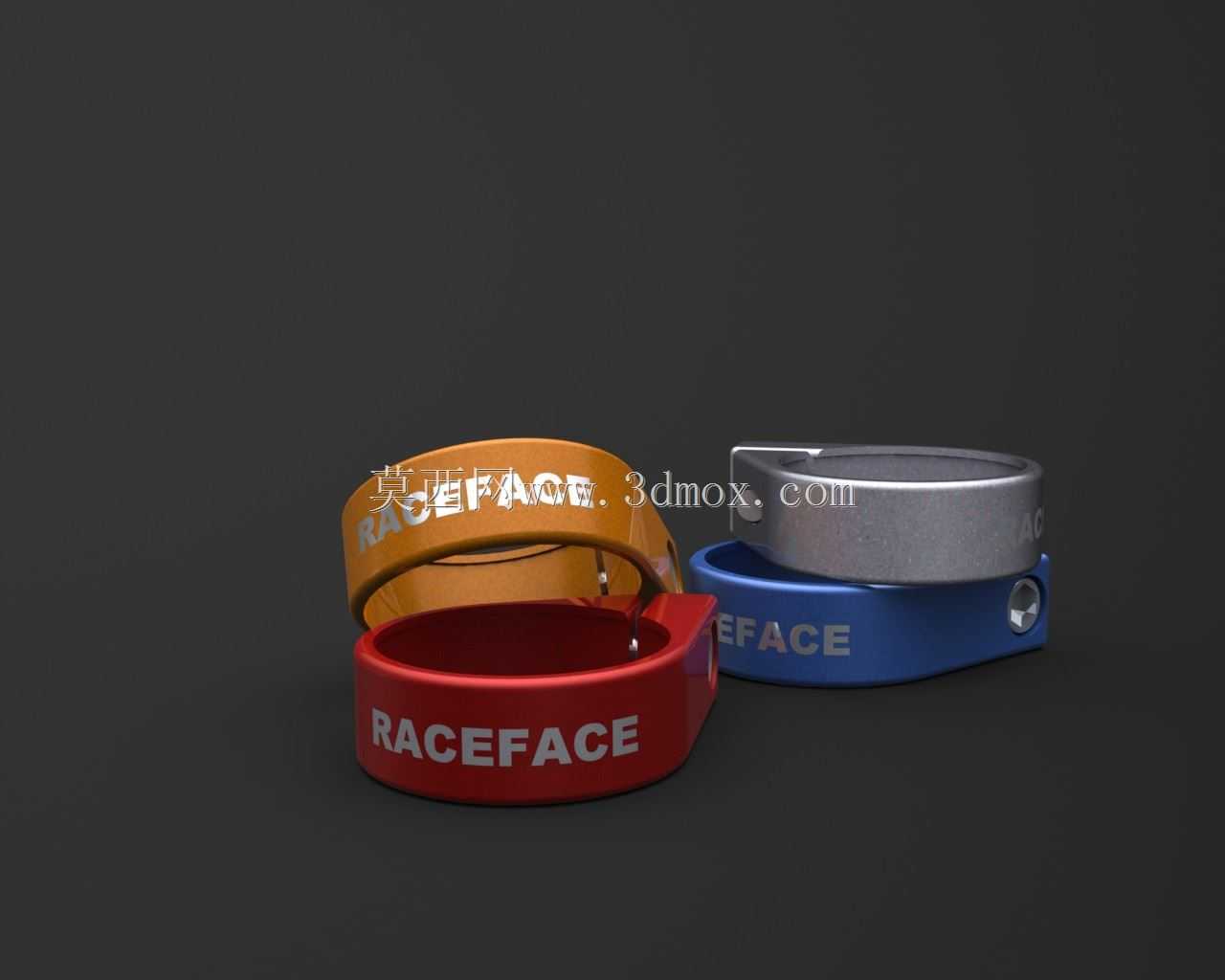

材料选择上，抱箍主体根据不同定位可选用6061铝合金经锻造后CNC精加工成型，表面做阳极氧化处理，既能够实现不同配色的外观需求，又能提升表面硬度与耐腐蚀性，应对雨天骑行、汗水侵蚀等复杂使用环境；快拆扳把同样采用铝合金材质，与抱箍接触的凸轮位置做局部硬化处理，减少长期反复翻转过程中的磨损量，保证锁紧力的长期稳定性。安装边界方面，这款柱夹套在车架立管上端后，下端面需要与立管上端面保留1-2mm的贴合距离，避免锁紧过程中柱夹的下边缘刮伤车架立管的漆面；抱箍的开口位置需要避开车架立管的焊缝位置，防止焊缝的凸起导致抱箍无法完全贴合立管表面，出现局部应力集中导致锁紧失效。

实际使用过程中，当扳把处于开启状态时，抱箍内孔与座杆之间存在均匀间隙，座杆可以上下自由滑动调整高度，调整至目标位置后，将扳把向锁紧方向翻转，凸轮带动抱箍逐步收缩，直至扳把完全扣合，此时抱箍对座杆产生均匀的径向抱紧力，依靠接触面的静摩擦力固定座杆位置，能够承受骑手骑行过程中踩踏、颠簸产生的上下、左右方向的交变载荷，不会出现座杆下滑、转动的问题。相比传统的螺栓锁紧式柱夹，这种快拆结构无需携带内六角扳手即可完成调整，更适合长途骑行、户外骑行过程中的快速调节需求，同时多色阳极氧化的外观也能匹配不同配色的整车涂装，兼顾功能性与外观装饰性。结构设计阶段还做了受力仿真验证，在100kg垂直载荷、50N·m扭转载荷的工况下，抱箍的最大应力出现在开口两侧的圆弧过渡位置，应力值远低于铝合金材料的屈服强度，长期循环载荷作用下也不会出现塑性变形，锁紧力衰减量控制在5%以内，能够满足长期使用的可靠性要求。
