带渐变收尾螺纹的螺栓结构设计

在各类机械装配场景中，螺栓作为最基础的可拆卸紧固连接件，广泛覆盖从普通民用设备到重型工业装备的连接需求，小到消费电子内部结构锁付，大到风电塔筒、重型机床的机架拼接，都需要匹配对应载荷等级、螺纹规格的螺栓完成可靠连接。常规螺栓建模时，很多设计者容易忽略螺纹起始与收尾段的结构处理，直接采用等截面螺旋线切除生成螺纹，这种结构在实际生产中会带来不少问题：一方面螺纹起止位置的尖锐棱边在热处理时容易出现应力集中，引发淬火裂纹，降低螺栓的疲劳强度；另一方面装配时螺母旋入到螺纹末端时，容易出现卡滞、错牙，甚至刮伤螺母内螺纹的情况，在需要频繁拆装的检修场景中，这类缺陷会大幅提升装配维护的时间成本。

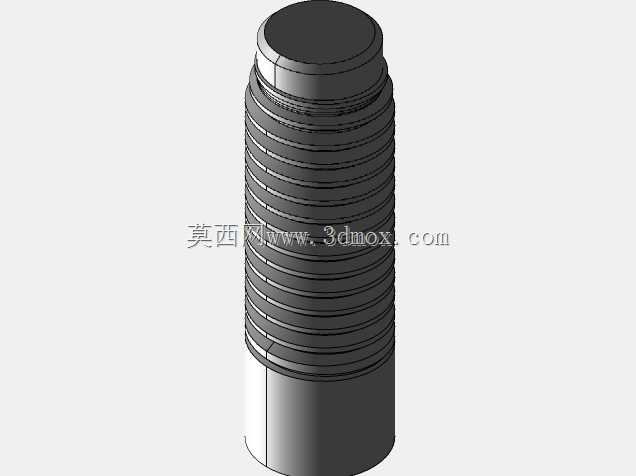

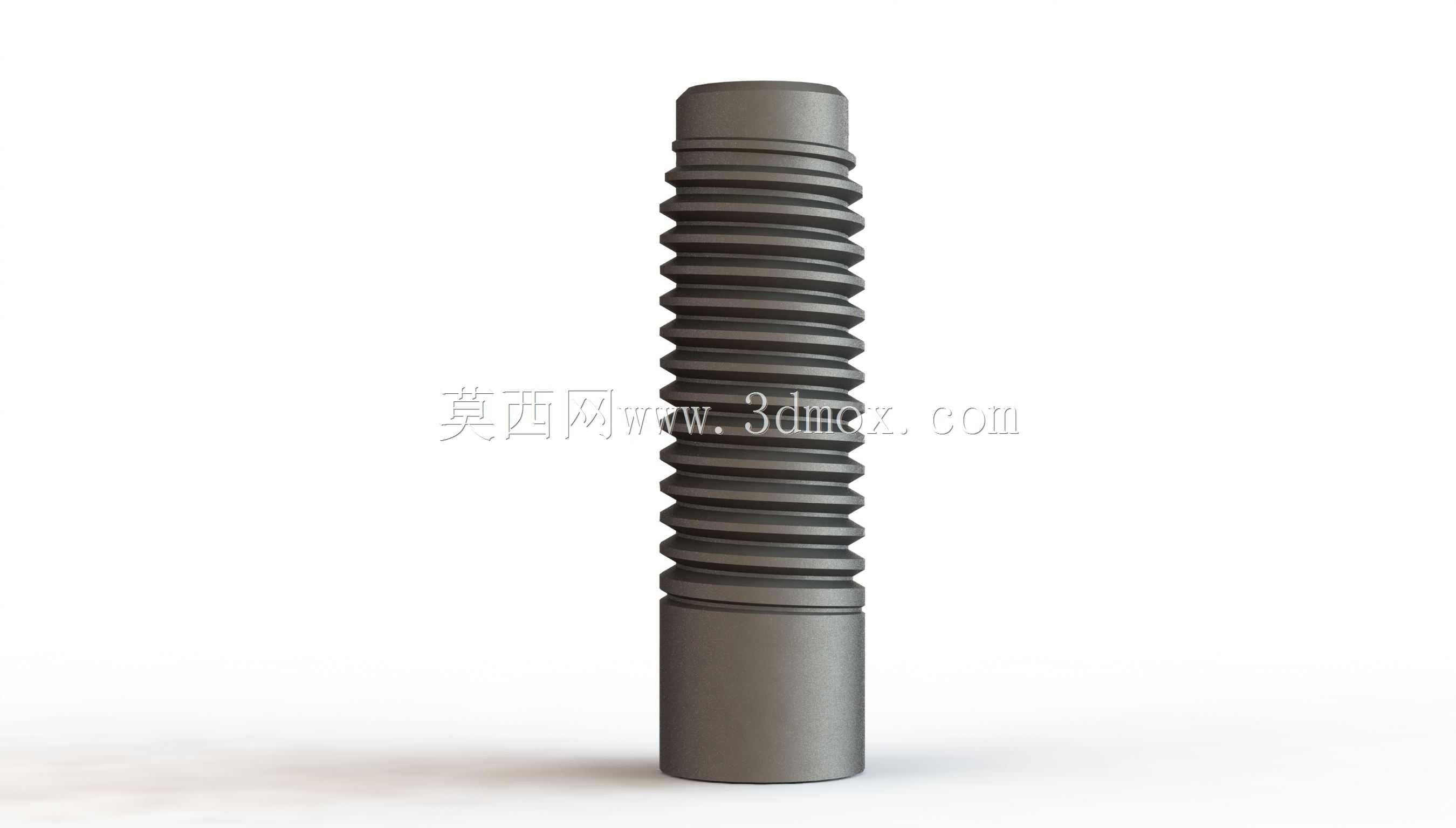

本次设计的螺栓结构，重点优化了螺纹起始与收尾段的成型逻辑，没有采用传统的突然截止式螺纹结构，而是在螺旋特征生成阶段引入锥度参数，让螺纹牙型从螺杆光杆段开始逐渐伸出，到螺纹末端再逐渐收窄消失，整个螺纹段的牙高呈现平滑过渡的状态，不存在突变的台阶或尖锐棱边。这种结构首先在工艺性上更贴合实际冷镦、滚压加工的螺栓成型特征——工厂里批量生产的外螺纹螺栓，滚丝轮在工件表面碾压成型时，本身就会在起止位置形成自然的过渡牙型，而非建模时常见的齐平截止结构，按这个思路完成的三维模型，导入CAM软件生成加工代码时，能更准确还原实际加工的走刀路径，减少仿真与实际加工的结构偏差。

除了锥度螺旋线的实现方式，设计中还补充了可变螺距螺旋线生成过渡螺纹的替代方案，针对不同的建模场景可以灵活选择：如果是做快速方案展示、装配干涉检查，锥度螺旋线的方式运算速度快，特征树简单，不容易出现建模报错；如果是做有限元受力分析、高精度的加工仿真，可变螺距螺旋线的方式可以更精准控制过渡段每一圈螺纹的牙高、螺距变化率，能更真实模拟螺纹收尾处的应力分布情况，避免因模型结构简化导致的仿真结果失真。

从安装边界来看，该螺栓的光杆段与螺纹段保持同轴度公差在0.02mm以内，螺纹起始端的过渡段长度控制在1.5倍螺距范围内，既不会因为过渡段过长影响有效螺纹的啮合长度，也不会因为过渡段过短失去应力释放的作用。设计时需要注意，过渡段的螺纹牙型最大高度要与标准螺纹牙高保持一致，避免出现螺纹中径偏差导致的装配配合问题；螺纹收尾段的末端要做微小的倒角处理，和螺杆末端的倒角平滑衔接，去除所有的锐边毛刺，这不仅能提升装配时的导向性，也能避免安装过程中锐边划伤操作人员的防护手套。

在不同的应用场景下，这个螺纹过渡结构可以做针对性的参数调整：用于振动工况下的高强螺栓连接时，可以适当加长螺纹收尾的过渡段长度，让载荷在螺纹啮合段的分布更均匀，减少前几扣螺纹的应力集中系数，提升螺栓的抗疲劳寿命；用于轻载的小型设备连接时，可以适当缩短过渡段长度，尽可能增加有效螺纹的啮合圈数，保证连接的锁紧力足够。另外在做整机装配仿真时，这种带平滑过渡螺纹的螺栓模型，不会出现螺纹啮合处的虚假干涉报错，能大幅提升大装配体的干涉检查效率，不需要设计者额外去做螺纹特征的压缩简化，就能直接完成整机的装配间隙检查、运动仿真验证。

很多刚接触机械设计的人员在做螺栓建模时，往往只关注螺纹的公称直径、螺距、有效长度这些宏观参数，忽略螺纹起止段的细节结构，实际上这些细节恰恰决定了零件的工艺可行性与实际使用可靠性。比如在自动化装配线上，螺栓是通过振动盘送料、机械手自动抓取拧入螺纹孔的，如果螺栓螺纹末端有尖锐的不齐整牙型，很容易在送料过程中卡滞，或者在自动拧入时出现歪牙、滑牙的问题，导致整线停机排查，而采用平滑过渡的螺纹收尾结构，能大幅提升自动装配的通过率，降低生产线的故障率。从长期使用的角度来看，过渡段的平滑结构也能减少螺纹部位的腐蚀介质积存，在有防腐要求的户外设备、化工设备场景中，能避免螺纹缝隙里积存水汽、腐蚀性介质引发的锈蚀问题，方便后期设备检修时的螺栓拆卸，减少因螺纹锈死导致的零件破坏性拆除情况。
