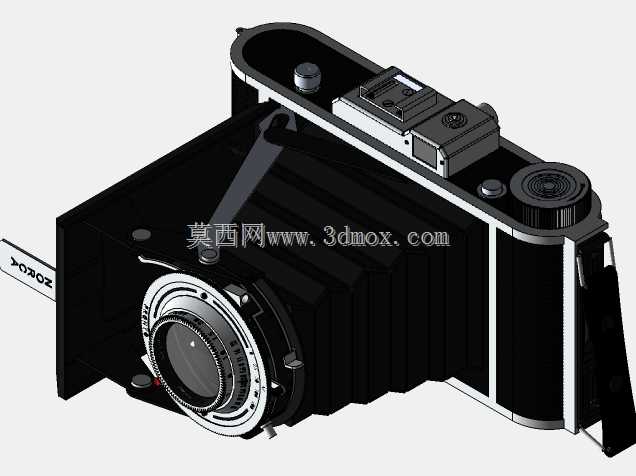

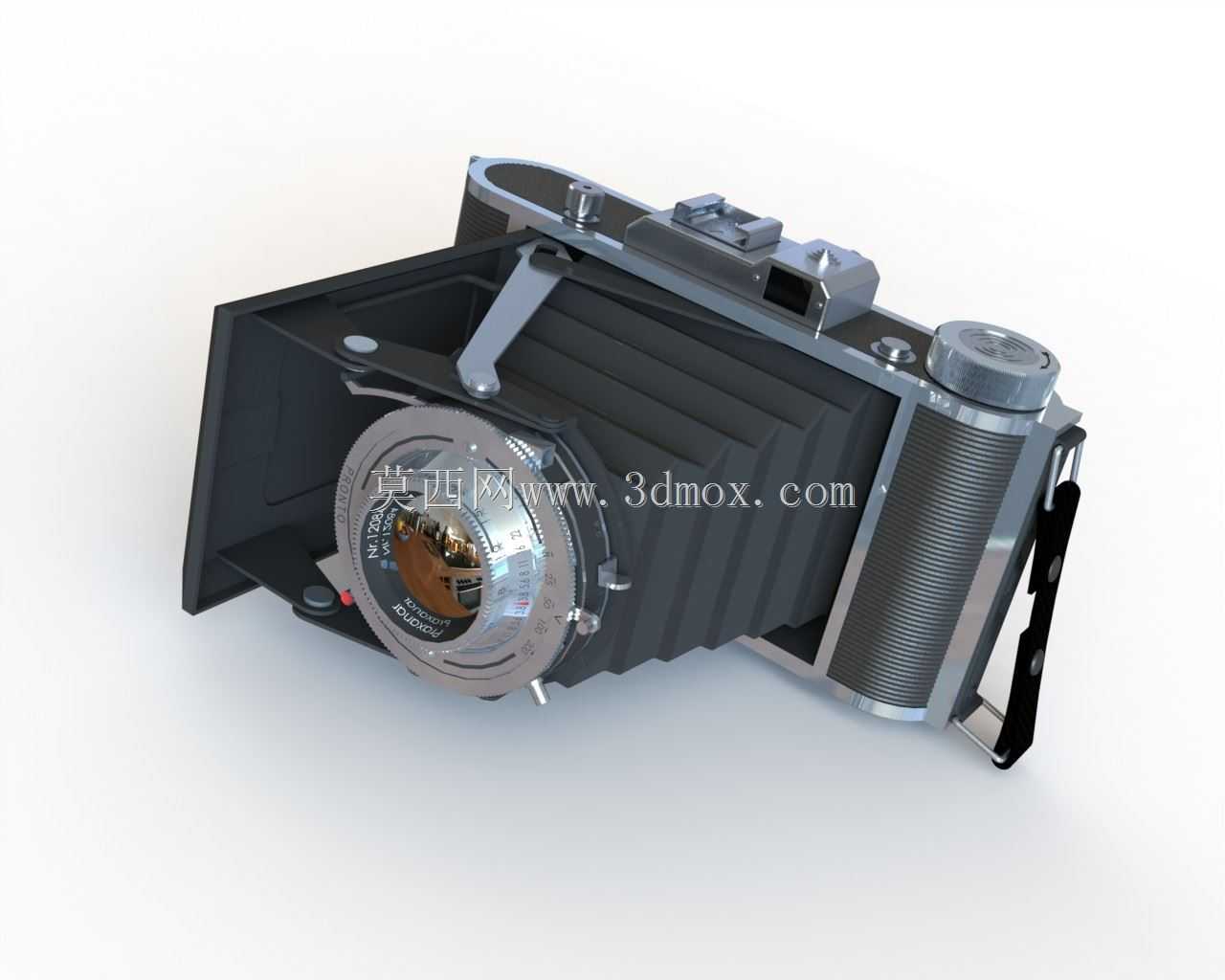

复古折叠皮腔胶片相机结构设计

本次呈现的折叠皮腔胶片相机结构，在民用光学摄影器材领域有着典型的复古产品参考价值，这类结构最早应用于便携型中画幅胶片摄影设备，核心优势是收纳状态下可大幅压缩整机厚度，相比固定镜筒的同规格胶片相机，收纳体积能缩减40%以上，非常适合外出携带的纪实摄影场景，在胶片摄影复兴的当下，这类结构的复刻与改良设计也成为小众摄影器材定制领域的常见需求。从实际使用场景来看，这类相机主要适配120规格胶卷，拍摄画幅覆盖6x4.5、6x6等常见中画幅尺寸，皮腔结构的伸缩行程直接决定了镜头的最近对焦距离，设计时需要先匹配选定镜头的法兰距参数，皮腔完全伸展时的长度要满足镜头最近对焦时的后截距要求，收纳状态下皮腔的折叠层数要控制在合理范围，避免长期折叠后皮腔材料出现疲劳漏光的问题。从功能特性来看，整机结构分为机身主体、镜头组件、皮腔连接机构、卷片机构、快门触发机构、取景系统几个核心模块，机身主体采用薄金属冲压折弯成型的框架结构，内部预留胶卷仓、卷片轴安装位、计数机构安装槽，机身两侧的蒙皮贴合区域做了细微的滚花处理，提升握持时的摩擦力，同时兼顾复古外观的质感。镜头组件采用多层嵌套的镜筒结构，最前端是滤镜安装螺纹，中间集成快门速度调节环、光圈调节环，调节环的定位手感通过内部的弹簧钢珠与定位凹槽配合实现，每个档位的转动阻尼控制在0.15-0.2N·m区间，避免使用时误触改变参数。皮腔部分采用多层复合的遮光材料，外层为耐磨的人造革或真皮材质，中间层是不透光的黑卡纸衬层，内层做防反光的植绒处理，皮腔两端通过金属压圈分别与镜头底座、机身前框密封连接，连接位置做了翻边压合处理，杜绝边缘漏光的隐患。设计过程中采用曲面与实体结合的建模思路，对于镜筒的光学安装基准面、卷片轴的同轴度配合面、皮腔安装的密封面这类有严格尺寸公差要求的结构，全部采用实体特征建模，保证尺寸参数的可加工性；对于机身外壳的曲面过渡、皮腔折叠后的褶皱形态、调节环的防滑纹理这类外观或非配合曲面，采用曲面建模方式实现，兼顾外观还原度与建模效率。外形尺寸方面，收纳状态下整机厚度控制在35mm以内，展开使用时镜头前端到机身背部的距离根据对焦距离在80-120mm区间动态变化，整机宽度控制在145mm，高度控制在95mm，适配常规的手掌握持尺寸，安装边界上，机身背部的后盖采用铰链加锁扣的结构，锁扣的扣合压力要保证后盖闭合后胶卷仓完全密封，同时开启力度控制在10N左右，方便用户更换胶卷；机身顶部的过片旋钮、快门按钮、回卷旋钮的布局要符合常规操作逻辑，快门按钮的按压行程控制在1.5mm，触发压力控制在5N左右，避免按动快门时造成机身抖动影响成像。卷片机构采用齿轮传动结构，过片旋钮转动时通过齿轮组带动卷片轴转动，同时联动计数盘跳字，当卷片到下一帧位置时，限位机构自动锁止过片旋钮，避免重复过片或卷片不足，快门上弦机构与过片机构做联动设计，过片完成后自动完成快门上弦，减少用户操作步骤。取景系统采用旁轴取景结构，取景器光路通过独立的透镜组实现，取景框内标注对应画幅的取景范围与视差补偿标记，近距离拍摄时的视差补偿量通过取景器内部的补偿镜片偏移实现，保证取景范围与实际成像范围的偏差控制在5%以内。整机的金属外露零件表面做了发黑或镀铬处理，发黑处理的零件主要是机身内部的结构件，提升防锈能力的同时减少内部反光，镀铬处理的零件主要是镜头外圈、调节环、顶部旋钮这类外露操作件，兼顾耐磨性能与复古外观质感。
