路虎卫士2K1变速箱防护钣金结构

做越野车型底盘防护设计快十年，经手的护板类结构少说也有几十套，这套适配路虎卫士2K1的变速箱防护件，是典型的硬派越野改装场景下的功能导向设计。先从实际应用场景说，硬派越野穿越非铺装路面时，路面凸起的石块、倒伏的硬木根、交叉轴工况下托底的冲击力，最先威胁的就是底盘下部裸露的变速箱壳体——原厂的塑料护板仅能阻挡泥水飞溅，面对硬物冲击几乎没有防护能力，一旦壳体磕碰开裂漏出变速箱油，野外环境下几乎没有抢修可能，直接会让车辆失去行驶能力，这类金属防护板就是针对这个痛点开发的底盘防护部件。

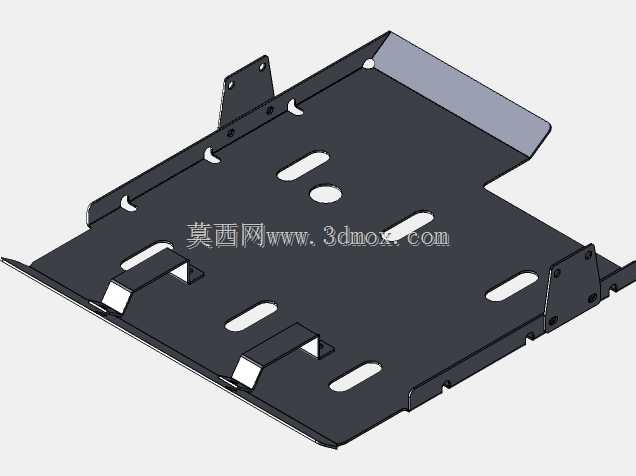

从结构设计思路来看，整个件采用一体化冲压折弯成型的钣金主体，没有多余的焊接拼接结构，这是考虑到越野工况下持续的颠簸振动，焊接位置容易出现应力集中开裂的问题，一体成型的结构整体抗扭、抗冲击刚度更好，长期使用的结构稳定性更高。主体板面的开孔不是随意布置的，长圆形的漏砂孔是为了穿越泥泞、砂石路段时，进入护板与底盘间隙的泥沙、积水可以快速排出，避免护板内部积沙增重、甚至长期积水腐蚀底盘部件；圆形的工艺孔兼顾了减重和后期维护时的观察需求，不用拆卸护板就能快速查看变速箱下部的油液渗漏情况。板面向上冲压成型的几道加强筋，是在不增加板材厚度的前提下提升板面抗冲击刚度的核心设计，毕竟如果单纯靠加厚板材来提升强度，会大幅增加护板自重，既提升油耗，也会给底盘安装点带来额外的静载荷，通过结构筋的布置，能让板材在受到垂直方向的冲击时，把冲击力快速分散到整个板面，再传导到两侧的安装支架上，避免局部受力变形顶碰变速箱壳体。

再看安装边界的设计，护板两侧的安装支耳是和主体一体折弯后做了翻边强化，安装孔位完全匹配原厂底盘的预留安装位，不需要在底盘大梁上额外打孔、焊接，避免破坏原厂底盘的防锈涂层，也降低了改装的施工难度，普通维修店用常规套筒工具就能完成安装。护板前缘做了向上的大角度折弯翻边，这个结构是为了在车辆向前行驶托底时，让护板可以顺着障碍物的坡面滑过去，而不是直接硬碰硬顶住障碍物，把行驶的冲击力转化为沿板面的分力，降低安装点被扯断的风险；后缘的缺口是为了避开变速箱下部的放油螺丝、油液管路位置，日常保养更换变速箱油时，不需要完全拆卸整块护板，就能完成放油、加注操作，兼顾防护性和维护便利性。

尺寸匹配上，整个护板的覆盖范围完全包裹住变速箱油底壳以及下部的阀体结构，边缘和周边底盘部件的间隙控制在8-12mm，既不会因为间隙过小在车身扭转时和周边部件产生摩擦异响，也不会因为间隙过大给硬物留下磕碰壳体的空间。板材边缘全部做了钝化包边处理，没有裸露的锋利切割边，避免安装施工或者后期检修时划伤施工人员，也能减少边缘位置的应力集中，降低长期振动下边缘开裂的概率。这类防护件的设计核心从来不是做一块厚重的铁板挡在底盘下方，而是在重量、强度、安装便利性、维护友好性之间找到平衡，既要能扛住越野场景下的冲击，也不能给日常行驶带来额外的负担，更不能因为加装防护件反而影响车辆原有部件的正常维保和使用。
