铃木吉姆尼底盘油箱防护钣金结构

　　做硬派越野底盘防护设计快十年，经手的护板类结构少说也有上百套，这次拿到的吉姆尼专用油箱防护件，算是把小排量硬派小车的底盘防护痛点摸得很透。很多刚接触越野改装的设计师容易陷入一个误区，觉得护板越厚、覆盖面积越大防护效果越好，实则不然，尤其是吉姆尼这类轴距短、底盘布局紧凑的车型，冗余的防护结构反而会成为越野时的累赘，要么卡滞托底后的脱困动作，要么挤占底盘原有部件的安装间隙，甚至会在剧烈颠簸时和周边部件产生硬干涉，磨破油管、线束的案例在改装圈里并不少见。

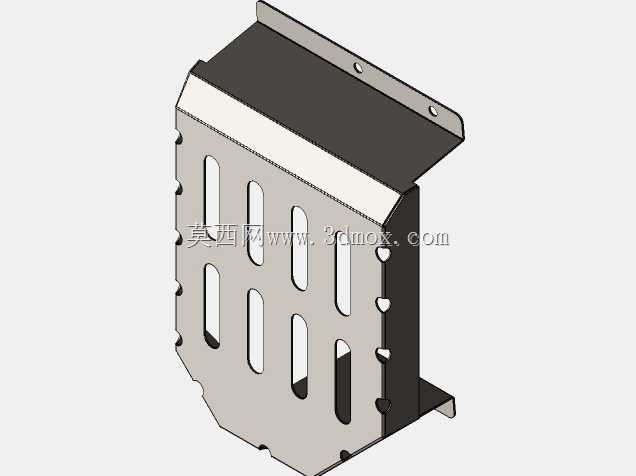

　　这款防护件的安装边界完全贴合第三代吉姆尼的底盘纵梁预留孔位，不需要在车架上额外打孔，所有安装点位都对应原厂底盘的预装螺母位置，上沿的翻边结构刚好卡在纵梁下平面的限位槽里，安装时不需要额外做定位调整，单人就能完成装配。整体外形顺着油箱底部的弧度做了切角处理，靠近车尾的一侧做了圆弧收边，避免倒车冲坡时护板后沿戳进泥土里形成拖拽阻力；靠近车头的一侧做了向上的倾斜导角，正向托底时能顺着障碍物的斜面滑过去，不会直接把撞击力硬扛在护板和车架连接点上，这点设计比市面上很多直角边缘的通用护板要实用很多。

　　护板主体的散热减重孔排布也很有讲究，七组长条形开孔顺着车辆行驶方向布置，行驶时迎面气流能直接穿过开孔吹到油箱表面，不会因为加装金属护板导致油箱散热不畅，尤其是长时间低速攀爬越野时，油箱内燃油晃动产生的热量能及时散出，避免夏季高温时燃油压力异常。开孔的边缘都做了向内的翻边处理，一方面能提升整块钣金的结构强度，普通的碎石撞击根本不会让护板产生凹陷变形，另一方面翻边形成的加强筋结构顺着受力方向布置，当护板中部受到托底撞击时，冲击力能顺着加强筋分散到四个角的安装点位，不会在护板中间形成应力集中导致开裂。

　　从实际越野场景来看，吉姆尼的油箱位置刚好在前后轴之间的偏下位置，是穿越非铺装路面时最容易被石块、树桩剐蹭的部位，原厂的塑料护板只能防路面溅起的小碎石，遇到交叉轴路况的凸起石块很容易被扯破，一旦油箱被磕破漏油，在野外环境下几乎没有应急修复的可能。这款金属防护件和油箱表面预留了15mm的安全间隙，就算护板受到撞击产生一定形变，也不会直接顶到油箱壳体，间隙里还能预留出少量泥沙的堆积空间，不会因为护板和油箱之间卡满泥沙导致长期磨损油箱表层的防腐涂层。

　　设计上没有做多余的侧向延伸，刚好覆盖油箱的整个底部投影区域，侧面留出了汽油滤芯、油管接头的操作空间，日常保养更换滤芯时不需要整块拆下护板，只需要松开对应位置的两颗固定螺栓就能操作，比全包式的护板维护便利性高很多。固定螺栓全部采用内嵌式的沉头设计，螺栓头部不会突出护板平面，托底时不会被障碍物刮到螺栓头导致固定点失效，每个安装点都加了双层的减震垫片，能过滤掉行驶时护板产生的共振异响，不会在车厢内听到明显的金属震动噪音。

　　很多人会担心加装金属护板会增加车头重量影响配重，这款护板整体采用薄钢板冲压成型，在保证结构强度的前提下控制了整体重量，不会给前悬增加过多的簧下质量，对车辆的操控性影响微乎其微。护板表面做了哑光的防腐喷塑处理，常年接触泥水、路面融雪剂也不会轻易生锈，边缘的所有毛刺都做了钝化处理，安装时不会划伤施工人员的手部，也不会在行驶过程中割到飞溅起来的管线。

　　从建模逻辑来看，这个结构完全是按照实车扫描的底盘点云做的逆向设计，所有的曲面弧度都和底盘布局完全匹配，没有出现很多改装件常见的安装孔位偏差、需要现场掰弯调整的问题，每一个折弯角度都经过实车试装验证，就算是没有改装经验的用户，对照安装说明也能顺利完成装配。护板的下平面比原厂油箱最低点低了8mm，刚好能在托底时最先接触障碍物，又不会过多降低车辆的最小离地间隙，平衡了防护性和通过性的需求，这点是很多同类产品没有做好的地方——要么护板装完比原车最低点低了两三厘米，随便过个沟就托底，要么护板比油箱还高，根本起不到防护作用。
