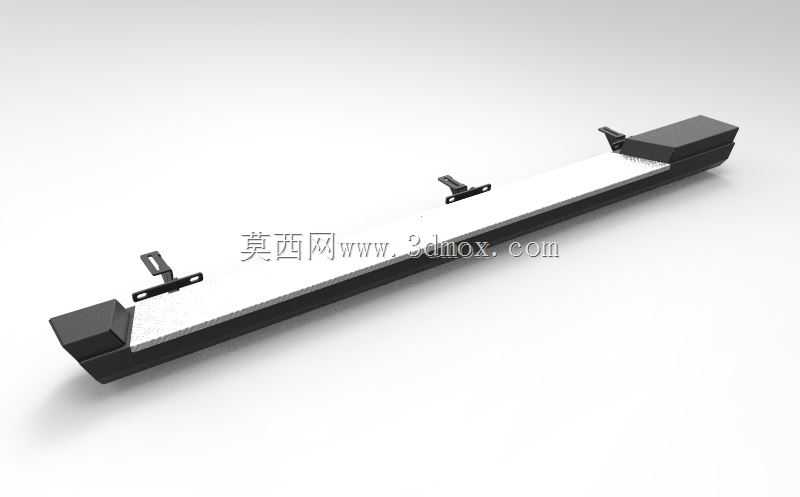

Jeep牧马人JK车型专用侧踏板结构设计

在硬派越野车型的改装与原厂配件体系中，侧踏板是兼顾实用功能与车身防护属性的典型部件，本次针对Jeep牧马人JK开发的侧踏板结构，完全围绕该车型的底盘布局、车身轮廓以及越野场景的使用需求展开设计。从实际应用场景来看，这类侧踏板首先要满足日常驾乘人员上下车的踩踏支撑需求，牧马人JK车型本身离地间隙较高，尤其是升高改装后的车型，老人、儿童以及穿着厚重户外装备的驾乘人员上下车时，侧踏板能够提供合适的踩踏高度，降低上下车的跨步幅度，避免蹭脏裤腿或者上下车时重心不稳发生磕碰。除了日常通勤的使用场景，在非铺装路面越野穿越时，侧踏板还承担着车身侧面防护的作用，当车辆在狭窄林道、岩石路段通行时，侧踏板可以率先承接来自侧面障碍物的剐蹭、撞击，避免直接损伤车门下沿、车身侧围的钣金结构，降低越野过程中的车身损伤概率。

从功能特性层面来看，该侧踏板的踩踏面做了防滑纹理设计，表面的凹凸结构能够在鞋底沾有泥水、积雪的情况下依然提供足够的摩擦力，避免踩踏时打滑。踏板主体采用分段式受力结构，踩踏区域的承重能力经过针对性强化，能够满足单侧同时站立两名成年人的承重需求，不会出现踩踏变形、焊缝开裂的问题。两端的包角结构采用圆弧过渡设计，既可以降低越野时剐蹭障碍物的阻力，也能避免尖锐棱角在人员上下车时造成磕碰划伤。安装支架部分采用与底盘预留孔位完全匹配的设计，不需要在车身底盘上额外打孔，直接利用原厂底盘的螺纹安装位进行固定，安装过程不会破坏车身原有防腐层，也不会影响底盘通过性，支架与踏板主体之间采用螺栓连接的可拆卸结构，后期如果出现支架变形或者踏板面磨损，可以单独更换对应部件，降低维护成本。

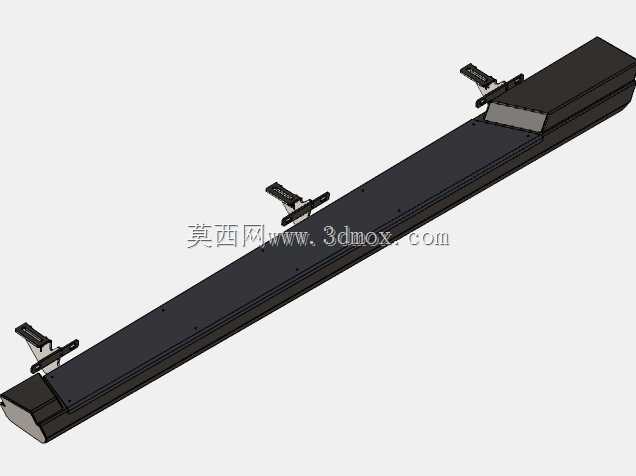

设计思路上，首先是贴合牧马人JK的车身侧面线条，踏板整体的弧度与车门下沿的轮廓完全匹配，安装后与车身侧面的间隙均匀控制在5mm以内，既不会因为间隙过大显得突兀，也不会因为间隙过小在车身扭转时发生摩擦异响。安装点的布局充分考虑了底盘受力分布，三个安装支架分别对应底盘纵梁的加强位置，将踩踏时的受力直接传递到车身纵梁结构上，避免局部应力集中导致的安装位变形。踏板的离地高度经过反复校核，在保证踩踏便利性的同时，尽可能缩小踏板向下突出的尺寸，避免越野时托底撞击踏板，踏板外沿突出车身侧面的宽度控制在120mm，既能够满足踩踏时的脚部放置空间，也不会因为突出过宽影响车辆在狭窄路段的通行能力，同时还能在一定程度上阻挡车轮卷起的泥水直接溅到车门侧面，减少车身清洗的频次。

从安装边界与尺寸参数来看，该侧踏板整体长度适配牧马人JK双门版车型的前后门跨度，安装后前端与前轮轮眉后沿的间隙保持在20mm，后端与后轮轮眉前沿的间隙保持在20mm，不会干涉车轮的转向跳动，也不会影响车门的正常开启关闭。安装支架的厚度达到4mm，采用高强度钢板冲压成型后做电泳防腐处理，能够适应高湿、高盐雾的使用环境，避免长期使用后出现锈蚀问题。踏板主体的踩踏面宽度达到80mm，能够完全容纳成年男性的脚掌宽度，踩踏时脚部受力均匀，长时间站立也不会出现硌脚的问题。整体结构在建模过程中完全按照实车扫描的点云数据进行匹配，所有安装孔位的位置度误差控制在0.5mm以内，确保实车安装时能够直接对位，不需要现场扩孔或者调整支架位置，降低安装难度。针对越野场景的特殊需求，踏板底部做了加强筋设计，当车辆侧面受到岩石撞击时，加强筋能够分散撞击力，避免踏板主体出现弯折变形，同时踏板表面的防滑结构采用一体冲压成型，相比后期粘贴的防滑条更加耐用，不会因为长期踩踏或者高温暴晒出现脱落问题。
