铝合金汽车悬架控制臂扫描逆向模型

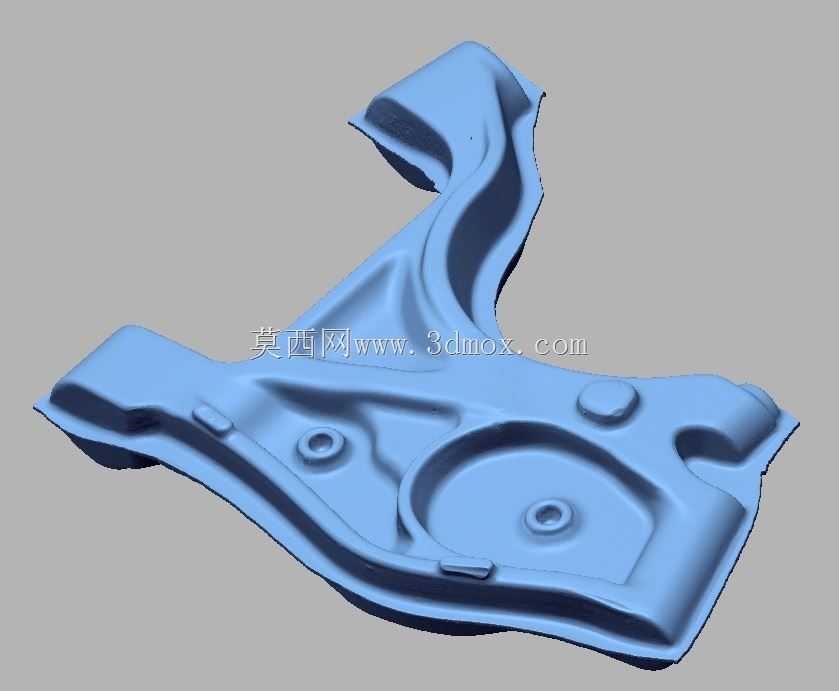

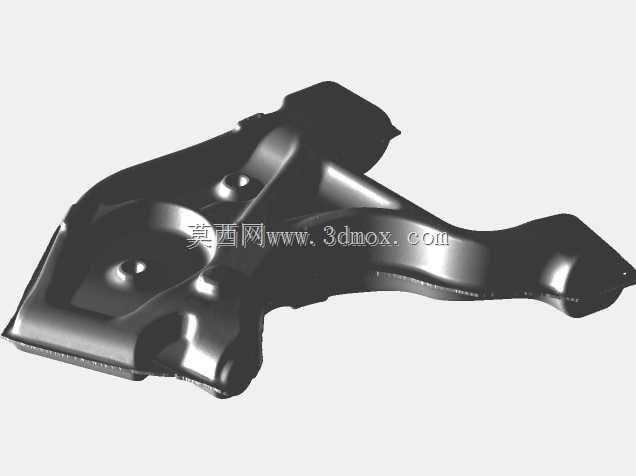

在汽车底盘悬架系统的开发与逆向复刻工作中，控制臂作为连接车轮转向节与车身副车架的核心受力构件，其曲面精度、安装点位匹配度直接决定了整车行驶过程中的操控稳定性与滤震表现。本次通过三维扫描获取的铝合金锻件实体数据，完整还原了量产控制臂的所有几何特征，可直接用于同型号配件的复刻开发、性能仿真分析以及改装件的结构优化参考。从实际装车场景来看，这类冲压锻造成型的铝合金控制臂多用于乘用车主销后倾、外倾参数的定位约束，日常行驶中需要承受来自路面的纵向冲击、转向时的横向载荷以及制动过程中的扭转力矩，因此其本体的加强筋布局、安装凸台的厚度设计都经过了多轮台架疲劳验证，扫描得到的点云重构模型完整保留了这些经过量产验证的结构细节，不需要从零开始做拓扑优化的试错。从结构特征来看，该构件整体采用变厚度冲压锻压成型工艺，主体曲面为大弧度的空间异形结构，三个安装端点分别对应球头销连接位、衬套压装位以及减震器支耳连接位，每个安装位都设计有凸起的定位凸台与沉孔结构，避免装配过程中出现定位偏移。本体上分布的多道纵横加强筋并非等距规则排布，而是根据CAE应力云图的受力集中区域做了针对性的加厚处理，在保证整体重量控制在轻量化指标范围内的前提下，大幅提升了构件的抗弯曲、抗扭转疲劳强度，避免长期交变载荷作用下出现应力开裂。在逆向建模的实际应用中，这类扫描得到的实体模型可以直接导入有限元分析软件，设置对应的材料属性为6061-T6铝合金，模拟不同工况下的载荷输入，就能快速得到构件的应力分布、变形量数据，为后续的国产化替代、结构轻量化改型提供精准的几何基准。不同于正向设计中从参数化草图开始搭建的模型，扫描重构的模型完全贴合量产件的实际成型尺寸，包含了锻压工艺带来的微小拔模斜度、圆角过渡特征，这些细节在正向设计中往往容易被忽略，却会直接影响后续模具开发的合模精度、以及成品件的装配匹配度。从安装边界维度来看，三个安装点位的孔位中心距、安装面的平面度、衬套压装孔的内径公差都在扫描过程中做了高精度数据采集，重构后的模型可以直接用于生成工装夹具的定位面，不需要再对实件进行反复的三坐标测量。在汽车后市场配件开发领域，这类高精度扫描模型能够大幅缩短开模前的测绘周期，避免人工测绘带来的尺寸累积误差，尤其是对于这类空间曲面占比超过70%的异形锻件，传统的卡尺、高度尺测绘根本无法完整还原曲面的曲率变化，而三维扫描获取的全域点云数据，能够保证重构模型与原实物的曲面偏差控制在0.1mm以内，完全满足汽配行业的配件互换精度要求。在日常的结构设计教学与逆向工程练习中，该模型也可以作为典型的汽车底盘受力构件案例，帮助从业者理解异形锻件的加强筋布局逻辑、安装点位的设计思路，以及锻压工艺对零件结构设计的约束要求，避免设计出无法通过锻压工艺成型的理想化结构。
