立式手动压紧式夹钳结构设计

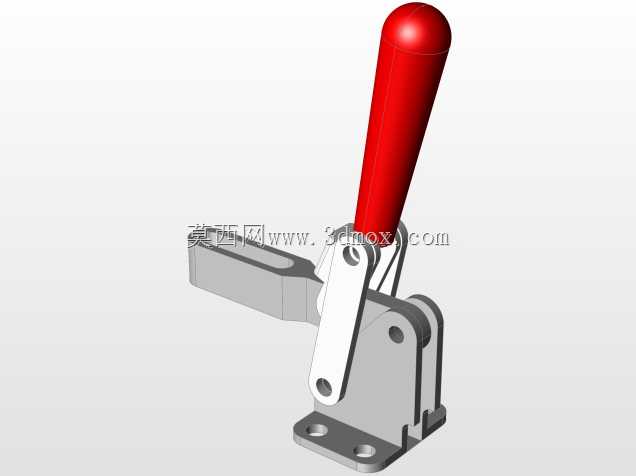

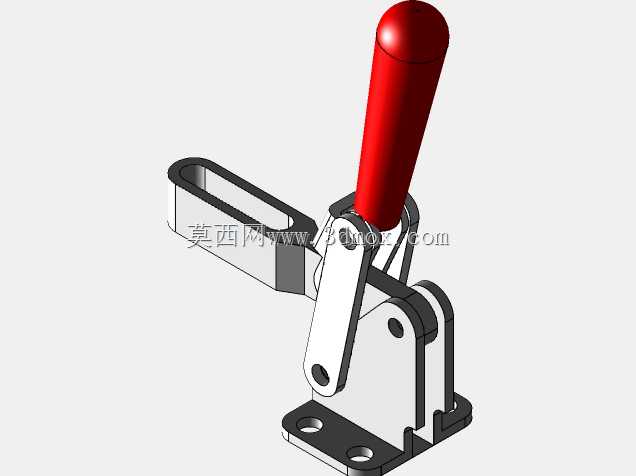

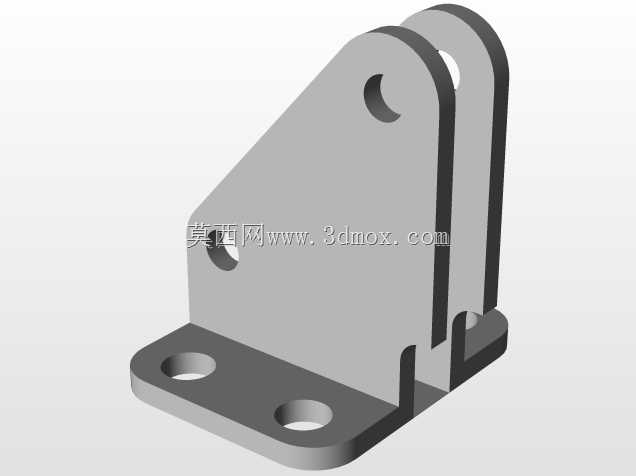

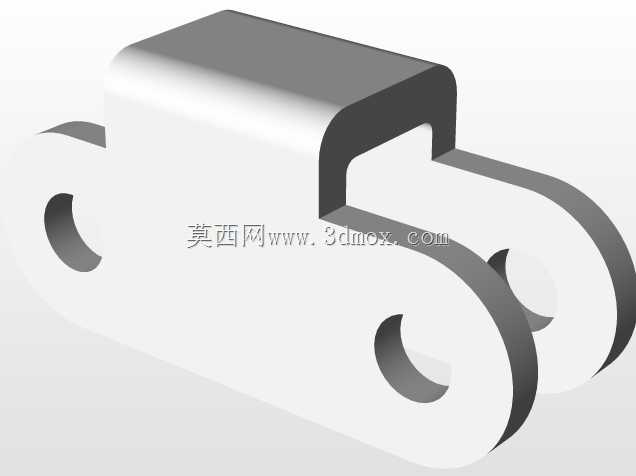

在工装夹具设计、非标设备工位配套、小型工件装配加工场景里，手动压紧夹钳是出现频率极高的功能部件，这类部件不需要外接动力源，依靠纯机械结构的力放大与自锁特性，就能在小操作力输入下输出足够的压紧力，同时在加工振动、外力扰动下保持夹紧状态不松脱，是小批量生产、工装快换、人工操作工位里性价比极高的夹紧方案。这款立式手动夹钳采用垂直压合的布局形式，操作手柄处于竖直状态时为夹紧锁止位置，扳动手柄至水平侧方即可完成松脱，操作行程清晰，工位操作人员可以通过手柄的位置直观判断夹紧状态，避免出现虚夹、未锁止的操作失误。从结构原理来看，这款夹钳利用肘节机构的死点自锁特性设计，当手柄扳动至夹紧位置时，内部连杆机构刚好越过力的传递死点，此时即使被夹紧工件存在反作用力、或者设备运行产生持续振动，机构也不会自行松脱，不需要额外增加锁止销、紧固旋钮等附件，操作步骤极简，单次夹紧与松脱的动作耗时不超过1秒，非常适合高频次重复装夹的工位使用。夹钳的底座采用带安装孔的平板式设计，安装面为平整的机加工面，两个安装孔的孔位间距经过标准化设计，可以直接通过螺栓固定在工装平板、设备工作台、焊接工装架的T型槽或预制螺纹孔上，安装时不需要额外加工适配的连接座，只要保证安装面平面度满足要求，拧紧固定螺栓即可完成安装，安装边界清晰，不会和周边的定位块、工件避让空间产生干涉。夹钳的压臂采用长槽式可调设计，压头的伸出长度可以根据被夹紧工件的高度、位置进行调整，适配不同厚度、不同装夹高度的工件，不需要针对单一工件定制压臂，通用性极强。手柄部分采用包覆式绝缘防滑握套，操作人员戴劳保手套操作时也不会出现打滑，握套的弧度贴合手部施力角度，长时间重复操作也不容易产生手部疲劳。在实际应用场景中，这类夹钳常被用于焊接工装的工件定位压紧，焊接过程中产生的飞溅不会破坏夹钳的铰接结构，只要定期清理铰接位置的焊渣、涂抹少量润滑脂即可长期保持动作顺畅；在木工加工、板材裁切工位，这类夹钳可以快速固定待加工板材，避免加工过程中板材移位导致的尺寸偏差；在小型零部件的装配工位，夹钳可以将待装配的基座固定在工作台上，解放操作人员的双手，方便完成螺丝拧紧、零件压装、线束排布等装配动作；在检测工位上，这类夹钳也可以用来固定待检测工件，保证检测过程中工件位置固定，检测数据稳定可靠。设计这类夹钳的三维结构时，需要重点关注铰接点的位置公差，各个连杆之间的铰接间隙要控制在合理范围内，间隙过大会导致夹紧状态下存在旷量，压紧位置精度不足，间隙过小则会导致扳动手柄时卡滞，操作力陡增；压臂的强度需要根据额定夹紧力进行校核，避免长时间满负载使用后压臂产生塑性变形，导致夹紧行程不足、自锁失效；底座的安装孔位置需要和通用工装的孔系标准匹配，降低用户安装适配的难度；所有铰接位置都需要设计润滑通道或者预留润滑空间，保证长期使用过程中铰接副不会因为缺锈产生卡滞。这款夹钳的整体外形紧凑，竖直安装后占用的工作台面积极小，夹紧状态下手柄不会超出工作台的安全操作边界，不会对周边的操作人员、设备部件产生剐蹭风险，松脱状态下压臂的抬起高度足够，方便工件取放，不需要额外避让压臂位置。和卧式夹钳、推拉式夹钳相比，立式夹钳的操作力方向为竖直向下，更符合操作人员的施力习惯，在空间受限的工位上也能顺利完成操作，不需要预留过大的手柄扳动空间。
