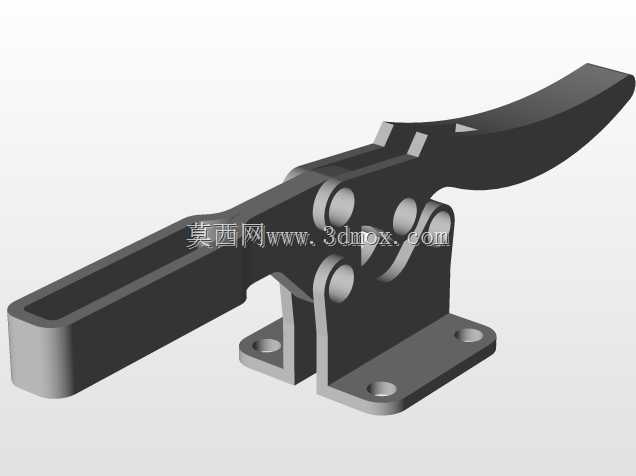

卧式带底座快速压紧夹钳结构设计

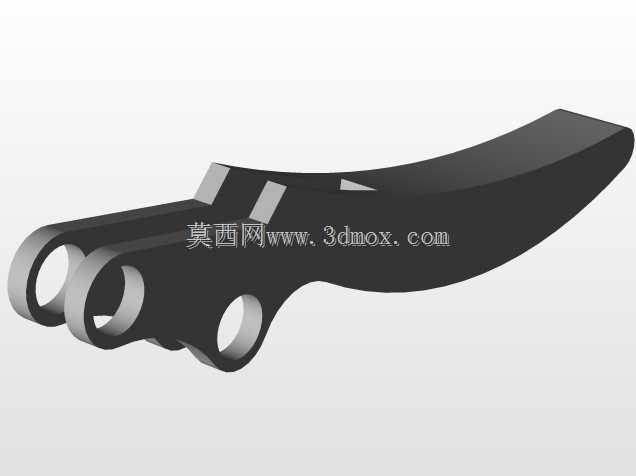

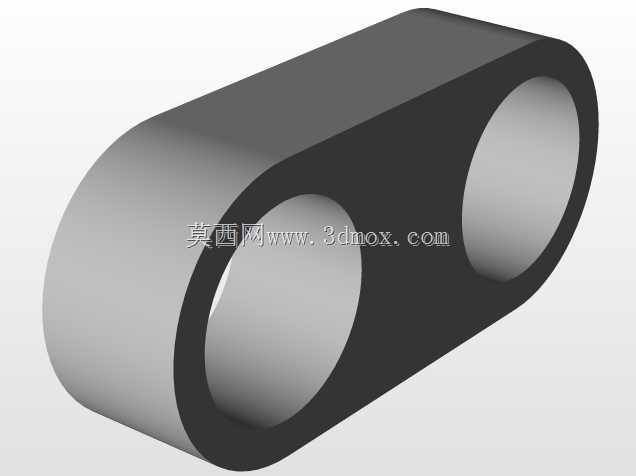

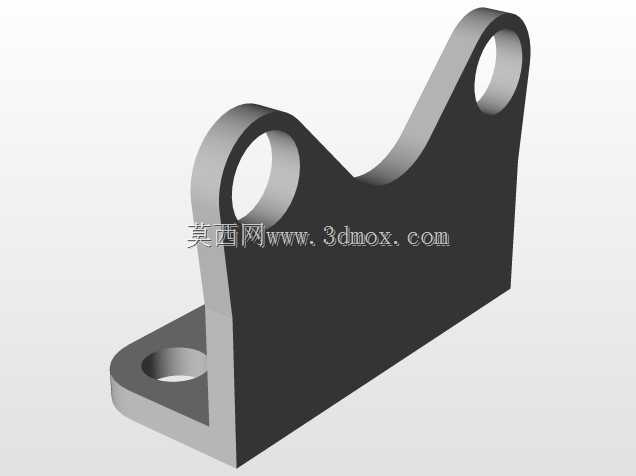

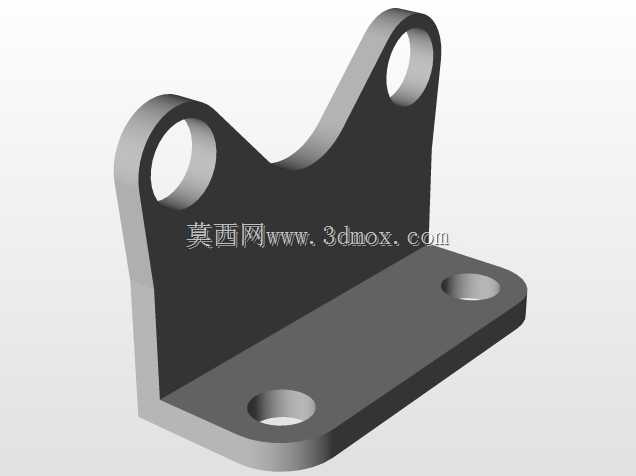

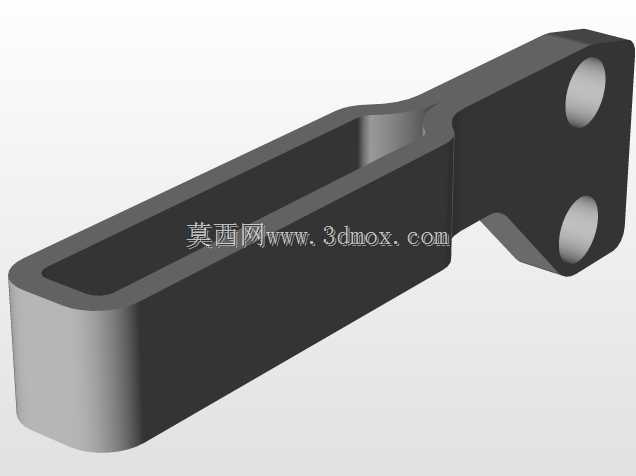

在工装夹具设计、小型工件装配、非标设备工位定位场景中，这类卧式带底座的快速压紧夹钳是使用频率极高的压紧执行元件，区别于传统螺栓压紧、螺旋压板的操作模式，它依靠连杆机构的死点锁紧特性实现快速开合，能在单步扳动操作的行程内完成工件的压紧与释放，大幅降低工位操作的辅助时间，在批量小件加工、电子组件装配、木质工件胶合固定、钣金件定位焊接等场景中都有广泛适配性。从实际功能逻辑来看，该夹钳的核心作用是在加工或装配过程中，对被夹持工件施加稳定的垂直压紧力，避免工件在受切削力、装配冲击力、胶合张力时出现位移、翘曲或错位，相比垂直式夹钳，它的卧式手柄布局更适合安装在工作台面侧边、工装基板的低位区域，操作时手柄不会高出工作台面过多，能减少工位操作的空间干涉，也能避免操作人员在工位移动时误碰手柄导致夹钳松脱。从结构设计思路上拆解，整个夹钳采用多连杆铰接的力学结构，压臂、联动杆、手柄、安装底座之间通过圆柱销轴实现铰接，当手柄扳动到锁紧位置时，联动杆与压臂的铰接点会越过连杆机构的死点位置，此时即使压紧端受到工件的反向撑开力，机构也不会自行松脱，能持续保持稳定的压紧力，不需要额外增加锁止结构；压臂的前端做了平直的压接面设计，可根据实际使用需求加装橡胶压头、聚氨酯垫块，避免压伤工件表面，也能适配不同表面硬度的被夹持工件。安装底座采用带两个安装孔的法兰式结构，安装孔为沉头设计，可使用内六角螺栓将整个夹钳固定在工装基板、工作台面或者专用夹具座上，安装边界的设计充分考虑了通用工装的安装兼容性，两个安装孔的孔距适配常规工装的T型槽间距、铝型材的安装孔位标准，不需要额外加工过渡连接板就能直接完成安装；底座与压臂的支撑部分做了一体化的折弯加强结构，能承受压紧过程中的反向弯矩，避免长期反复开合后底座出现变形，导致压紧精度下降。手柄部分做了符合人体工学的弧形弯曲设计，扳动时的受力方向与操作人员的手腕施力方向匹配，长时间反复操作也不容易出现手部疲劳，手柄的末端没有尖锐棱角，操作时的握持安全性更好。铰接销轴的配合间隙经过合理设计，既保证各连杆部件转动灵活无卡滞，又不会因为间隙过大导致压紧位置出现偏移，长期使用后的磨损量也能控制在合理范围内，常规工况下不需要频繁更换铰接销轴就能保持压紧精度。在实际选型适配时，这类夹钳的压臂开合行程可以满足不同厚度工件的压紧需求，当被夹持工件的厚度在设计行程范围内时，只需要扳动手柄到死点位置就能获得稳定的压紧力，不需要像螺旋压板那样反复调整螺栓的压紧行程，对于需要频繁更换工件的工位来说，能将单次装夹的时间压缩到一秒以内，大幅提升工位的作业效率。在焊接工装场景中使用时，夹钳的钢结构本体可以承受焊接过程中的飞溅烫蚀，不会因为少量焊渣溅落就出现机构卡滞；在木工胶合场景中使用时，压臂的均匀施力可以避免工件胶合面出现局部压力不足导致的开胶问题；在机加工小件装夹场景中，稳定的锁紧力可以承受铣削、钻削过程中的切削振动，不会因为振动导致夹钳松脱引发加工废品。整个夹钳的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，在工位密集的装配线中使用时，不会刮擦操作人员的衣物或者划伤工件表面，各铰接部位的转动副没有外露的易卡滞缝隙，日常维护只需要定期在销轴位置滴注少量润滑油就能保持操作顺畅，不需要复杂的拆解保养。
