带支架式线缆收放卷绕工装结构

在车间布线作业、户外临时供电铺设、机电设备现场维保、影音工程线缆布设这类场景里，线缆的规整收放一直是影响作业效率的细节环节——散乱拖拽的线缆不仅容易出现外皮磨损、线芯弯折受损的问题，还会在作业现场形成绊倒隐患，收卷时如果排线不均，下次放线还容易出现打结、卡滞的情况，这款带落地支架的卷绕结构就是针对这类实际痛点完成的结构设计。

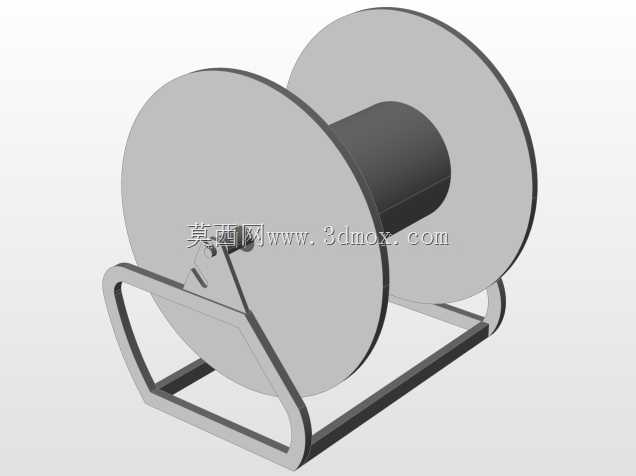

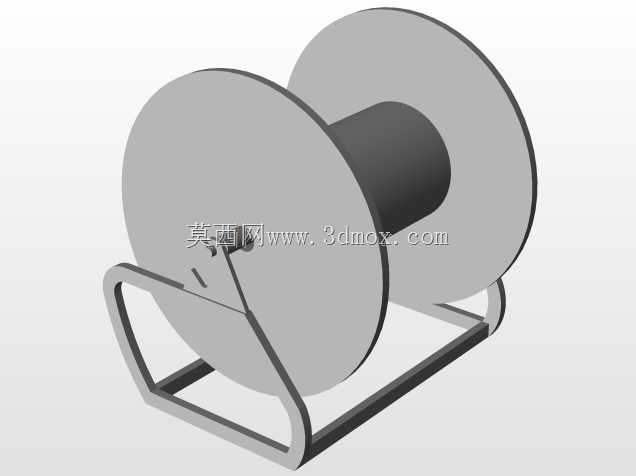

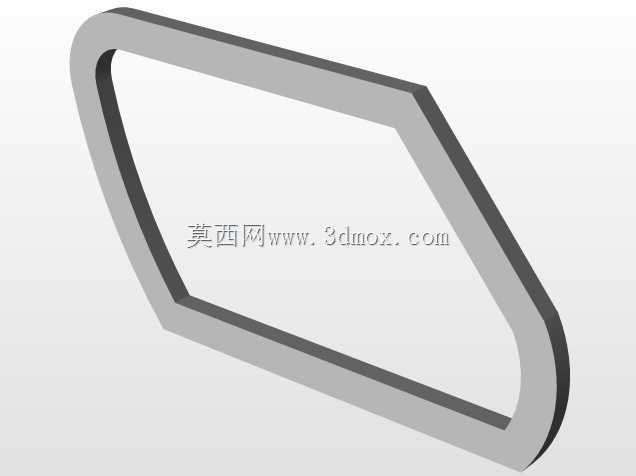

从实际使用的功能逻辑来看，这套结构核心分为卷绕主体与支撑机架两个部分，中间的筒状卷芯是直接承载线缆的部位，两侧的圆形挡盘直径大于卷芯外径，能够在卷绕过程中对线缆形成侧向约束，避免线缆从卷芯侧边滑脱，挡盘边缘做了小弧度的圆角过渡，不会在收放线过程中剐蹭线缆外绝缘层；支撑部分采用弯折成型的框式结构，底部是平直的支撑边，放置在地面时能够形成稳定的支撑面，不需要额外打膨胀螺栓固定，在临时作业场景下可以随时挪动位置，支架上部的弯折臂直接承托卷绕主体的转动轴，让卷盘能够绕轴顺畅转动，放线时只需要拖拽线缆端头，卷盘就会跟随转动持续送线，收线时转动卷盘就能将线缆逐层排布在卷芯上，不需要人工托举沉重的线盘作业。

做这套结构的三维设计时，首先要考虑的是不同线径线缆的适配边界，卷芯的轴向长度要匹配常规作业线缆的单卷长度对应的堆叠宽度，两侧挡盘的直径差要预留足够的卷绕容量，避免卷绕到最后线缆高出挡盘出现松脱；支撑支架的弯折角度经过反复校核，要让卷盘的最低点距离地面留有足够的间隙，转动过程中不会和地面、支架底部横梁产生摩擦剐蹭，同时支架的重心要落在底部支撑边框的围合范围内，就算卷盘上满载线缆，整体结构也不会出现侧翻的情况。转动配合的部位预留了合理的间隙，不需要加装精密轴承就能实现顺畅转动，适配车间、户外这类多粉尘的作业环境，不会因为细小颗粒进入配合间隙就出现卡滞，日常维护只需要定期清理转动部位的积尘即可，不需要复杂的润滑保养。

从安装与使用的边界尺寸来看，底部支架的横向跨度控制在常规单人可搬运的范围内，整体重量不会过大，作业人员可以单人完成短距离的位置转移；卷盘的转动高度设置在成年人腰腹位置，不管是站立收线还是拖拽放线，都不需要过度弯腰或者抬臂，长时间作业也不容易产生肢体疲劳。支架的管材壁厚选择兼顾了结构强度与整体重量，满载线缆时支架的弯折部位不会出现塑性变形，长期使用也不会因为反复承重出现焊缝开裂、结构形变的问题。

在实际工程应用中，这类卷绕结构除了用来收放电力电缆，还可以适配气动软管、水管、焊接送丝软管这类柔性长材的收纳与布设，只需要根据所收纳物料的最小弯曲半径调整卷芯的直径，避免柔性物料在卷绕过程中因为弯曲半径过小出现内部损伤——比如收纳带屏蔽层的通讯线缆时，卷芯直径要大于线缆直径的10倍以上，防止屏蔽层因为过度弯折出现断裂，影响信号传输性能；如果是收纳高压气动软管，还要校核挡盘的强度，避免软管卷绕过程中产生的回弹力挤压挡盘出现形变。这套结构没有多余的复杂零件，所有构件都是常规的板材、管材弯折焊接成型，加工难度低，后期如果出现部件损坏，现场的机加工班组就可以完成备件加工更换，不需要采购专用的替换配件，非常适合生产车间、工程施工队这类场景自行制作使用。
