十字线投射四象限激光定位装置结构

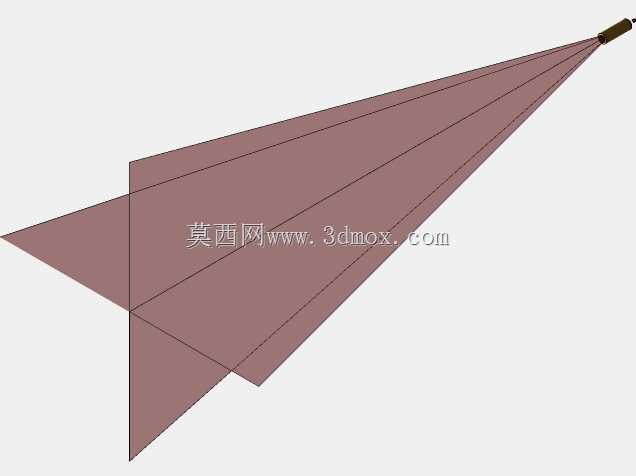

在工业现场的对位、标线、定位校准场景中，这类十字线投射的四象限激光装置是视觉检测、工位对位、设备校准环节常用的核心光电部件，不同于普通点状激光模组，它能够同时输出相互垂直的两道扇形激光平面，在投射目标面上形成清晰的十字基准线，为加工、装配、检测环节提供可视化的位置参考。从结构设计逻辑来看，该装置的核心出光部分采用柱面镜分光结构，将单束激光通过两组正交布置的柱面透镜分别扩束为90度以上张角的扇形光幕，两道光幕在空间中正交交汇，最终在任意距离的投射面上形成连续十字标线，这种结构相比传统采用分光棱镜的十字线方案，光损更低，标线均匀度更好，在3-5米的常规工作距离下，线宽可以控制在1mm以内，能够满足大部分工业工位的定位精度要求。装置的外壳采用圆柱形一体化结构设计，尾部预留标准M12外螺纹安装接口，适配工业现场常用的安装支架、调节座，安装时可以通过螺纹配合实现轴向位置微调，配合支架的俯仰、偏摆调节结构，能够快速将十字线的交点对准需要标定的基准位置，外壳直径控制在20mm以内，整体长度不超过80mm，占用安装空间极小，可以在紧凑的设备内部、狭小工位旁完成布置，不会和周边的工装、运动部件产生干涉。从实际应用场景出发，这类激光装置常被用在钣金裁切工位的板材对位、印刷设备的套色校准、自动化装配线的工件定位、石材加工的走刀基准标定、纺织设备的布边对齐等场景，相比传统的机械靠模、人工划线定位方式，它属于非接触式基准输出，不会和工件产生接触磨损，标线位置不会因为工件表面的轻微起伏产生偏移，只要安装位置固定，基准线的位置精度可以长期保持，不需要频繁校准。设计过程中需要重点考量出光口的防尘密封结构，在工业车间多粉尘、多切削液飞溅的环境下，出光镜片外侧加装了钢化玻璃保护片，配合外壳端部的密封胶圈，能够达到IP65的防护等级，避免粉尘、水汽进入透镜组内部导致激光散射、标线模糊的问题；供电部分采用宽电压直流输入设计，适配工业现场常见的12V、24V直流供电回路，不需要额外搭配专用电源模块，接线时直接接入设备的控制回路即可正常工作，内部集成了恒流驱动电路，能够在供电电压波动±15%的范围内保持激光输出功率稳定，避免因为电压波动导致标线亮度变化，影响操作人员对位或者视觉相机的识别效果。从光路设计的细节来看，四象限的出光布局让两道扇形光幕的张角可以根据使用场景调整透镜参数，常规款的单道扇形光幕张角为110度，在距离出光口3米的位置，单道标线的长度可以达到5米以上，能够覆盖大尺寸工件的整个幅面，十字线的正交精度控制在0.1度以内，不会因为装配误差导致标线歪斜，影响定位基准的准确性；装置的头部采用锥形收腰设计，尽可能缩小出光口附近的结构尺寸，避免在小角度安装时外壳遮挡激光光幕，导致标线出现断差、缺角的问题。在安装边界的设计考量上，除了尾部的螺纹安装结构，外壳中部还预留了两个平行的锁紧平面，方便使用开口扳手完成安装锁紧，不需要使用管钳等工具夹伤外壳表面，安装时需要注意出光方向前方不能有透明、高反光的遮挡物，避免激光反射形成杂光，影响标线的清晰度；装置的工作环境温度范围覆盖-10℃到50℃，能够满足大部分普通工业车间的环境使用要求，在高温工位附近使用时需要额外加装隔热防护套，避免环境温度过高导致内部激光二极管寿命衰减。不同于普通的民用激光笔，这类工业级激光定位装置的连续工作寿命可以达到10000小时以上，内部没有易损运动部件，日常维护只需要定期擦拭出光口保护镜片上的粉尘即可，不需要拆解调整内部透镜结构，长期使用的维护成本极低。在结构建模过程中，需要重点还原透镜组的装配公差、外壳的密封结构、安装接口的标准尺寸，确保模型导入装配环境后，可以直接模拟安装状态，验证激光投射范围和周边工装的位置关系，提前排查安装干涉、光幕遮挡等问题，为后续的实际选型、安装布置提供准确的三维参考。
