工业用多接口电机控制器结构设计

在工业自动化产线的驱动控制环节，电机控制器是衔接上位控制指令与执行端电机的核心部件，这套结构设计充分考虑了车间复杂工况下的安装适配与使用可靠性。从实际应用场景来看，这类控制器可适配输送线驱动电机、小型工装变位机驱动单元、自动化专机的进给驱动模块等场景，承担电机启停控制、转速调节、运行状态反馈、过载保护触发等核心功能，能在常规工业环境下稳定完成动力输出的调控任务。

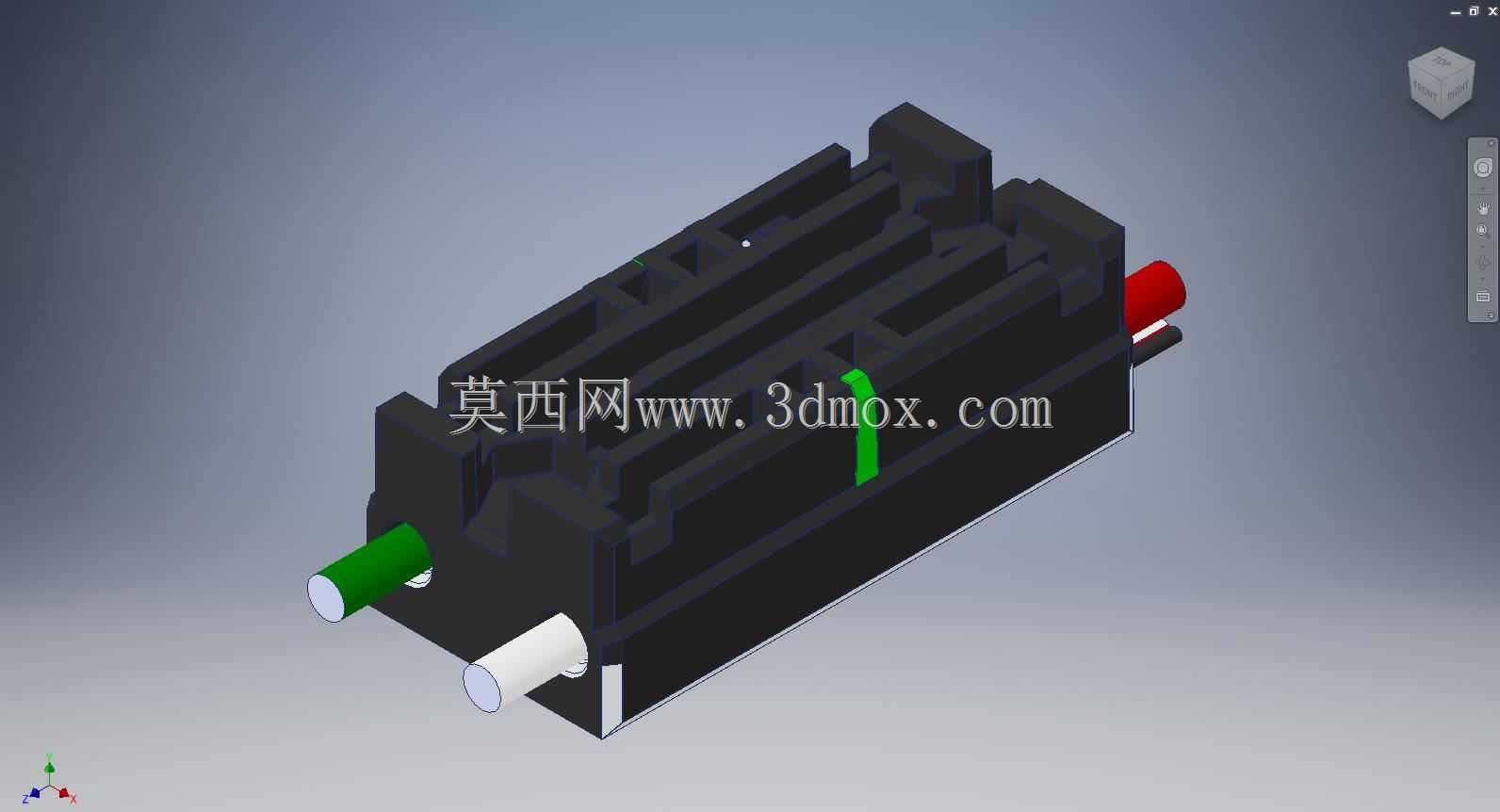

设计过程中优先考虑了安装边界的适配性，壳体采用模块化的长方体构型，侧面预留的三组不同规格接线端口，分别对应动力输入、电机动力输出、控制信号传输三类接线需求，端口伸出长度经过反复校核，既保证接线端子插拔操作有足够的手部操作空间，又不会因为端口突出过长导致安装时与相邻电控部件产生干涉。壳体表面的多道加强筋结构并非装饰设计，一方面是提升注塑壳体的结构强度，避免车间安装过程中敲击、磕碰导致壳体开裂，另一方面是增加壳体的散热表面积，在控制器长时间带载运行时，能通过筋条结构加快内部功率元件的热量散出，降低高温宕机的概率。

从功能特性的落地来看，壳体的卡扣式装配结构省去了多余的外露螺丝，装配时只需对准上下壳体的定位卡槽即可完成扣合，既提升了产线装配的效率，也避免了外露螺丝在潮湿多尘的车间环境下出现锈蚀，导致后期维护拆壳困难的问题。壳体上预留的绿色标识条位置，是用于粘贴端口定义标签的区域，现场接线时操作人员可直接通过标签对应端口接线，无需反复查阅说明书，降低接错线的概率。端部的红色防护帽是预留的状态指示灯安装位，安装后可直接通过外部观察到控制器的运行、故障、待机三类状态，无需拆开壳体即可快速判断设备运行情况。

在安装尺寸的设定上，壳体底部预留了标准的导轨安装卡槽，可直接适配工业电控柜内通用的35mm标准DIN导轨，无需额外制作安装转接板，同时底部也预留了螺丝固定孔位，在无法安装导轨的壁挂式安装场景下，可直接通过M4螺丝将控制器固定在安装板上，两种安装方式的兼容设计，让这款控制器能适配不同的电控柜布局需求。壳体的边角全部做了R3的圆角处理，避免安装过程中锐边划伤操作人员的手部，也减少了边角磕碰导致的壳体崩缺问题。

设计时还充分考虑了内部元件的布局空间，壳体内腔的筋条位置刚好对应内部功率板、控制板的安装定位柱，PCB板装入后可直接卡在定位筋上，无需额外打胶固定，能承受车间设备运行产生的持续振动，不会出现PCB板移位导致的接线松脱问题。不同端口的内径尺寸做了差异化设计，动力端口的内径更大，可适配更粗的动力线缆，信号端口内径更小，适配屏蔽信号线，从结构上避免了动力线与信号线错插的问题，降低现场接线的失误率。
