小型桌面式三轴数控雕刻加工设备结构

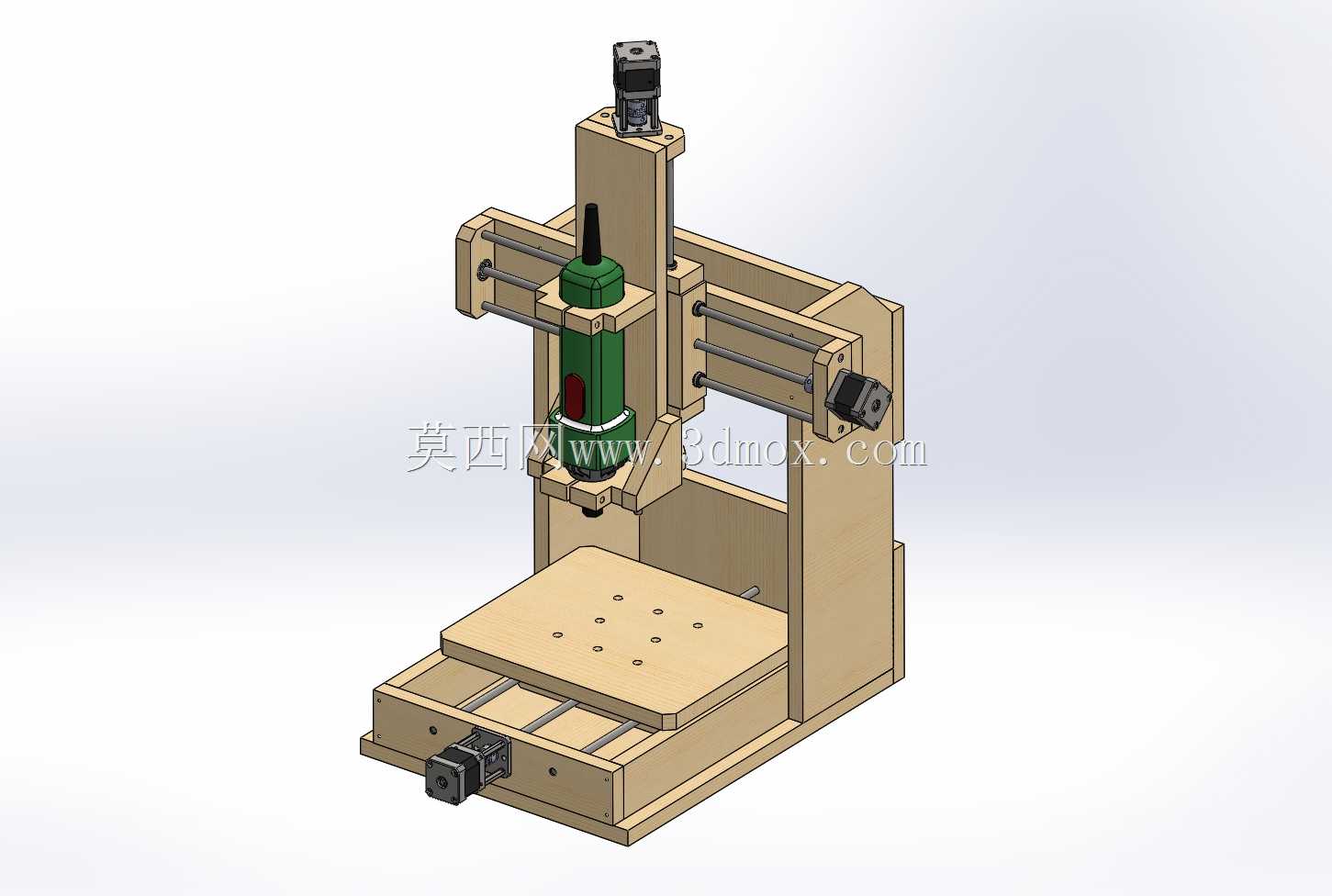

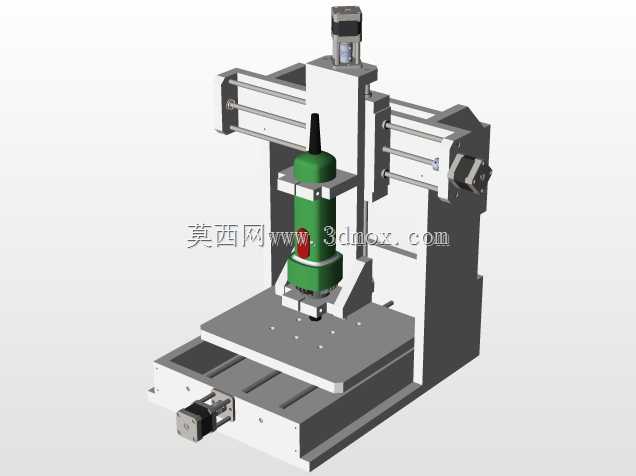

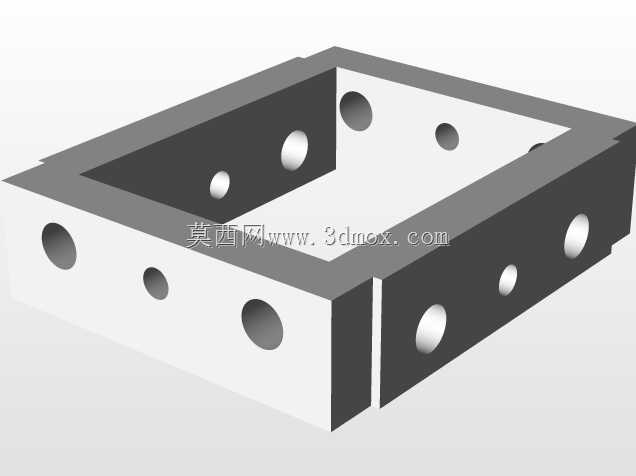

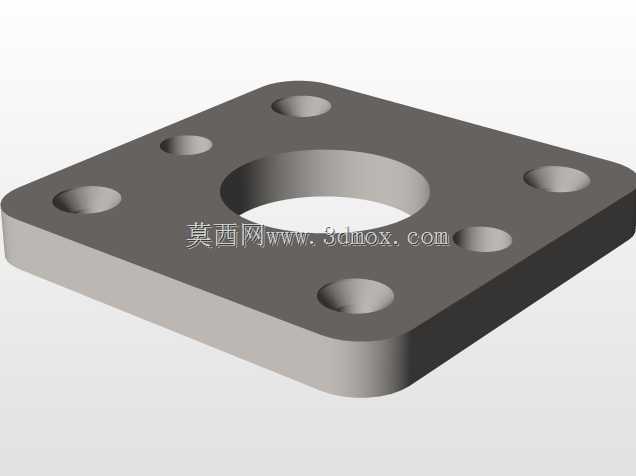

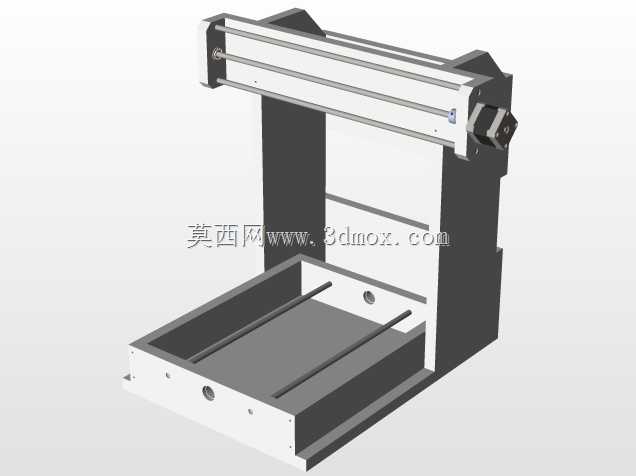

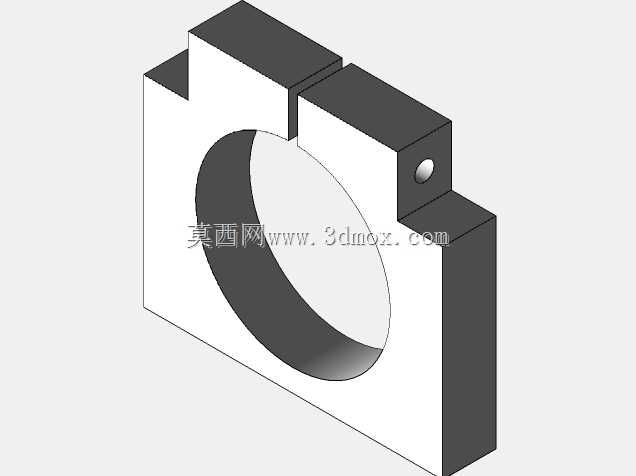

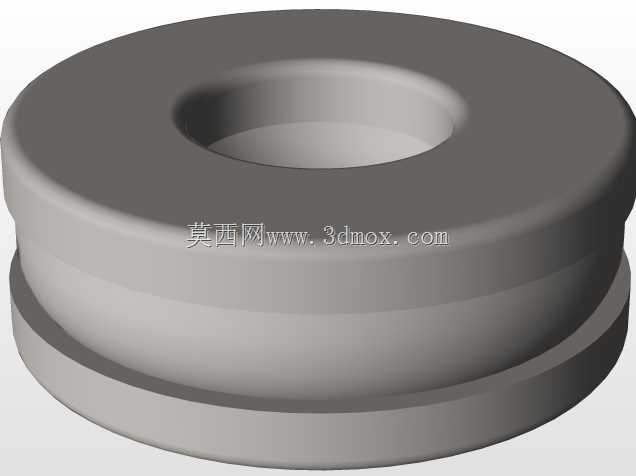

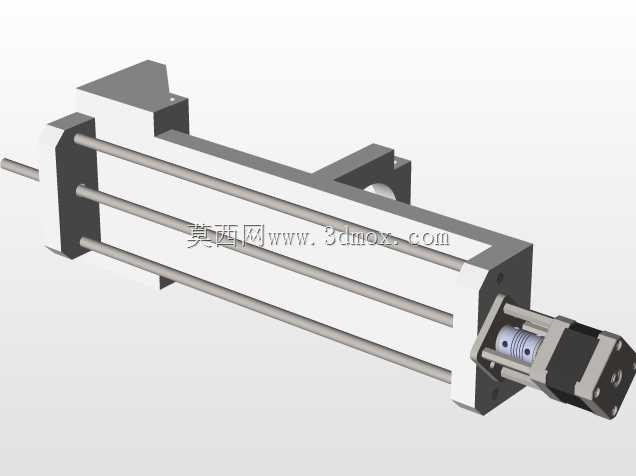

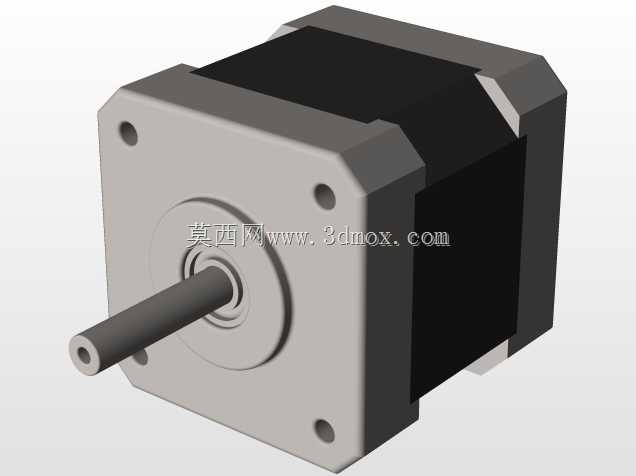

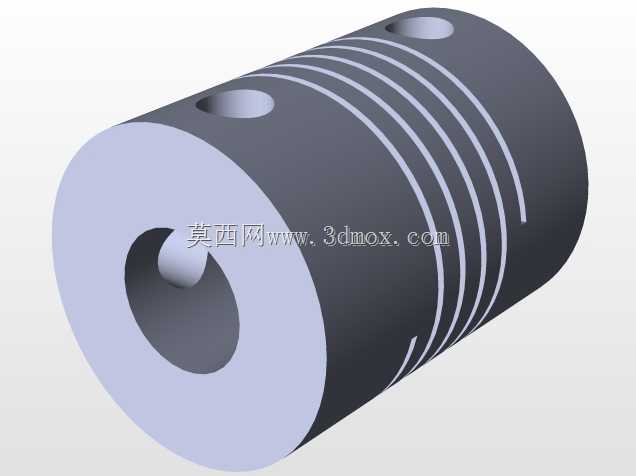

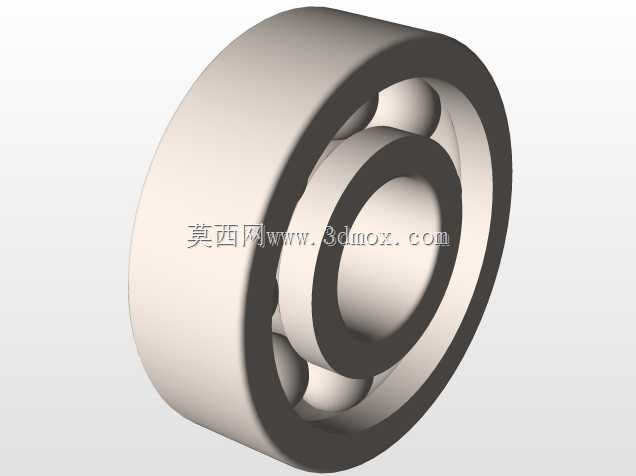

这套桌面式三轴加工结构，主要面向小尺寸工件的精密加工作业场景，适配个人工坊、小型加工门店、院校实训实验室这类场地空间有限、加工批量不大的使用环境，可完成软金属、亚克力、密度板、实木薄片等材料的浮雕加工、轮廓切割、钻孔铣槽工序，相比大型工业雕刻设备，它的占地尺寸控制在桌面可放置的范围，不需要专门的设备安装地基，普通承重合格的工作台即可承载使用。从结构布局来看，设备采用龙门式固定框架设计，床身主体采用层压板材拼接装配，X轴传动组件布置在工作台下方，通过直线光轴搭配滑动轴承实现横向进给，驱动端采用步进电机连接丝杆传递动力，工作台面预留了阵列排布的安装螺孔，可直接通过压板固定待加工工件，也可适配小型通用平口钳完成异形工件的装夹，工作台的行程边界经过核算，可覆盖最大200mm长度、150mm宽度范围内的加工区域，满足绝大多数小型文创零件、教学实训样件的加工尺寸需求。Y轴传动组件集成在龙门立柱的横向梁体上，同样采用双光轴导向结构，带动Z轴安装板完成纵向进给运动，双光轴的对称布置可抵消切削过程中产生的侧向倾覆力矩，避免进给过程中出现卡滞、抖动的问题。Z轴组件垂直布置在Y轴滑台上，搭载高速电主轴作为加工执行端，主轴的装夹位适配标准ER夹头，可装夹不同直径的铣刀、钻头、雕刻刀，Z轴的进给行程预留了足够的升降空间，既可以满足不同厚度工件的加工高度需求，也预留了对刀操作的安全间隙，主轴旁侧预留了走线槽位，可规整布置主轴供电线、步进电机控制线，避免设备运行过程中管线剐蹭加工区域。整套结构的设计思路偏向易装配、易维护的方向，所有的连接件都采用标准紧固件，没有特殊定制的异形结构件，加工和采购成本可控，装配时不需要专用的大型工装，普通的内六角扳手、游标卡尺即可完成整机的装配调试，框架板材的连接位置都设计了定位止口，可降低装配过程中的对位误差，保证三轴的垂直度与平行度满足加工精度要求。设备的三个进给轴都采用了相同规格的丝杆与导向组件，备件通用性强，后期维护更换配件时不需要单独采购特殊规格的零件，降低了使用过程中的维护成本。从安装边界来看，整机的外接尺寸控制在长400mm、宽350mm、高500mm以内，整体重量不超过30kg，单人即可完成搬运移位，设备运行时的振动幅度经过结构优化，不需要额外做地脚固定，放置在平整的硬质台面上即可稳定运行，适合在空间有限的场景下完成小零件的加工作业。在实际使用过程中，这套结构可根据加工需求调整主轴的转速参数，适配不同材料的切削特性，加工木质材料时可采用高转速低进给的参数组合，获得更光滑的加工表面，加工软铝等金属材料时可适当降低转速、调整进给速度，保证刀具的使用寿命。结构上预留了控制板的安装位，可外挂通用的数控运动控制系统，不需要对主体结构做额外改装即可完成电控部分的集成，整体的扩展兼容性较强，使用者可根据自身的加工需求加装冷却管路、吸尘接口等附属配件，适配不同的加工工况。
