手动法兰式通风调节蝶阀三维设计

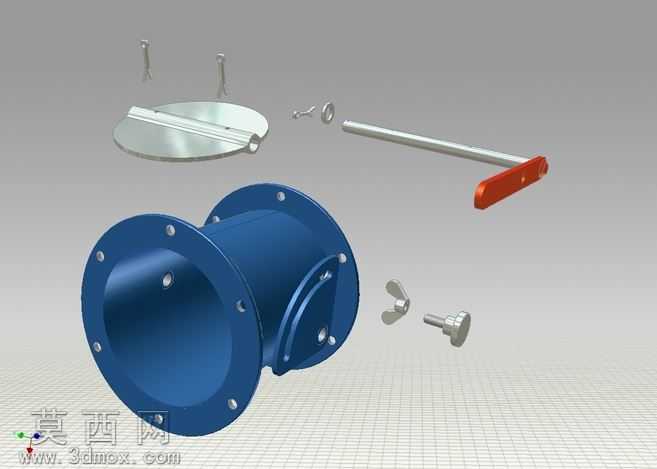

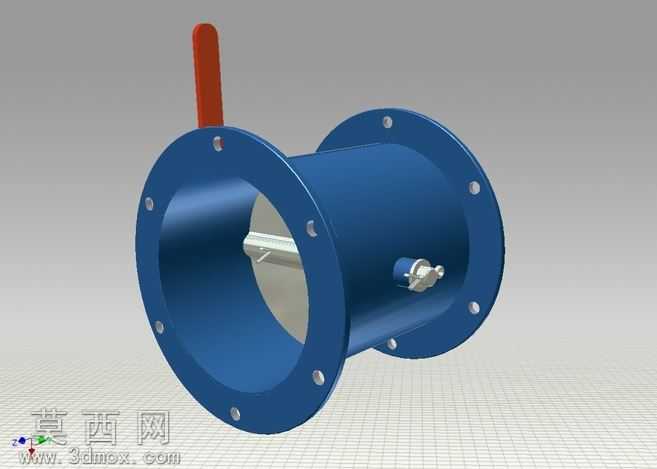

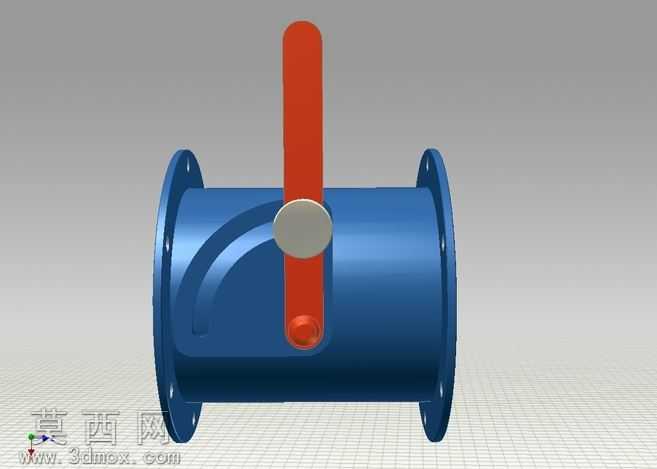

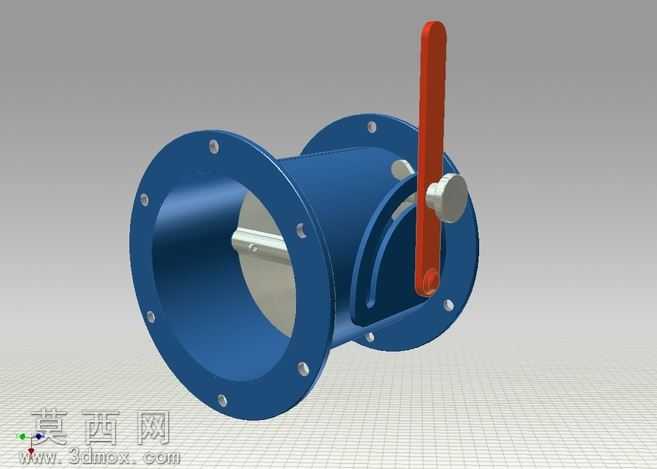

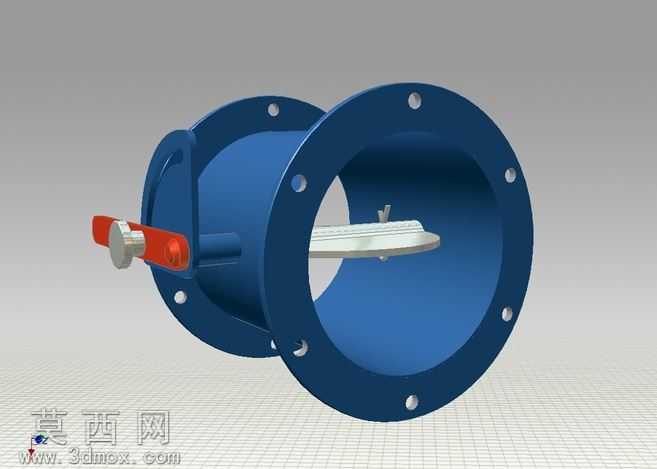

本作品为手动法兰连接式通风调节蝶阀的三维参数化模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循机械设计规范，先完成各零部件的独立建模，再按照实际装配约束关系完成总装，确保各运动部件无干涉、装配关系符合实际生产装配逻辑。模型主体阀体采用两端法兰对接结构，公称通径对应140毫米空气分布管路使用场景，阀体流道为直通式圆柱形结构，内壁做光滑过渡处理，可有效降低通风工况下的气流阻力。阀瓣采用偏心板式结构，与阀杆做刚性连接，阀杆两端通过轴套与阀体配合，保证转动顺畅无卡滞。驱动部分采用长柄式手动操作手柄，手柄与阀杆端部通过扁位结构传递扭矩，手柄与阀体之间设置有限位结构，可实现0到90度范围内的开度调节，满足不同通风量的调节需求，手柄表面做防滑纹理处理，符合人工操作的人机工程学要求。材质渲染方面，阀体、法兰、阀瓣等金属承压部件采用哑光蓝色工业漆材质效果，还原实际通风阀门的常用涂装外观，操作手柄采用红色哑光树脂材质，突出操作部件的视觉辨识度，阀杆端部锁紧件采用金属镀锌亮面材质，区分不同功能部件的材质差异。建模过程中对法兰螺栓孔做了等圆周阵列处理，孔位尺寸、法兰厚度、阀体壁厚均参考同类通风阀门的行业设计标准，保证模型具备实际生产参考价值，装配体中保留了各部件的运动自由度，可直接用于运动仿真演示阀门的开关调节过程，模型同时导出了通用STL格式，可兼容多数三维软件查看与编辑，也可用于3D打印验证结构尺寸。
