内螺纹连接截止式手动调节阀门

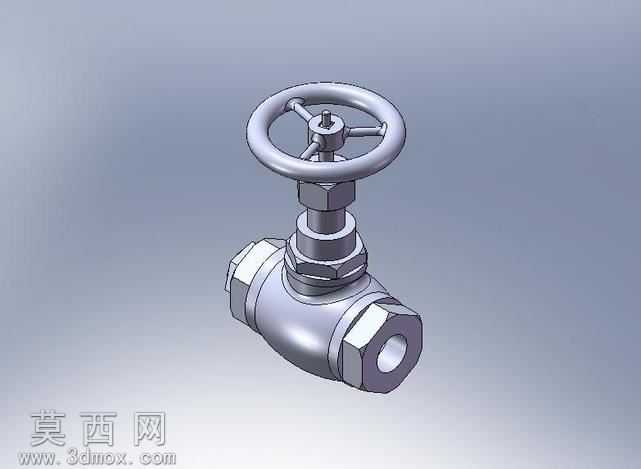

本模型为手动内螺纹截止阀，采用三维参数化建模方式完成全结构构建，建模过程严格遵循阀门实际生产的尺寸比例，对各部件的装配关系进行了精准还原。模型整体分为手轮操作机构、阀杆传动组件、阀体密封腔体、两端连接接头四大核心部分，手轮采用轮辐式结构设计，建模时对轮缘的握持弧度、中心轮毂的装配孔位、轮辐的过渡圆角都做了精细化处理，保证外观与实际工业产品一致。阀杆部分做了梯形传动螺纹的细节建模，还原了阀杆与阀盖螺母的螺纹配合结构，同时对阀杆上部的锁紧螺母、填料压盖等密封压紧部件做了分层建模，清晰展现填料函的密封结构逻辑。阀体部分采用流线型的S形流道腔体设计，建模时通过曲面放样构建阀体内腔的流畅过渡曲面，减少流体阻力的结构特征完全还原，两端的内螺纹连接接口做了标准管螺纹的牙型细节建模，接口处的六角拆装面做了倒角处理，符合实际加工的工艺特征。模型渲染阶段采用金属材质体系，阀体部分赋予铸钢哑光金属材质，调整材质的粗糙度与反射参数，还原铸造金属件的细腻磨砂质感；手轮、阀杆等机加工部件赋予亮面不锈钢材质，添加轻微的环境反射效果，区分不同加工工艺的材质差异；密封面部位赋予硬质合金的高硬度金属质感，通过材质差异清晰区分不同功能部件。装配建模过程中采用自下而上的装配逻辑，先完成单个零件的建模与细节优化，再通过同轴、重合、螺纹配合等装配约束完成整体组装，保证阀杆升降行程、手轮转动空间的运动合理性，可直接用于阀门结构教学、管路系统装配模拟、产品展示渲染等场景，模型结构无冗余几何特征，各部件可单独拆分编辑，方便后续进行结构改型与工程图导出。
