手轮驱动法兰连接截止阀三维结构模型

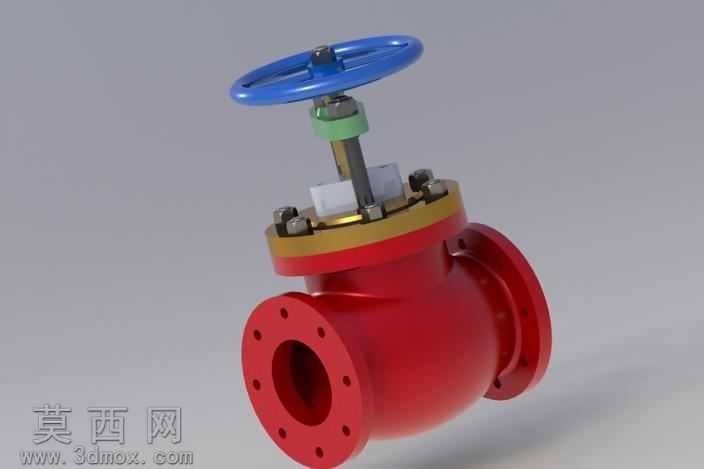

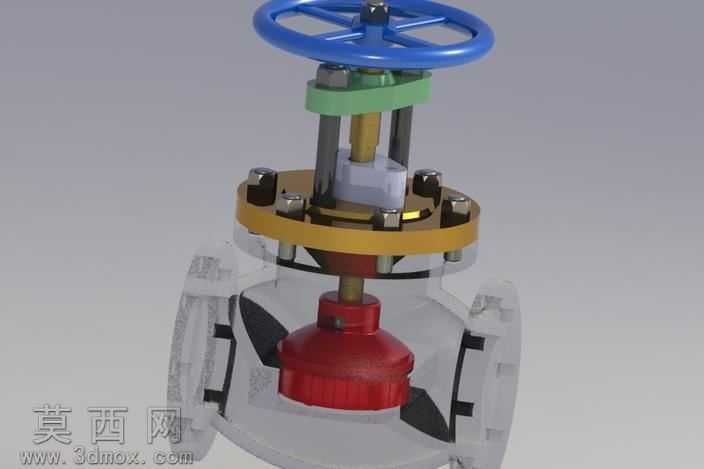

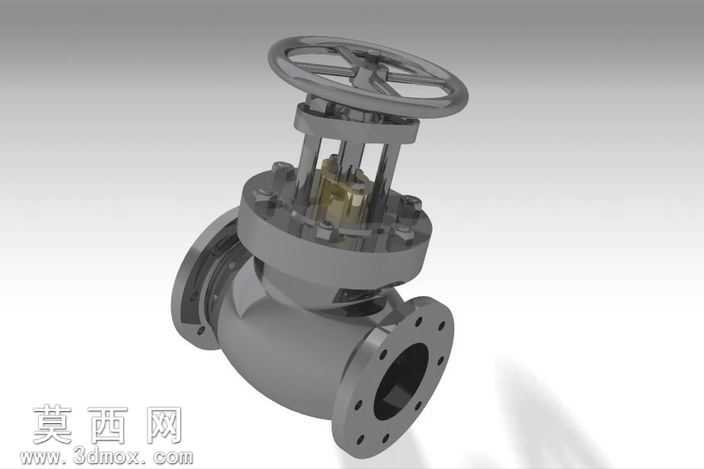

本模型为手动驱动法兰连接截止阀的三维结构模型，建模过程严格遵循截止阀的实际工程结构逻辑，采用自顶向下的参数化建模思路，先完成整体装配基准的搭建，再逐个完成各零部件的独立建模与装配约束，完整还原了截止阀的全部核心结构组成。模型顶部为蓝色轮辐式手轮，建模时通过旋转凸台加阵列切除的方式完成手轮轮辐与轮缘的结构制作，手轮下方设置绿色的阀杆限位压盖，通过同轴心与面重合约束与手轮、阀杆完成装配，保证手轮转动时可同步带动阀杆完成升降动作。阀杆部分采用金属材质参数设置，还原金属杆件的金属光泽与表面光洁质感，阀杆中部设置金色的阀盖法兰组件，通过螺栓阵列完成法兰与阀体的连接约束，每个螺栓都添加了对应的螺纹装饰线与装配配合，还原法兰连接的紧固结构特征。阀杆底部连接红色的阀瓣密封组件，阀瓣采用锥面密封结构设计，建模时精准控制密封面的锥度角度，保证阀瓣下降时可与阀体内部的阀座密封面完全贴合，实现管路介质的截断功能。阀体部分采用半透明材质渲染处理，可清晰观察到阀体内部的介质流道结构，流道采用直通式设计，两端为法兰连接接口，法兰端面设置有对应的密封槽与螺栓孔阵列，还原工业法兰连接的标准结构特征。渲染阶段采用工作室级别的光照设置，通过主光源、辅助光源与环境补光的搭配，清晰呈现各零部件的材质质感与结构层次，不同材质的粗糙度、反射率参数都经过反复调试，蓝色手轮的硬质塑料质感、金属部件的金属光泽、密封件的橡胶质感、阀体半透明的工程塑料质感都得到准确呈现。模型完整还原了手动截止阀的动作逻辑，转动手轮时阀杆可带动阀瓣完成升降行程，直观展示截止阀通过阀瓣升降控制管路通断的工作原理，各零部件之间的装配间隙、运动行程都参考实际工业截止阀的设计参数设置，结构严谨，细节完整，可用于阀门结构原理演示、工业管路系统装配模拟、阀门产品设计参考等场景。
