便携式工具台四杆支撑支腿结构设计

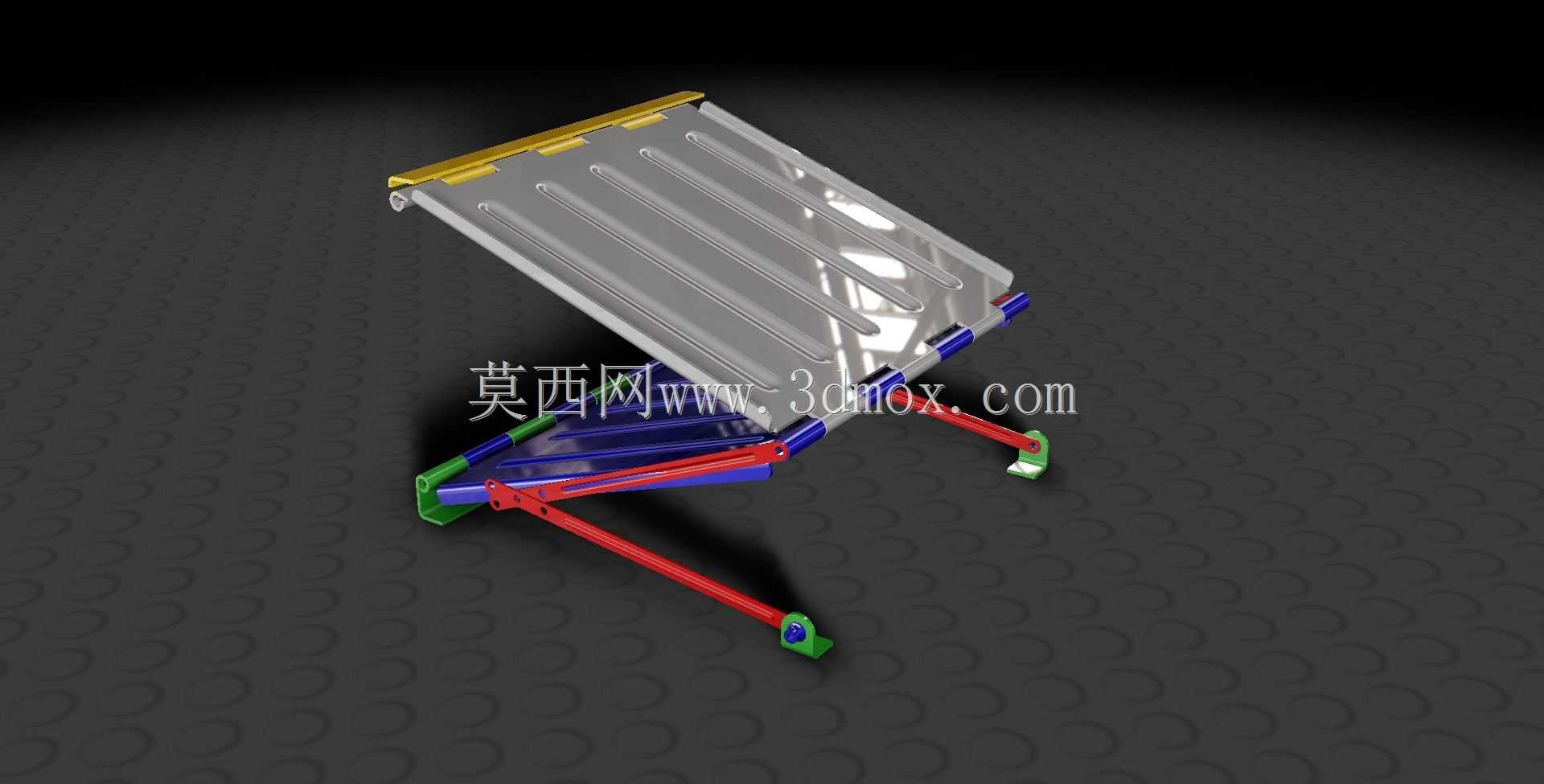

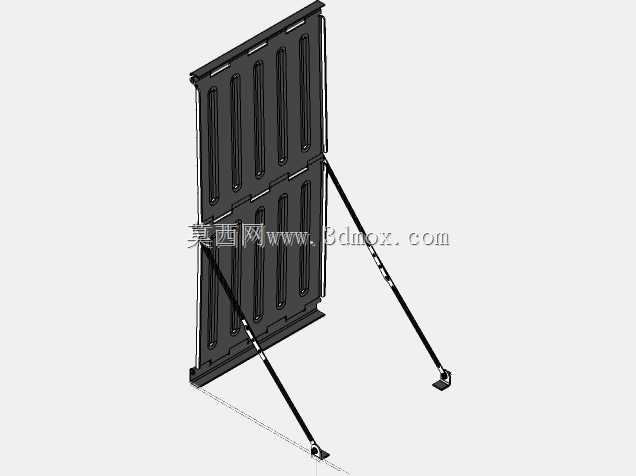

户外施工作业、移动维保场景中，作业人员往往需要随身携带工具收纳与临时操作平台，传统一体式工具箱仅能实现工具收纳功能，无法提供稳定的操作台面支撑，部分带支撑结构的工具台多采用滑动连杆式支腿，长期使用后滑动副磨损间隙增大，会出现台面晃动、支腿锁止失效的问题，在进行精密零件拆装、小工件钻孔等操作时，台面稳定性不足会直接影响作业精度，甚至造成工具滑落、工件磕碰损伤。这款支撑支腿采用纯铰接四杆机构设计，全程无滑动摩擦副，所有转动连接位置均采用销轴铰接结构，从根源上避免了滑动连杆长期使用后的磨损旷量问题，机构运动过程中各杆件仅承受拉压与弯曲载荷，受力传递路径清晰，铰接点可通过加装耐磨衬套的方式进一步提升使用寿命，即便在高频次折叠展开的使用场景下，也能长期保持结构稳定性，不会出现支腿晃动、锁止错位的问题。从结构布局来看，该支腿组件对称布置在工具台台面的两侧，单组支腿包含两根主支撑臂、一根联动杆与两个接地脚，展开状态下支撑臂与联动杆形成稳定的三角形受力结构，接地脚采用带防滑齿的工程塑料材质，接触地面时可增大摩擦力，在水泥地面、沥青路面、硬质泥土地面都能保持稳定支撑，不会出现支腿打滑移位的情况。支腿与台面的连接位置设置在台面底部的加强筋区域，铰接座通过螺栓与台面底部的金属框架固定，无需对原有台面结构做大规模改动，可直接适配多数常规尺寸的便携式工具台，安装时仅需在台面底部对应位置预留四个螺栓安装孔即可，安装边界不超出工具台台面的外轮廓尺寸，折叠状态下支腿完全收合在台面底部的预留空间内，不会额外增加工具台的收纳体积，方便放入车辆后备箱、工具储物间进行存放。设计过程中对杆件的受力做了针对性优化，主支撑臂采用变截面冲压钣金结构，在靠近铰接点的受力集中区域做了局部加厚与翻边加强处理，在保证结构强度的前提下尽可能降低支腿整体重量，不会给便携式工具台增加过多的携带负担，联动杆采用圆钢弯折成型，两端的铰接孔做了同轴度公差控制，保证机构运动过程中无卡滞，展开到工作位置时，杆件之间形成机械自锁角度，无需额外加装锁止销即可保持支撑状态，收纳时仅需向上轻抬台面前端，即可带动四杆机构联动收合，操作过程单手即可完成，无需复杂的解锁步骤。在实际使用场景中，该支腿展开后可将工具台台面支撑到适合站立操作的高度，作业人员无需弯腰蹲在地面操作，能有效降低长时间户外作业的疲劳感，台面展开后可承受常规手动工具、小型电动工具的作业载荷，在进行零件拆装、螺丝紧固、小工件打磨等操作时，台面无明显晃动感，支腿的接地压力分布均匀，即便在不太平整的户外地面，也可通过微调支腿的展开角度实现台面调平，相比传统的滑动连杆支腿，这款结构的旋转稳定性提升明显，机构运动过程中两侧支腿同步联动，不会出现单侧支腿卡滞、展开不同步的问题。从结构维护角度来看，所有铰接销轴均采用可拆卸设计，长期使用后若出现衬套磨损，仅需更换对应位置的耐磨衬套即可，无需整体更换支腿组件，维护成本极低，杆件表面采用喷塑处理，具备基础的防锈耐刮能力，可适应户外潮湿、多粉尘的作业环境，不会因为短期淋雨、沾附油污出现结构锈蚀的问题。
