剪叉式旋转腿升降支撑机构设计

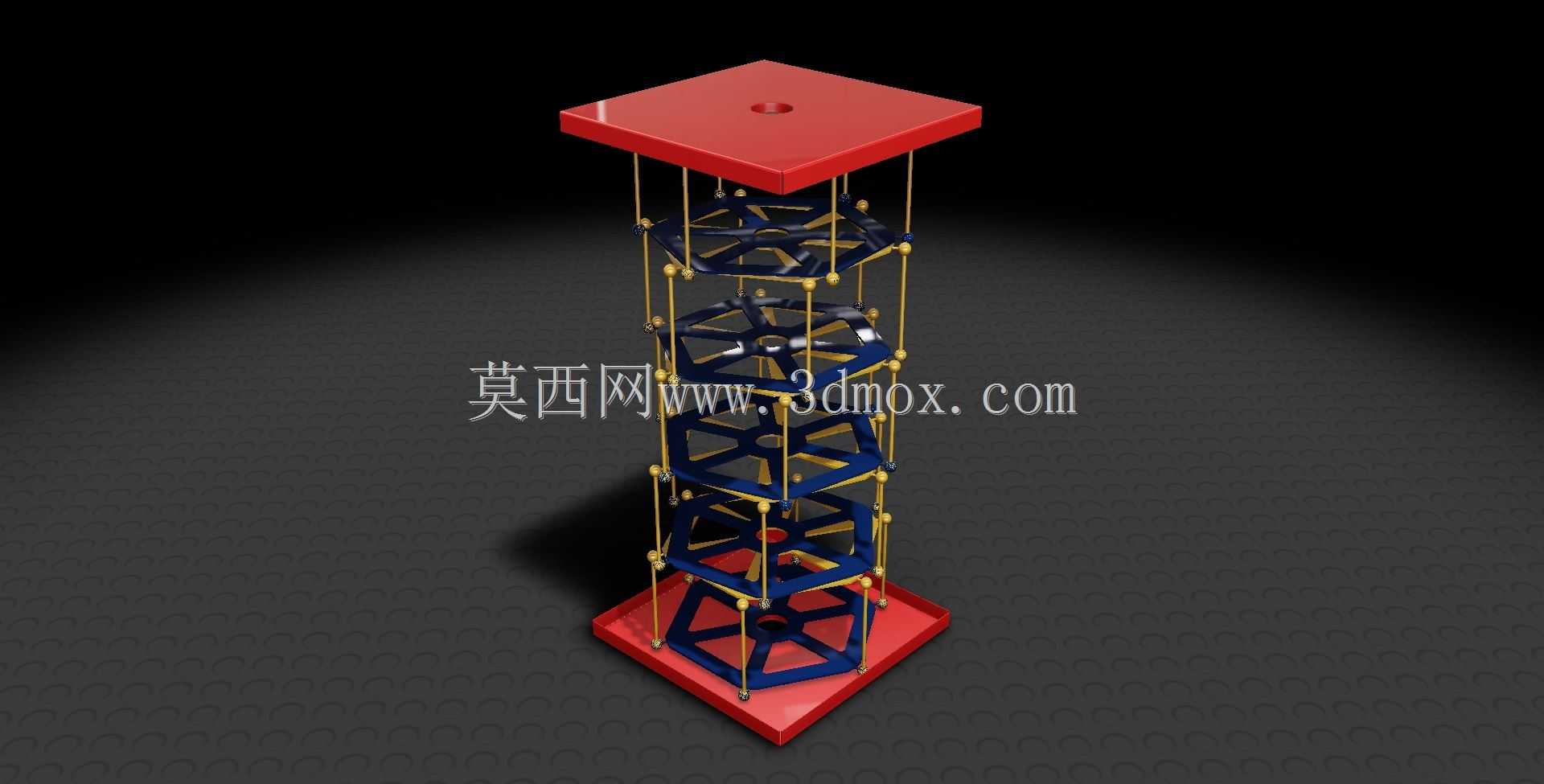

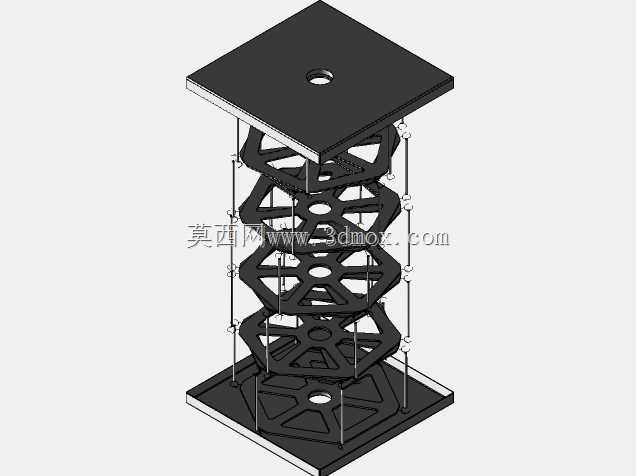

在小型精密装配工位、实验室光学平台调平、文创展品动态展示这类对升降同步性、空间占用率有较高要求的场景里，常规的单柱丝杆升降、多气缸独立升降往往会出现偏载卡顿、同步调试难度大、缩回后整体高度过高的问题，这款剪叉式旋转腿升降支撑机构，正是针对这类窄空间、高同步性需求的场景做的结构优化设计。从结构逻辑来看，它没有采用传统剪叉升降机的单片铰接臂交叉布局，而是将多组剪叉单元沿中心轴线周向均匀排布，每一层剪叉单元都通过周向均布的铰接销轴连接上下层的支撑环，相邻层的剪叉臂端点通过带导向限位的连接柱串联，当需要调整平台高度时，只需要驱动最底层或者最顶层的旋转支撑环做周向小角度转动，就能带动所有层的剪叉臂同步完成收展动作，这种驱动方式的优势在于，不需要在升降柱内部布置长行程的丝杆、油缸这类线性驱动部件，整体驱动端可以完全集成在底座或者顶台的内部，不会有外露的传动部件，既降低了夹手等安全风险，也能让设备外观更整洁。

从安装边界来看，这款机构完全缩回时的整体高度可以做到伸展最大高度的四分之一左右，上下安装面都是方形平板结构，四个角预留了标准的安装孔位，不需要额外做转接法兰就能直接固定在地面或者设备基座上，顶台的安装面和底座尺寸保持一致，承载时的受力可以沿着周向布置的剪叉臂均匀传递到底座，不会出现单侧应力集中的问题。和传统剪叉升降机相比，它的剪叉臂采用了镂空的多边形框架结构，在保证臂架抗弯强度的前提下，大幅降低了整体自重，连接部位的销轴都采用了自润滑衬套，长期往复升降也不需要频繁加注润滑脂，维护成本更低。

在实际使用场景中，这类结构可以直接作为小型升降工作台的核心主体，搭配不同的台面附件就能适配不同的作业需求：比如在精密装配工位上，搭配防静电台面就能作为高度可调的装配操作台，工人可以根据自身操作习惯调整台面高度，缓解长期站立作业的疲劳；在展品展示场景中，搭配步进电机驱动旋转环做小角度往复转动，就能让台面带动展品完成平稳的升降动态展示，因为所有剪叉单元同步动作，升降过程中台面不会出现水平方向的偏移，放置在台面上的展品不会因为升降动作出现倾倒、移位的问题；在实验室场景中，它还可以作为光学实验平台的升降支撑座，因为周向均匀受力的结构特性，升降过程中台面的水平度保持精度远高于单柱升降结构，不需要每次调整高度后重新校准台面水平。

设计过程中，针对剪叉臂铰接点的间隙问题，特意在每处铰接位置设计了微小的过盈配合公差，搭配耐磨的非金属衬套，既保证铰接转动的顺畅度，也能消除铰接间隙带来的升降晃动；连接上下层剪叉臂的导向柱上设计了轴向的限位凸台，当机构伸展到最大高度时，凸台会和上层支撑环的限位面贴合，避免过度伸展导致结构失稳，缩回时导向柱也会完全嵌入支撑环的预留孔内，不会出现凸出的结构影响整体收纳尺寸。另外，周向排布的剪叉结构让整个升降柱在任意高度都具备均匀的抗侧倾能力，即使台面上的负载重心不在正中心，只要偏载量在设计允许范围内，都能平稳完成升降动作，不会出现卡滞或者侧翻的问题，这一点对于需要经常更换台面上负载的场景来说非常实用，不需要每次放置负载都刻意调整重心位置。

从结构受力的角度分析，当顶台承受垂直向下的负载时，每一组剪叉臂都会承受均匀的分力，臂架的受力以轴向压应力为主，相比传统单片剪叉结构的弯曲受力状态，这种受力形式能让材料的强度利用率更高，也就是说在相同承载能力的要求下，这款结构的臂架截面可以做的更小，整体重量更轻。同时，因为驱动方式是周向旋转驱动，驱动端的扭矩不需要很大就能驱动整个机构升降，搭配小功率的减速电机就能完成电动升降的改造，不需要配置大推力的线性驱动部件，整体的制造成本也能得到有效控制。对于结构设计从业者来说，这款机构的建模逻辑也具备很高的参考价值，周向阵列的参数化设计方式可以快速调整整体的升降行程、承载能力，只需要修改剪叉单元的层数、臂架长度、周向排布数量，就能衍生出适配不同安装空间、不同负载要求的系列化升降机构，不需要重新做整体的结构布局设计，能大幅缩短同类产品的开发周期。
