等边三角构型旋转支撑锯马腿结构

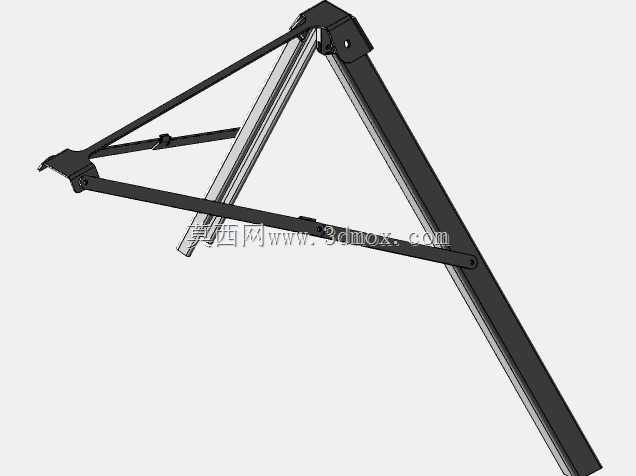

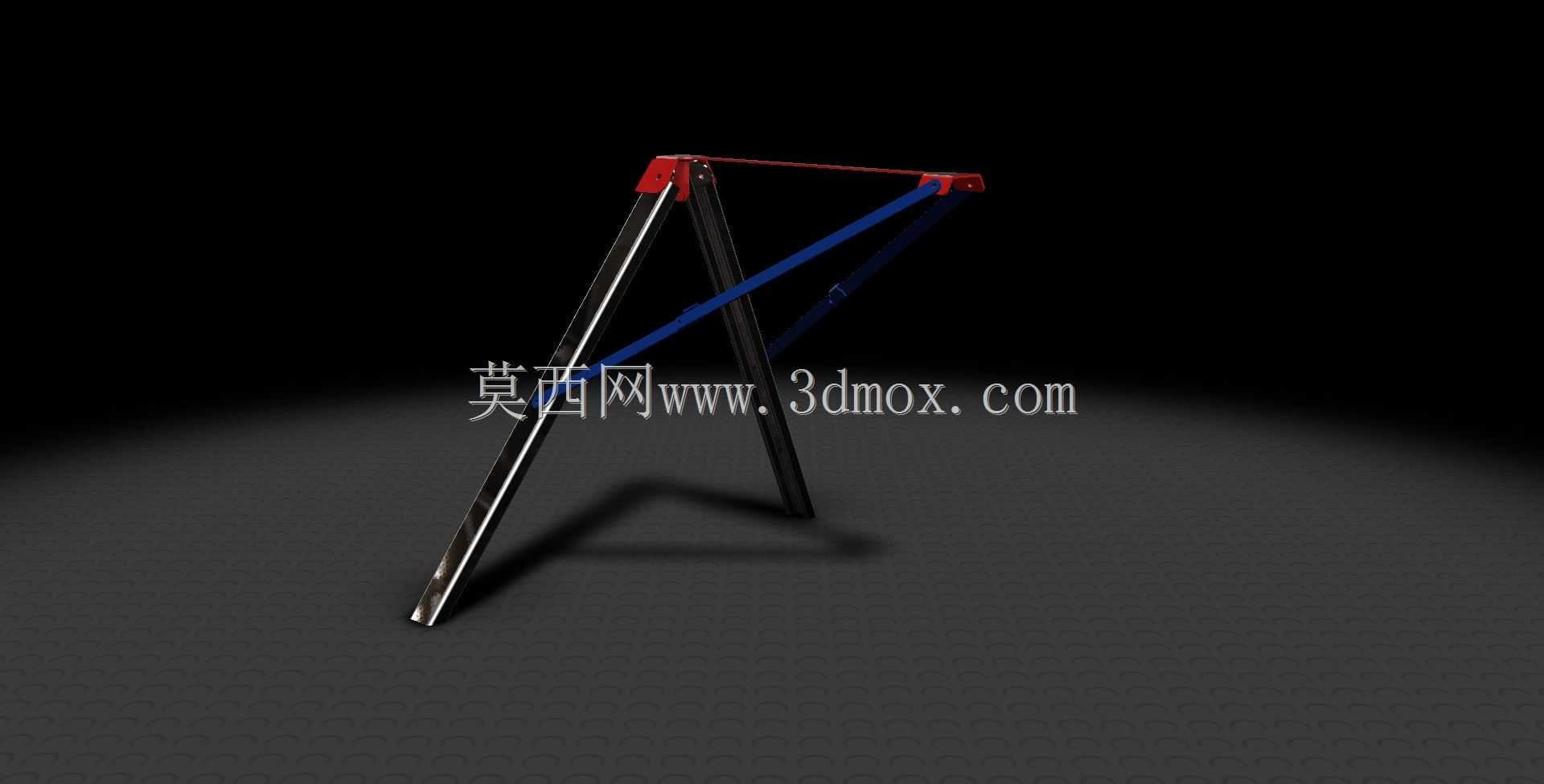

　　在现场加工作业、临时构件支撑、户外便携工装搭建场景里，这类三角构型的旋转支撑腿是非常实用的承载结构，很多现场作业人员习惯叫它锯马腿，核心是替代固定式的支撑马凳，解决传统支撑件收纳占空间、高度适配性差、架设效率低的问题。从结构设计逻辑来看，这款支撑腿采用等边三角形的旋转开合构型，三根支腿的铰接点集中在顶部的连接座上，每根支腿都能绕铰接轴做定角度旋转，开合到工作位置时，三根支腿的着地点刚好构成等边三角形的三个顶点，从结构力学角度，等边三角形的支撑投影面能让各个方向的抗倾覆力矩保持一致，不会出现某一侧受力容易翻倒的问题，相比常见的两腿斜撑、四腿方架结构，这种三腿构型在不平整的地面上有更好的自适应性，不需要额外垫平就能快速找稳，尤其适合工地毛坯地面、户外凹凸场地这类作业环境。

　　设计时首先要考虑的是支腿的受力传递路径，顶部的承载横梁直接和铰接座连接，作业时的竖向载荷会通过铰接座均匀分配到三根支腿上，每根支腿采用薄壁矩形截面的杆件，在保证纵向抗弯强度的同时尽可能降低自身重量，支腿之间设置了可伸缩的斜向拉杆，当支腿旋转到工作开度时，拉杆会自动张紧，限制支腿继续外扩，相当于给三角支撑结构增加了横向的约束，避免支腿受侧向力时出现开度变大失稳的情况。斜拉杆的长度是经过匹配计算的，刚好对应等边三角形支腿的工作开度，不会出现拉杆过短支腿打不开、过长张紧力不足的问题，拉杆和支腿的连接点也做了铰接处理，开合过程中不会出现卡滞。

　　从安装边界来看，顶部的连接座预留了和承载台面连接的安装孔位，孔位的间距按照通用便携工作台的安装尺寸设计，可以直接和木质、金属材质的锯马台面配合，不需要额外做转接件。支腿完全收拢时，三根支腿会平行贴靠在一起，整体的收纳尺寸和单根支腿的长度接近，方便放在工具车、工具箱的侧袋里携带，不会像固定式马凳那样占用很大的储物空间。支腿的底端做了防滑的端头处理，增大和地面的接触摩擦力，在光滑的水泥地面、瓷砖地面上作业时也不会出现滑移，端头采用耐磨的硬质材质，长期在粗糙地面摩擦也不会快速磨损，延长整体的使用寿命。

　　实际使用场景里，这类支撑结构除了搭配木工锯马做木料切割支撑，还可以作为临时的工装架支撑小型设备，作为现场维修时的工件承托结构，甚至在户外作业时作为临时支架支撑照明、防护设施。相比焊接固定的支撑结构，这种旋转开合的结构不需要拆装紧固件，单手就能完成开合操作，架设和收纳的时间能缩短到几秒钟，非常适合需要频繁转移作业位置的流动施工场景。设计过程中需要重点校核铰接点的抗剪强度，因为所有支腿的载荷都集中在顶部的铰接轴位置，铰接轴的材质和直径要匹配额定承载能力，避免长期使用出现铰接轴变形、支腿晃动的问题；同时支腿的旋转角度要做硬限位，防止开合角度过大导致结构失稳，硬限位的位置要刚好对应支腿的最大工作开度，和斜拉杆的张紧位置保持一致，形成双重的位置约束。另外支腿的长度设计也要匹配常规的作业高度，让支撑后的台面高度符合人体工程学的操作要求，避免作业人员弯腰或者抬臂过高产生疲劳，针对不同的作业需求，也可以在支腿上设计快调的伸缩锁止结构，实现一定范围内的高度调节，适配不同的作业场景。
