带叶轮组件的小型内燃机结构设计

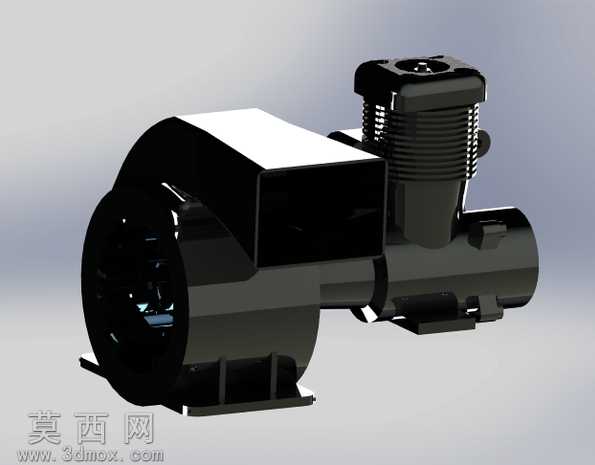

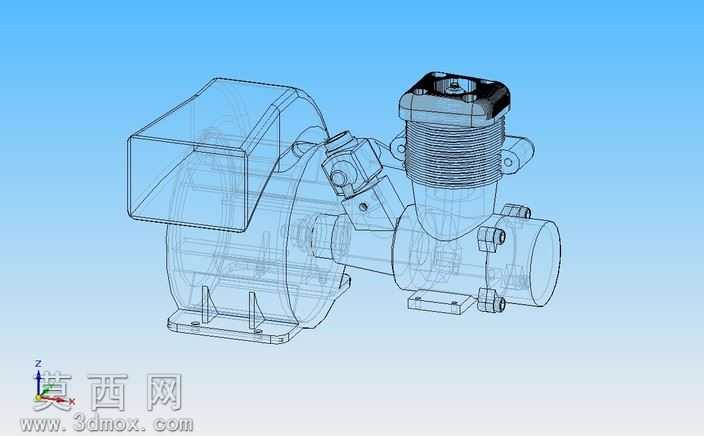

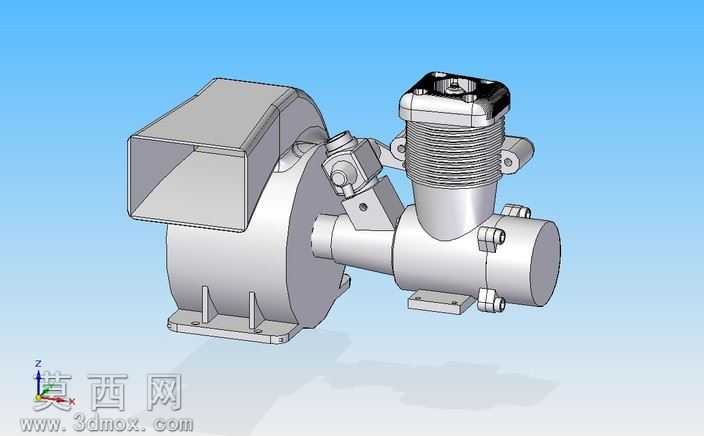

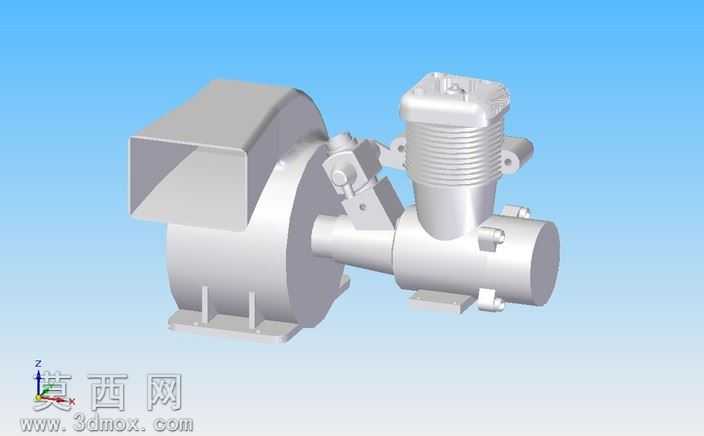

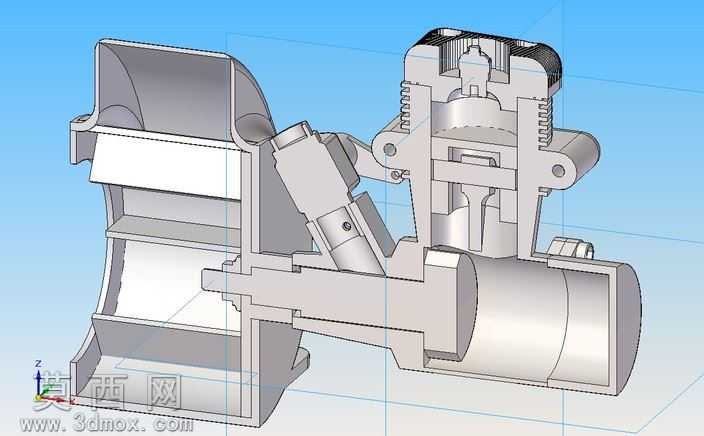

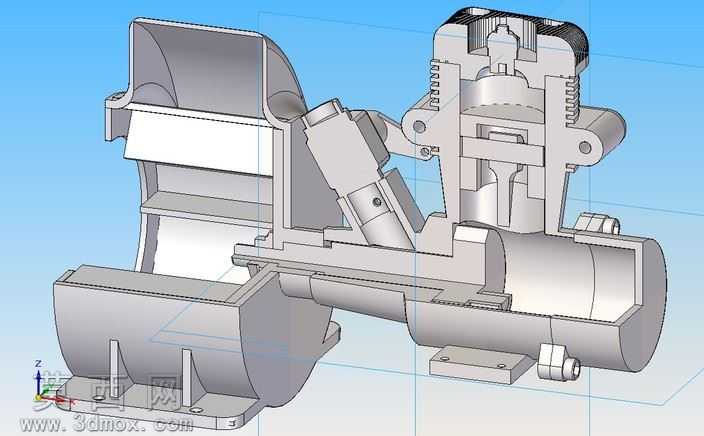

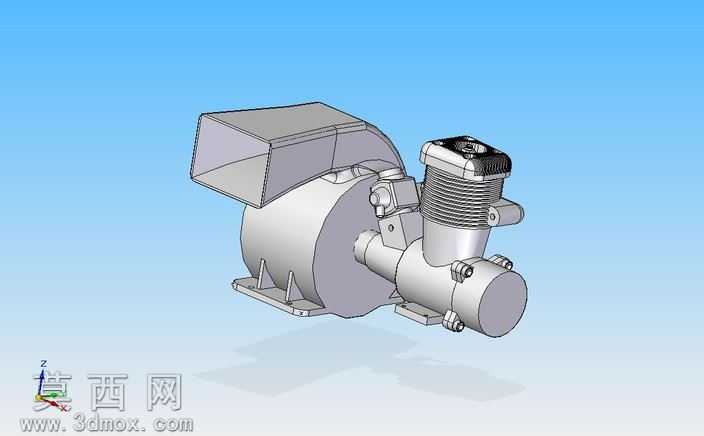

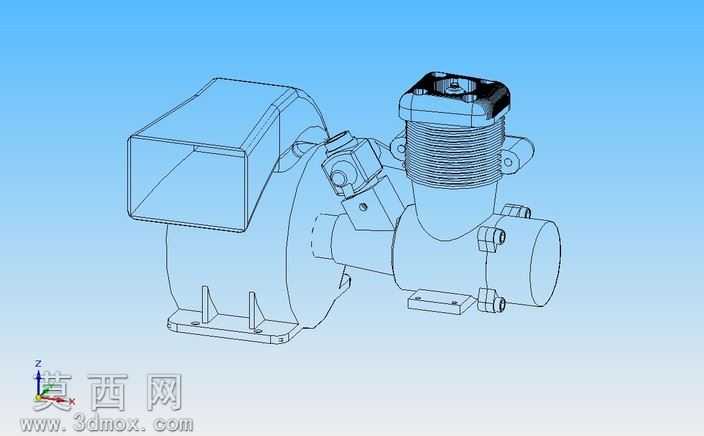

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差逻辑，对各零部件的配合关系进行了精准还原。首先从核心动力单元的气缸组件开始构建，依次完成散热鳍片、缸头气门结构、活塞联动腔体的特征绘制，每一处散热鳍片的厚度、间距都参考小型航模内燃机的实际尺寸比例设定，保证结构外观的写实性。随后搭建与气缸直连的叶轮增压腔体，叶轮作为管内流体压力调节的核心转子，建模时对叶片的曲面弧度、轮盘的安装定位结构做了连续曲面处理，避免出现破面、曲面褶皱等问题，同时还原了叶轮腔体的进风口导流结构，进风口的扩压段采用渐扩式曲面设计，匹配流体流动的导向需求。模型的底座安装结构采用带加强筋的支脚设计，每处加强筋的圆角过渡、安装孔的沉头特征都逐一绘制，还原实际加工的工艺特征。在外观渲染层面，整体采用金属哑光材质进行表现，气缸散热鳍片部分赋予略带磨砂质感的铸铝材质，叶轮腔体部分采用稍亮的铝合金材质区分不同部件，安装紧固件则赋予镀锌金属的亮面质感，通过材质差异清晰区分不同功能的零部件。结构设计上采用模块化装配思路，将气缸动力模块、叶轮增压模块、安装固定模块、进风导流模块分别构建后完成装配约束，各模块之间的连接法兰、定位销孔都做了对应特征，可直接用于拆解演示结构原理。建模过程中对所有回转类零件采用旋转凸台特征生成，对叶轮叶片这类曲面零件采用放样曲面结合加厚的方式生成，既保证了曲面的顺滑度，也控制了整体模型的文件体量，各零部件之间不存在干涉问题，可直接用于结构教学、原理演示或者相关动力装置的方案参考，清晰展现了带叶轮增压结构的小型内燃机的整体构造与部件配合关系。
