四缸立式布局蒸汽引擎结构三维建模

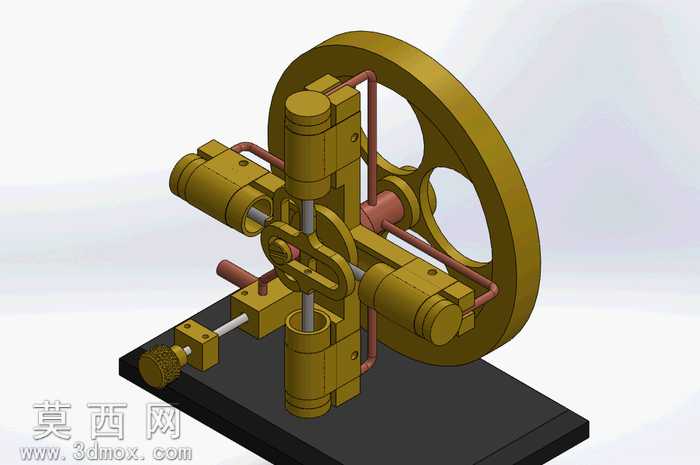

本作品为四缸布局蒸汽引擎的三维参数化建模成果，建模阶段严格遵循机械设计原理完成整体结构搭建，首先确定黑色安装基座的基准平面，以此为装配基准依次完成四个汽缸组件、传动主轴、大直径飞轮、曲柄连杆机构、蒸汽输送管路、调节手轮的零件建模与虚拟装配。建模过程中对各运动部件的配合间隙进行了合理预留，确保活塞在汽缸内的往复运动、曲柄连杆的旋转传动、飞轮的惯性储能动作在虚拟装配环境下无干涉卡顿。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：汽缸主体、基座、飞轮、调节手轮等金属结构件采用黄铜质感的金属材质，还原老式蒸汽动力机械的经典金属色泽，蒸汽输送管路采用红铜材质区分管路与主体结构，安装基座采用哑光黑色硬质材质模拟铸铁底座的厚重质感，各部件的边缘倒角、加工面细节均做了精细化处理，避免模型出现生硬的直角棱角，还原机械加工零件的真实工艺特征。结构设计上采用十字对称的四缸布局，相比单缸蒸汽引擎动力输出更平顺，大直径飞轮设置在主轴侧端，利用飞轮的转动惯量储存动能，平衡活塞往复运动的间歇性冲击，让动力输出更稳定；蒸汽管路采用外置布管方式，清晰展示蒸汽从进气端分配到四个汽缸的通路逻辑，前端的调节手轮结构用于控制蒸汽进气量，实现引擎转速的调节功能。整体建模完整还原了往复式蒸汽引擎的核心工作原理，各零件的装配关系清晰可辨，既可以作为机械原理教学的可视化演示模型，也可用于蒸汽动力类机械的结构参考，模型在装配完成后经过了运动干涉检查，所有活动部件的运动路径均经过验证，确保结构逻辑符合真实蒸汽引擎的工作规律，细节处的紧固结构、管路接头、轴端限位等小结构也做了完整还原，保证模型的结构完整性与机械合理性。
