外六角螺栓配六角螺母组合紧固组件

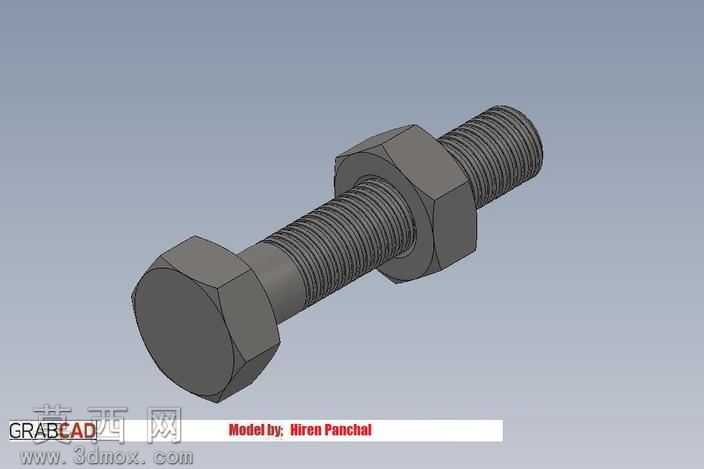

本作品为外六角螺栓与六角螺母配套的螺纹紧固连接组件三维模型，建模过程严格遵循公制普通螺纹紧固件的通用尺寸规范，完整还原了六角头螺栓与六角螺母的全部结构细节。建模阶段首先通过草图绘制螺栓六角头的正六边形轮廓，拉伸生成螺栓头部实体，再绘制螺栓光杆段与螺纹段的回转轮廓，通过回转特征生成螺栓主体结构；针对外螺纹部分，采用螺旋线扫描切除的方式生成真实的三角螺纹牙型，精准还原螺纹的牙距、牙高与牙型角度，确保螺纹段的啮合尺寸符合通用标准，同时对螺栓头部与光杆段的过渡圆角做了细节处理，还原真实紧固件的工艺倒角结构，避免应力集中的结构特征。螺母部分同样先绘制正六边形轮廓拉伸生成六角基体，在基体中心绘制螺纹底孔，通过螺旋线扫描切除生成内螺纹结构，内螺纹的牙型参数与螺栓外螺纹完全匹配，保证二者装配时可以顺畅旋合，同时对螺母两端的端面做了倒角处理，还原真实五金件的加工工艺特征。材质渲染上采用了常用的碳钢发黑处理质感，赋予模型哑光深灰金属材质，添加了细微的金属表面磨砂纹理，还原普通钢制紧固件的真实表面质感，没有过度添加反光效果，贴合工业标准件的实际外观。结构设计上完整保留了螺栓与螺母的装配关系，螺母可沿螺栓螺纹段轴向旋动，完整展现螺纹连接的配合逻辑，螺栓头部的六角尺寸、螺母的六角对边尺寸均符合常规紧固件的扳拧尺寸要求，可直接用于机械装配场景的模拟演示。整个建模过程注重结构的准确性与工艺还原性，没有冗余的装饰特征，所有结构均服务于紧固件的实际连接功能，螺纹部分的建模精度满足装配干涉检查、机构运动模拟的使用需求，可用于机械设计教学、装配方案演示、标准件库搭建等场景，直观展现螺纹紧固件的配合原理与结构形态。
