带径向通孔阶梯轴式锁止销轴结构

这类带径向通孔的阶梯轴式锁止构件，在工业设备里的应用场景比普通圆柱销要广很多，最常见的是用在小型工装夹具的快速锁止工位、自动化线体的挡料机构定位、小型机电设备的舱门快拆结构，还有部分农用机械、园林工具的操作杆档位锁止位置。和普通光轴销不同，它的阶梯结构本身就承担了轴向定位的作用，不需要额外加装轴用挡圈或者卡簧，装配的时候直接从安装位的一侧穿入，大直径轴段的轴肩会直接抵在安装基座的贴合面上，自然完成轴向的安装限位，能省掉装配时的卡簧槽加工、挡圈选配的工序，批量装配的时候效率提升很明显。

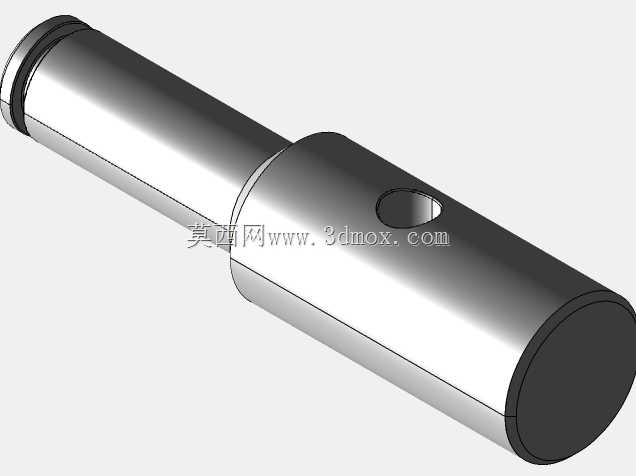

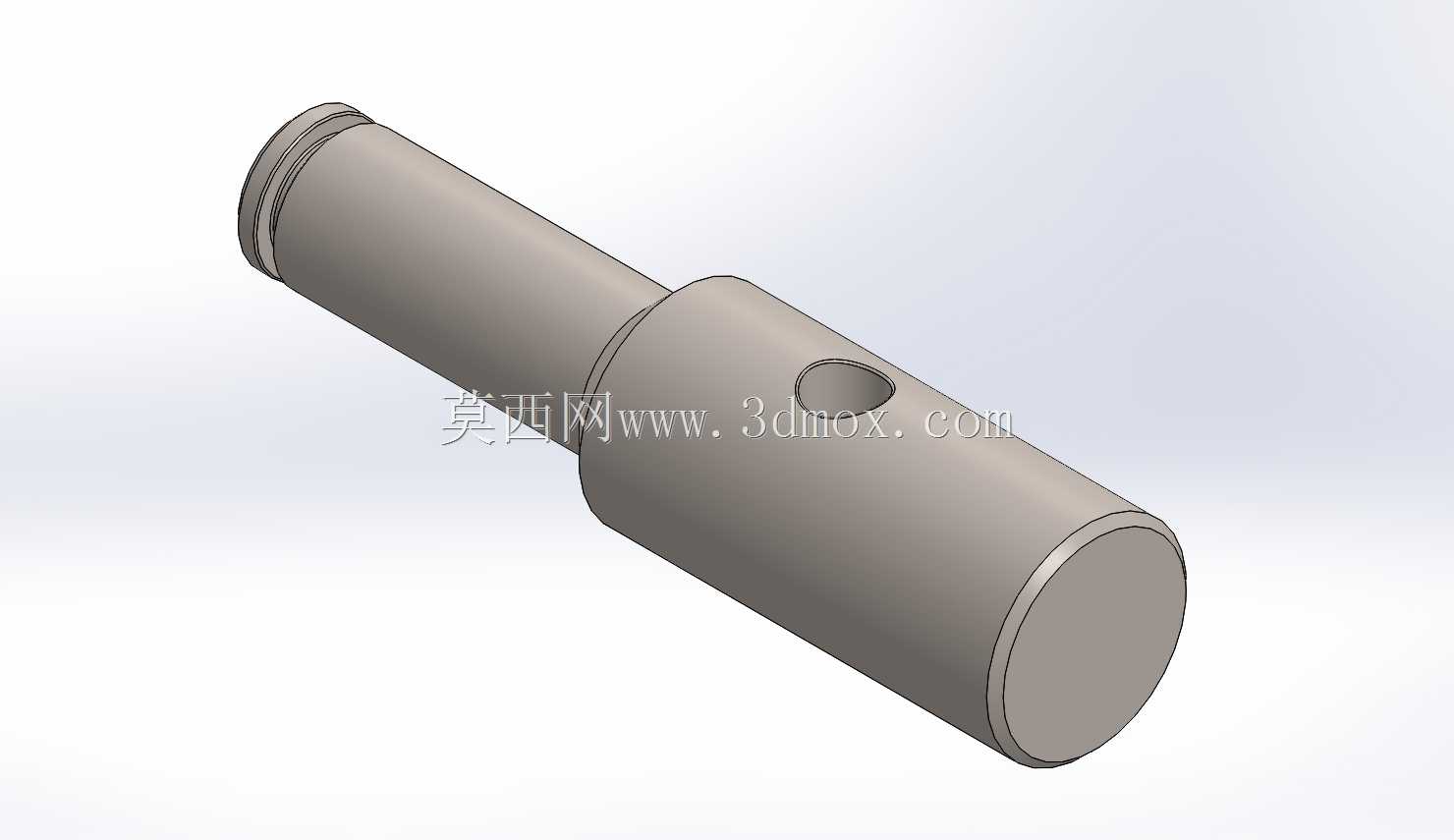

从结构设计逻辑来看，这个构件的三段式轴径是经过匹配安装场景做的差异化设计：最左端的小直径轴段做了端部倒角，还有一圈环形凹槽，这个凹槽是用来装O型密封圈或者薄壁卡簧的，当销轴穿入安装孔之后，这个位置的密封件可以阻挡设备运行时的粉尘、切削液或者润滑脂渗入锁止配合面，避免长期使用后销轴锈死卡滞；中间的过渡轴段直径比左端稍大，是主要的滑动配合段，和安装基座的导向孔做间隙配合，表面粗糙度要求控制在Ra1.6以内，保证插拔锁止的时候动作顺畅，不会出现卡涩；最右端的大直径轴段是主要的受力承载段，径向开的通孔是用来穿装开口销或者拉环的，一方面可以在销轴插入到位后，穿入开口销防止销轴受振动脱出，另一方面如果是需要频繁插拔的快拆场景，这个孔可以装塑料拉环或者金属拉索，操作人员不用额外找工具就能直接拔出解锁。

实际选型的时候要注意几个安装边界尺寸：首先是大直径段的外径，要和安装基座上的限位沉孔直径匹配，单边间隙控制在0.1-0.2mm之间，既保证轴肩能完全抵在沉孔端面上，又不会因为间隙过大导致锁止后出现径向窜动；然后是径向通孔的位置，要保证销轴完全插入锁止位之后，通孔露出安装基座的外侧至少2mm，才能顺利穿入开口销，不会出现孔位被基座挡住没法装锁止件的问题；左端小直径段的长度要比被锁止的连接件厚度长3-5mm，保证密封圈或者卡簧能完全越过配合面，起到应有的密封或者防脱作用。

从功能特性来说，这种锁止销轴相比传统的螺栓锁止、卡板锁止，最大的优势是拆装速度快，不需要借助扳手等工具，而且锁止后的定位精度稳定，因为轴和孔的配合是圆柱面全周接触，受力均匀，不会像卡板锁止那样长期受冲击后出现磨损松旷。在有振动的工况下，比如冲压设备的工装快换、振动输送机的侧盖锁止，配合通孔里的开口销，能有效避免销轴受振动轴向窜动脱出，可靠性比普通无孔销轴高很多。另外这个构件的结构没有复杂的曲面或者异形结构，不管是车削加工还是冷镦成型都很方便，批量生产的成本很低，适合作为标准快拆锁止件在各类设备上通用。

设计建模的时候要注意几个细节：轴肩位置要做0.5mm左右的圆角过渡，避免热处理或者受冲击的时候出现应力集中断裂；径向通孔的孔口要做0.2mm的倒角，去除钻孔后的毛刺，防止穿开口销的时候刮伤操作人员，也避免毛刺脱落掉入设备配合面造成卡滞；左端的环形凹槽位置要距离小轴段端面至少2mm，保证装入O型圈之后，销轴插入导向孔的时候不会把密封圈刮切损坏。如果是用在有腐蚀的工况，比如户外设备、食品加工设备，表面可以做镀镍或者不锈钢材质处理，配合凹槽里的氟橡胶密封圈，就能满足耐腐蚀和卫生级的使用要求。
