泵组连接用双接口铸造支架结构设计

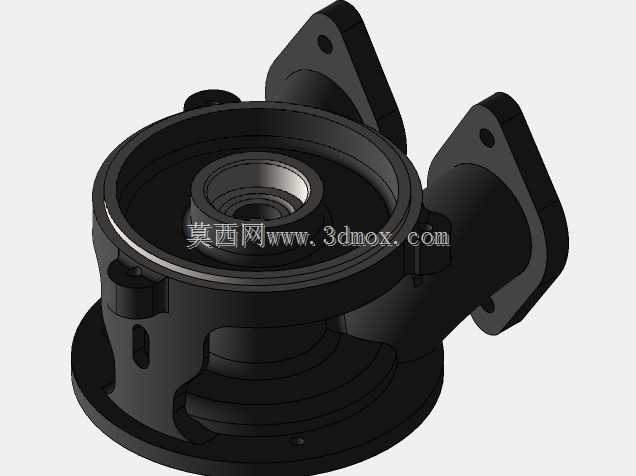

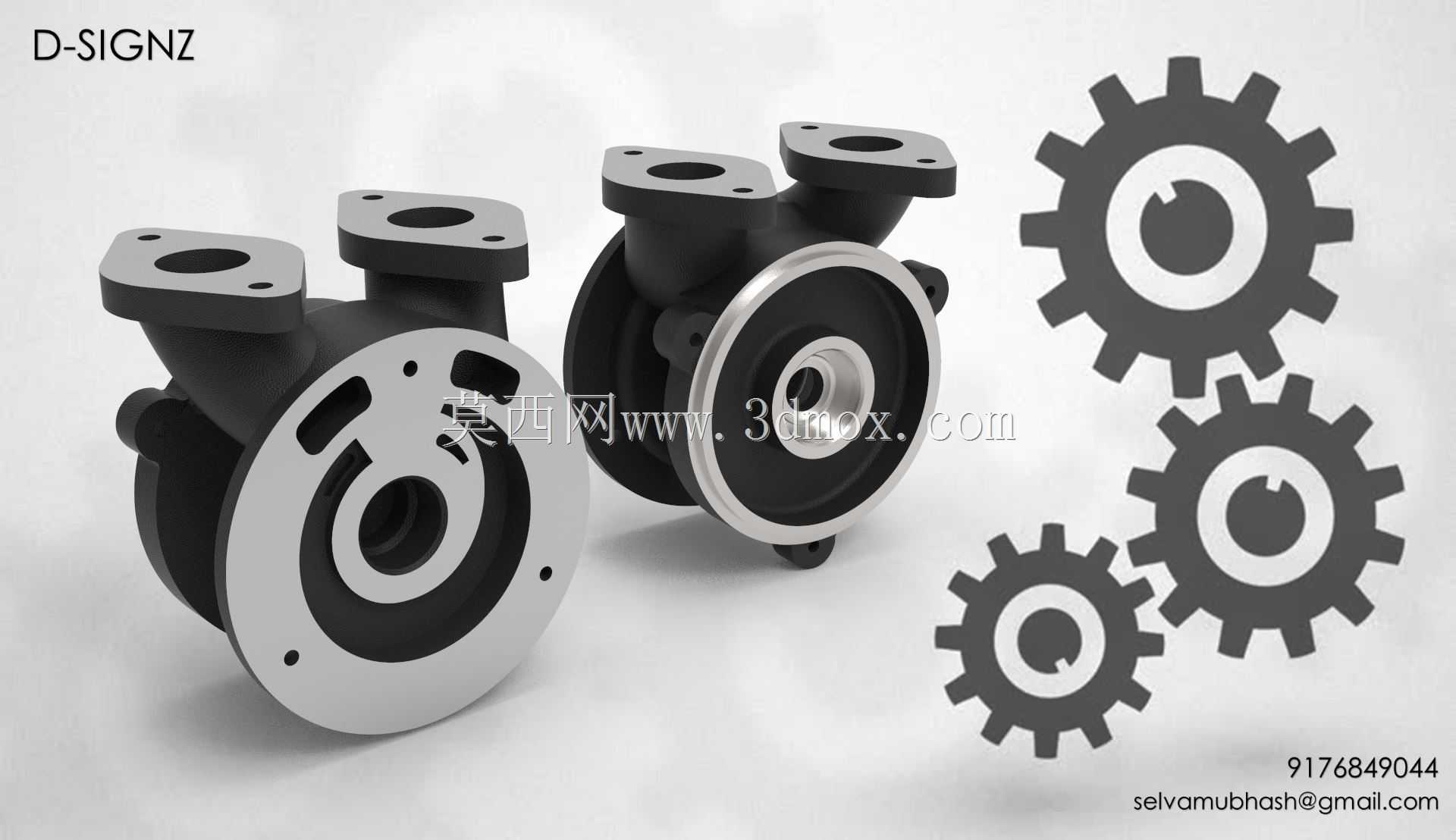

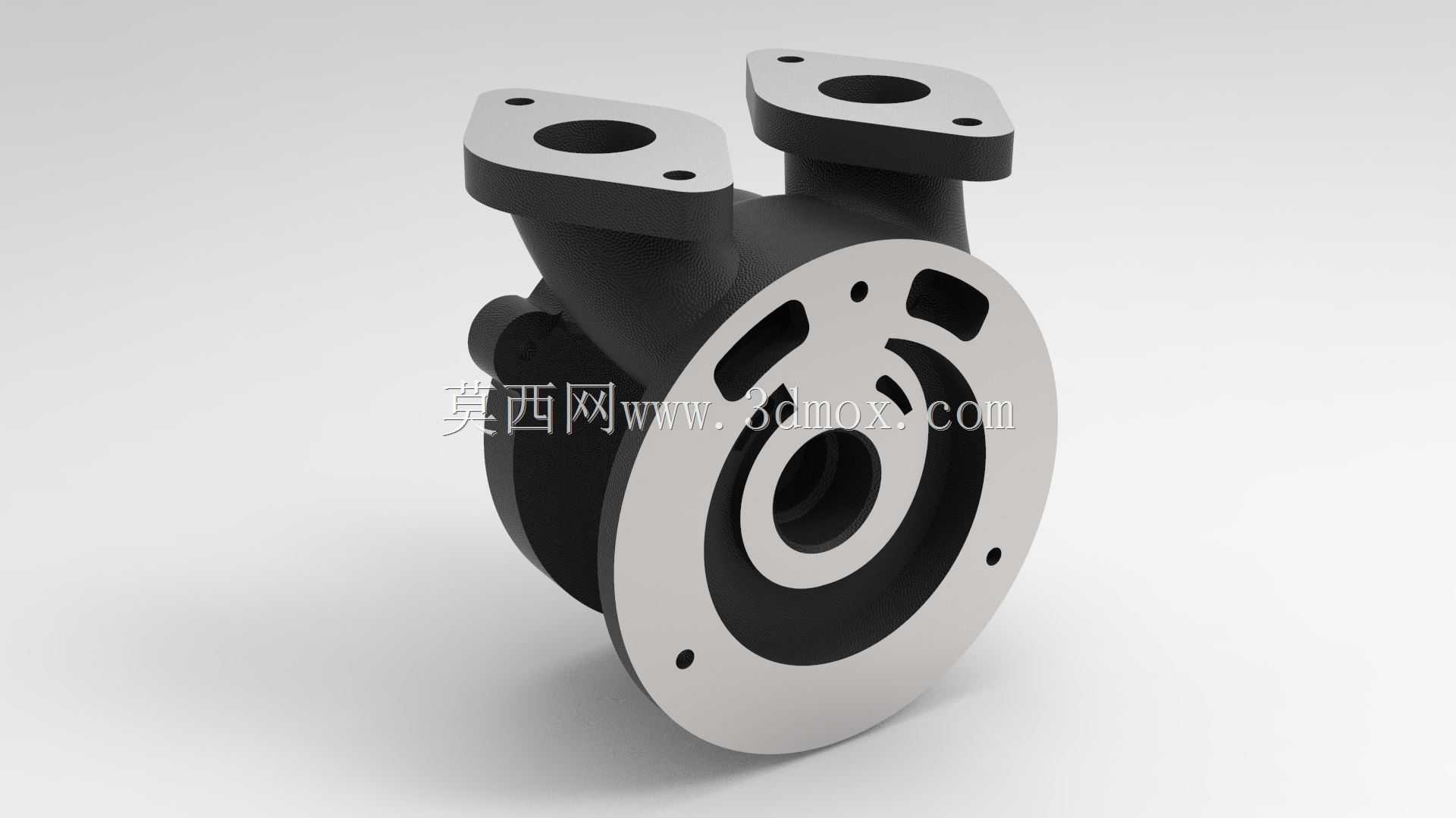

　　在流体输送系统的现场安装环节，泵组支架是连接泵体本体与外接管路、安装基座的核心承载构件，这类铸件的结构合理性直接决定泵组长周期运行的振动水平与密封可靠性，不少现场运维反馈的泵体接口渗漏、运行异响问题，追根溯源都和支架的结构设计缺陷、安装匹配度不足有关。这款铸造支架采用一体化铸造成型工艺，整体结构围绕泵体的蜗壳端轮廓做适配性设计，主体承载面为圆形法兰对接结构，法兰面上均匀分布多个螺栓过孔，孔位公差严格匹配泵体端盖的安装螺纹位置，装配时无需额外扩孔或调整位置，就能实现与泵体端面的完全贴合，避免因对接面错位产生的装配应力，从根源上减少长期运行后的应力变形问题。支架上部延伸出两个对称布置的斜向接口结构，每个接口顶端都设置了独立的安装法兰面，

　　法兰面带有两个定位安装孔，主要用于外接进水、出水支路管路或者压力检测、排气类附属阀件，斜向的角度设计经过管路走向优化，能够减少流体在接口处的转向阻力，同时避免外接管路和泵体旋转部件产生空间干涉，在紧凑安装空间内也能完成管路排布，不需要额外加装弯头调整管路角度，能有效降低管路系统的局部阻力损失。从安装边界来看，支架底部带有两个对称的定位支脚，支脚底面为精加工平面，安装时可直接固定在混凝土基座或者设备安装框架上，支脚的间距尺寸适配常规离心泵组的安装基座预留孔位，替换老旧支架时不需要重新在基座上打孔，大幅缩短现场安装改造的工期。支架的壁厚设计遵循铸造工艺的均匀性原则，主体承载区域壁厚保持一致，在法兰对接面、

　　接口根部等应力集中区域做了局部加厚处理，同时在结构转角处全部采用圆角过渡，既能够避免铸造过程中出现冷隔、缩孔等铸件缺陷，也能减少运行过程中应力集中导致的铸件开裂问题，铸件的非加工面保留铸造喷砂后的表面状态，加工面的粗糙度满足密封安装的平面度要求，不需要额外做表面处理就能直接投入装配。在实际应用场景中，这类支架多用于中小型给排水泵组、工业循环水泵、小型化工输送泵的配套安装，既可以作为新泵生产的原厂配套构件，也可以作为老旧泵组维修替换的备件，设计时充分考虑了不同工况的适配性，支架的承载能力能够匹配对应功率泵体运行时的动态载荷，即使在泵组满负荷运行、管路存在一定水锤冲击的情况下，也能保持结构的稳定性，

　　不会出现支架变形导致的泵轴对中偏移问题。设计过程中针对支架的受力状态做了模拟验证，泵体自身重量、管路传递的附加载荷、运行时的振动载荷全部通过支架传递到安装基座，因此在支架的筋板布置上，在主体法兰和上部接口、底部支脚之间设置了隐性的加强筋结构，筋板和主体结构一体化铸造成型，不会额外增加过多的铸件重量，同时能大幅提升整体的结构刚度，避免支架在长期载荷下出现疲劳变形。和常见的焊接式支架相比，铸造支架的整体减震性能更优，铸件本身的材料阻尼特性能够吸收一部分泵体运行产生的振动，减少振动向基座和管路的传递，降低整个泵组系统的运行噪音，同时铸造支架的外形轮廓更流畅，没有焊接支架的焊缝锈蚀、焊趾开裂等问题，在潮湿或者有轻微腐蚀的安装环境下，使用寿命比焊接支架更长。在三维建模过程中，所有的安装孔位、法兰尺寸、支脚间距都严格遵循泵类产品的安装尺寸规范，模型的拔模角度完全适配砂型铸造的工艺要求，最小壁厚符合铸造工艺的成型极限，不需要额外做工艺补正就能直接用于铸造生产，对于结构设计人员来说，这款模型可以直接复用在同类型泵组的配套结构设计中，也可以根据具体的泵型参数调整接口尺寸、支脚位置，快速衍生出适配不同功率、不同管路规格的支架结构，大幅缩短同类产品的设计周期。
