运动风格乘用车合金轮毂结构设计

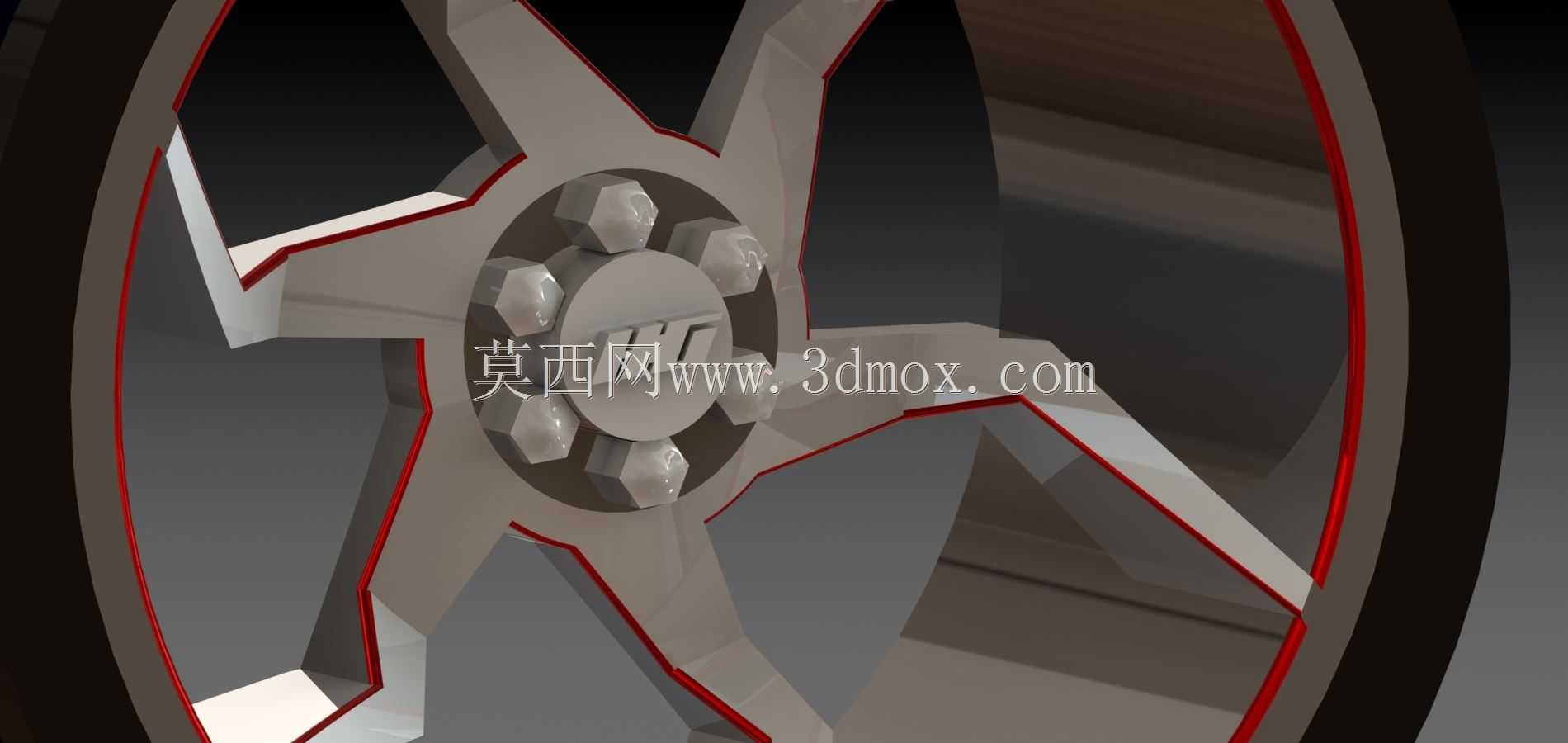

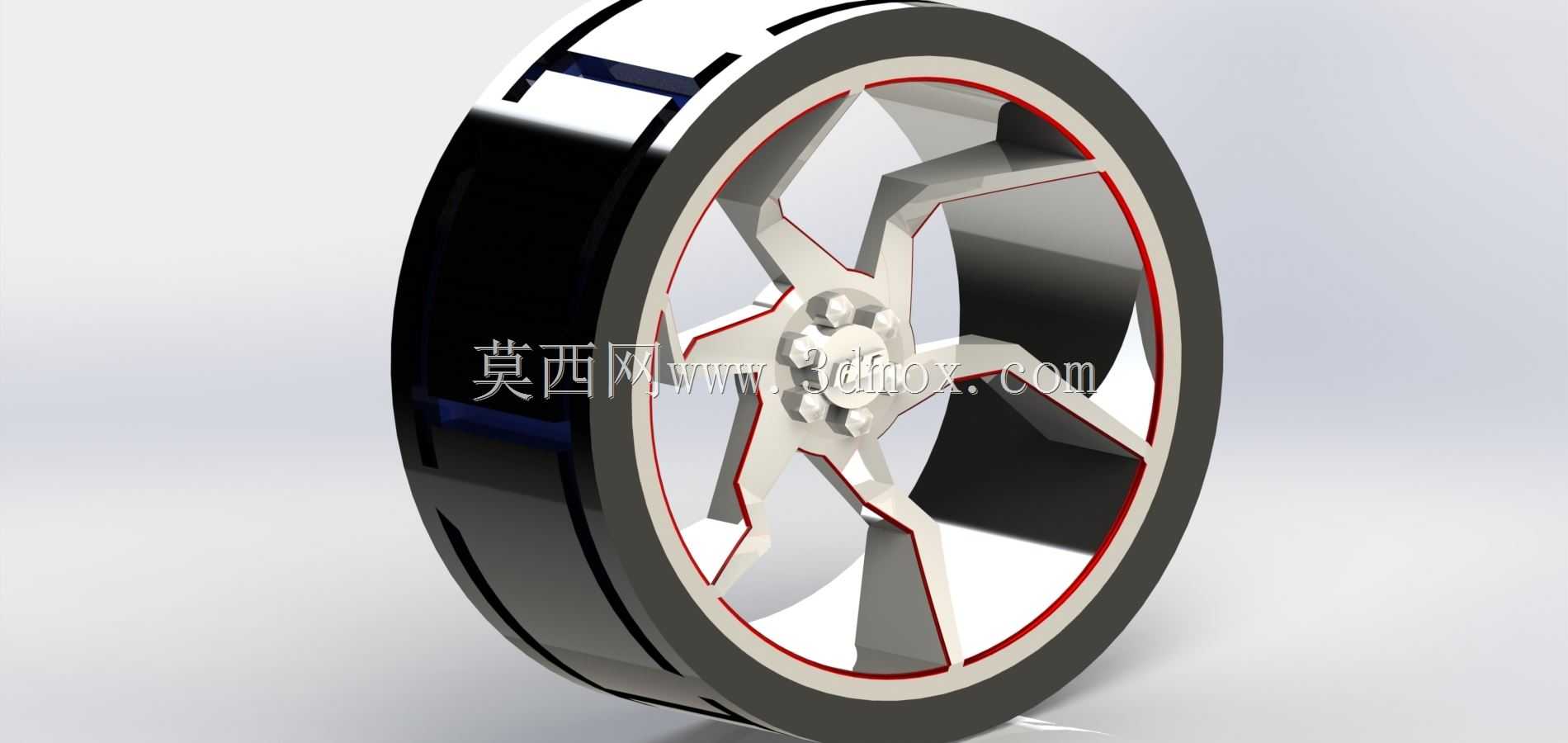

　　这款轮毂的设计首先围绕乘用车行驶的受力边界展开，轮辐采用五辐式分叉构型，每根主辐条向轮辋方向做切向延伸，既保证了螺栓安装面到轮辋的载荷传递路径连续，也通过辐条的镂空结构降低了整体转动惯量，对于车辆起步、制动阶段的动力响应有正向提升作用。从安装边界来看，中心定位孔采用乘用车通用的台阶式定位结构，周围均匀分布五颗螺栓安装孔，孔位的节圆尺寸匹配主流紧凑型家用轿车的轮毂安装规格，轮辋的胎圈座位置做了加厚处理，能够承受轮胎充气后的周向张紧力，同时轮缘处的圆角设计避免了轮胎拆装过程中出现胎侧割伤的问题。

　　在实际应用场景中，这类偏向运动风格的轮毂多用于家用轿车的外观升级以及入门级性能车的原厂配套，轮辋边缘的红色装饰圈属于外观标识结构，不参与受力传递，设计时通过嵌入式卡槽与轮辋本体固定，避免车辆行驶过程中出现装饰件脱落的风险。辐条表面的造型做了多面切角处理，一方面是在铸造脱模时能够顺利起模，减少模具的倒扣结构，降低量产时的工艺复杂度，另一方面切角形成的棱线能够在车辆行驶时引导气流穿过辐条间隙，对刹车系统起到辅助散热的作用，减少长距离制动后刹车盘的热衰减幅度。

　　从材料选型的角度，设计时默认采用铸造铝合金材质，辐条的壁厚从中心安装盘向轮辋方向做渐变减薄，中心安装盘位置因为要承受螺栓的预紧力以及行驶过程中的冲击载荷，壁厚设置为辐条中段的1.6倍，同时在螺栓孔周围做了局部凸台结构，分散螺栓压紧时的局部应力，避免长期使用后出现安装面压溃变形的问题。轮辋的中部设置了环形的减重槽，在不降低轮辋整体抗扭刚度的前提下，去除了非受力区域的多余材料，相比同尺寸的普通平板轮辋，重量能够降低8%左右，对于降低簧下质量、提升悬挂系统的响应速度有实际帮助。

　　设计过程中还考虑了日常使用的磕碰场景，轮辐的外端面比轮辋的最外端面内缩2mm，当车辆靠边停车时，首先接触路肩的是轮辋边缘的金属保护层，不会直接磕碰辐条的涂装面，降低了日常使用的外观损伤概率。轮辐与轮辋的连接位置做了大圆角过渡，避免应力集中导致的辐条根部断裂问题，通过有限元受力校核，在承受单侧过坑的垂直冲击载荷时，该过渡位置的应力值低于铝合金材料屈服强度的60%，能够满足常规乘用车的使用强度要求。气嘴安装孔设置在两根辐条之间的轮辋位置，避开了辐条的遮挡区域，方便后续轮胎充气时的气嘴对接操作，同时孔位周围做了密封凸台，保证气嘴安装后的气密性，不会出现慢漏气的问题。
