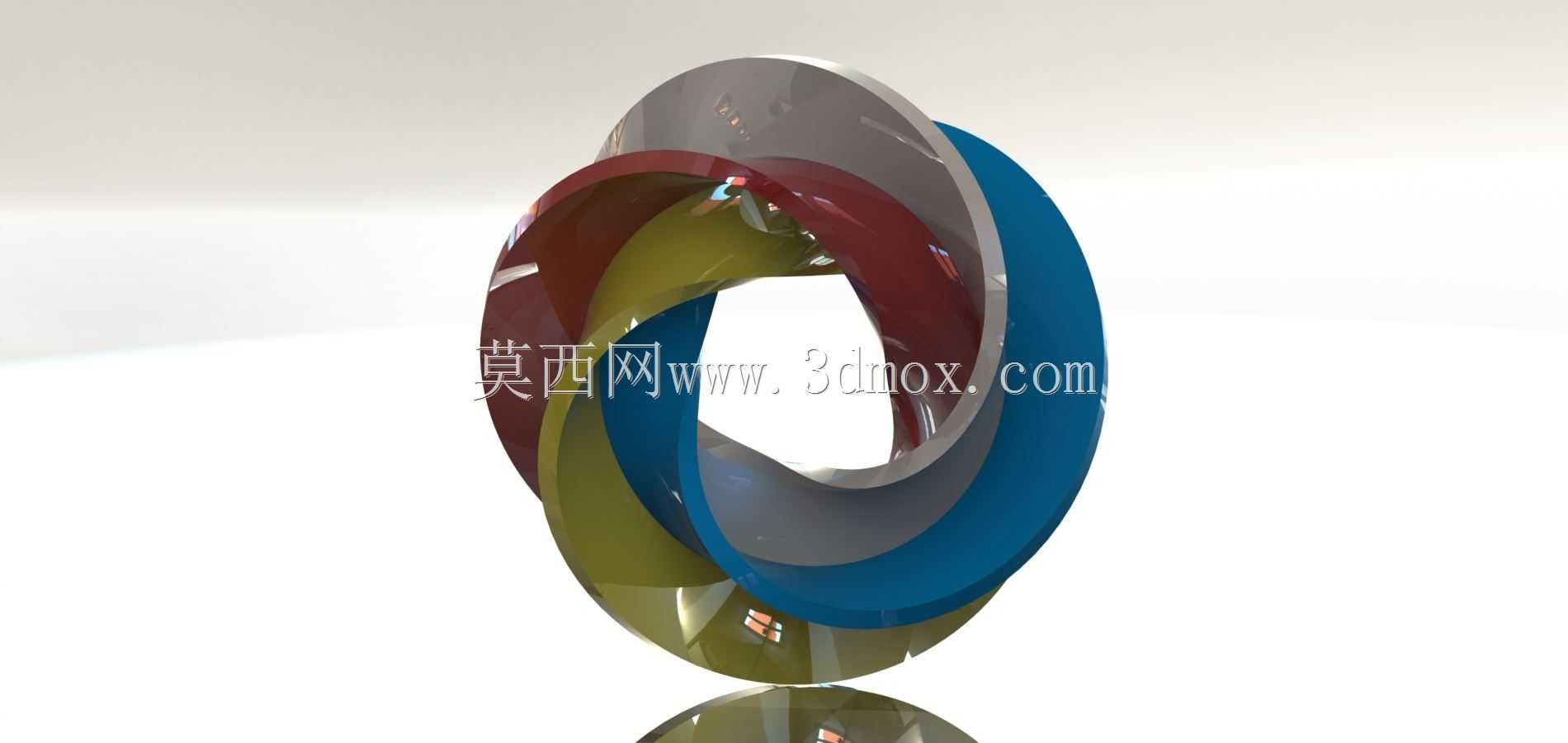

卷曲环绕式Autodesk品牌标识立体造型

这类卷曲环绕的立体标识造型，在工业设计展示、品牌视觉落地场景中有着很实际的应用价值，很多企业展厅的品牌形象装置、工业设计展会的品牌展示摆件、设计软件的线下活动视觉载体，都会用到这类结构的立体造型。从结构设计的角度看，这个造型采用多段不同曲率的弧面卷曲拼接，三个不同色彩的带状曲面沿着中心环形轨迹做连续扭转缠绕，每一段曲面的扭转角度都经过连续过渡处理，没有生硬的折边，曲面之间的间隙保持均匀一致，既保证了视觉上的流畅感，也避免了实体加工时出现壁厚不均的问题。做这类造型的三维建模时，首先要确定中心环形的基准轨迹，基准环的直径决定了整个标识的整体外轮廓尺寸，常规用于桌面展示的版本外轮廓直径控制在150-200mm区间，厚度控制在30-50mm，适合放置在展台、前台等位置；如果是用于展厅墙面悬挂的大尺寸版本，外轮廓直径可以做到800-1200mm，这时候就要考虑安装边界，背部需要预留平整的安装贴合面，预留的安装孔位要均匀分布在造型重心对应的背部区域，避免悬挂后出现倾斜。设计思路上，没有采用传统平面徽标的拉伸做法，而是通过曲面扫掠、扭转放样的方式，让三个色带在空间中形成互相穿插的视觉效果，每一段色带的截面宽度保持一致，扭转过程中截面始终垂直于扫掠轨迹，保证曲面的光顺度，不会出现局部扭曲变形的问题。从功能特性来说，这个造型本身作为品牌视觉载体，曲面的反光效果可以很好地体现不同材质的质感，如果采用光敏树脂3D打印制作，可以做表面抛光后分色喷漆，还原不同色块的视觉效果；如果采用金属材质加工，可以通过钣金折弯焊接后做表面喷涂，适合大尺寸的户外展示场景。实际应用中，还要考虑造型的放置稳定性，桌面摆放的版本底部需要做切平处理，形成稳定的支撑平面，不需要额外的支架就可以平稳放置；如果是手持展示或者作为活动伴手礼的小尺寸版本，整体尺寸可以缩小到50-80mm，边缘做R2-R3的圆角处理，避免尖锐边角划伤。建模过程中要注意三个色带的拼接位置，不能出现曲面重叠或者缝隙过大的问题，每一段曲面的收尾端都要和相邻色带的侧面做精准贴合，保证实体化之后整个造型是一个连续的整体，不会出现破面。另外，这类曲面造型做结构校验的时候，要检查最小壁厚，不管是打印还是钣金加工，最小壁厚不能低于1.2mm，大尺寸版本的壁厚要适当增加到2-3mm，保证结构强度，避免运输或者安装过程中出现变形。很多设计从业者在做这类品牌立体标识的时候，容易忽略曲面的连续性，导致加工出来的造型表面有棱线，影响视觉效果，所以在建模阶段就要做好G2连续的曲面过渡，让整个卷曲的带状结构看起来顺滑自然，还原品牌标识的灵动视觉感受。
