手动摇柄式钢丝收卷导向辊结构

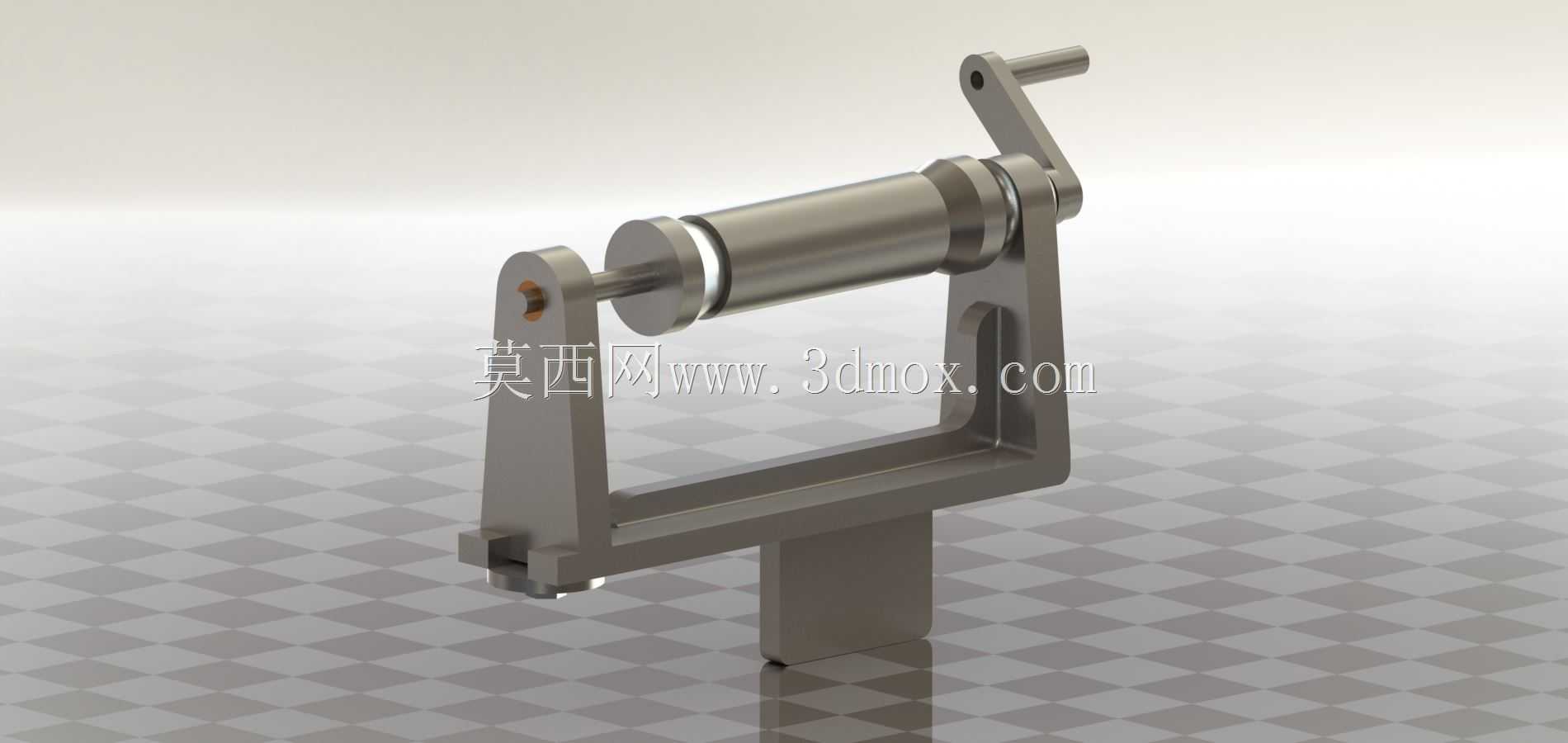

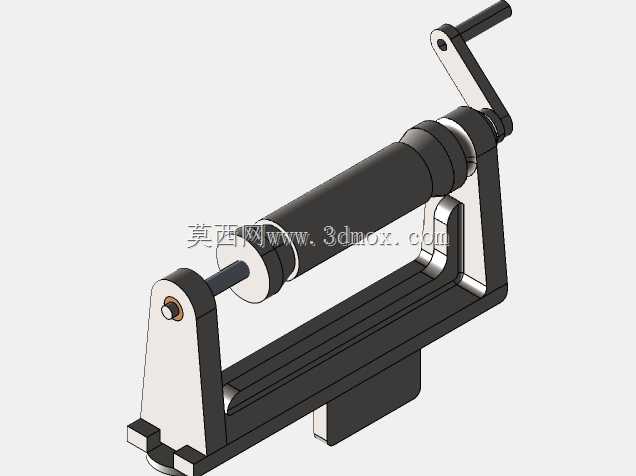

在金属线材加工、线缆包覆生产、细钢丝拉拔后续处理的工位上，这类带手动摇柄的钢丝辊是小批量作业、临时收卷、线材张力预调整环节里十分常见的执行部件，很多时候不需要接入动力驱动，靠操作人员手动控制转速就能完成细钢丝的收卷、排线、临时储线作业，适配0.1mm到2mm直径的各类碳素钢丝、镀锌钢丝、合金钢丝的临时周转处理。从结构设计逻辑来看，整个组件采用开式C型机架布局，底部带一体式安装定位座，安装座上预留了螺栓固定的沉孔位，安装时可以直接固定在生产线边的工作台架、设备侧装板上，不需要额外做复杂的适配支架，安装边界的宽度控制在180mm以内，高度方向从安装座底面到摇柄最高位置的尺寸为220mm，辊体本身的有效工作长度是120mm，刚好适配常规小卷钢丝的幅宽，不会出现辊体过长导致钢丝排线跑偏、过短无法容纳整卷线材的问题。辊轴两端采用滑动配合的轴套结构，直接嵌入机架两侧的支撑耳孔内，一端伸出机架连接Z型摇柄，摇柄的握持段做了滚花处理，操作人员转动时不容易打滑，摇柄和辊轴之间采用销钉固定，传递扭矩时不会出现相对转动，即使是收卷带一定张力的钢丝，也不会出现摇柄松脱的情况。机架的支撑臂做了加厚处理，厚度达到8mm，采用一体铣削成型，没有焊接接缝，避免长期受力后出现焊接位置变形、辊轴卡滞的问题，底部的安装座和两侧支撑臂为一体式结构，整体刚性足够，手动摇动摇柄时整个机架不会出现明显的晃动。辊体本身采用空心薄壁钢管结构，两端配装限位挡圈，挡圈的直径比辊体外径大15mm，刚好可以挡住钢丝的侧边，防止收卷过程中钢丝从辊体两端滑出，挡圈采用紧定螺钉固定在辊轴上，可以根据实际收卷钢丝的幅宽调整两个挡圈之间的间距，适配不同宽度的小卷钢丝收卷需求。在实际使用场景里，这类钢丝辊除了手动收卷钢丝之外，还可以作为线材导向辊使用，把它安装在拉丝机和收线机之间的过渡位置，钢丝从辊体表面绕过后，可以调整走线方向，同时通过手动微调摇柄的转速，给钢丝施加恒定的小张力，避免钢丝在走线过程中出现松垂、打结的问题，很多维修工位、实验室小试线里，因为不需要连续大负荷作业，用这种手动结构的钢丝辊比电动收卷辊更灵活，不需要接电、不需要调试控制系统，安装完成就能直接使用，维护也十分简单，只需要定期给轴套位置加注少量润滑脂，就能保证长期转动顺畅，不会出现卡滞。设计的时候特意把摇柄的转动半径控制在80mm，操作人员手动转动时的力臂长度合适，即使收卷满辊的钢丝，转动起来也不需要费太大的力气，同时摇柄在非工作状态下可以自然垂落到机架侧边，不会突出到设备操作通道里，避免过往人员磕碰。机架的边角位置都做了R3的圆角处理，没有尖锐的毛刺边，安装和操作过程中不会划伤操作人员的手部，所有外露的金属表面都做了氧化发黑处理，在车间潮湿的环境里也不容易生锈，延长了部件的使用寿命。和常规的无动力托辊不同，这个结构自带摇柄驱动，不需要额外配套驱动轮、传动带，本身就能独立完成收卷动作，对于小批量多品种的钢丝加工场景，换卷的时候只需要松开一端的挡圈，取下收好的钢丝卷，再装上空的卷芯就能继续作业，整个换卷过程不到一分钟，作业效率很高。在三维建模过程中，所有配合位置的尺寸公差都按照IT7级精度设定，轴和轴套的配合间隙控制在0.02mm到0.05mm之间，既保证转动灵活，又不会出现径向窜动导致钢丝走线不稳的问题，安装座的固定孔位按照标准的M8螺栓尺寸设计，孔距为100mm，和常规的工业铝型材、钢板工作台的安装孔位通用，不需要现场重新打孔适配。
