重型商用车重载防滑车轮结构设计

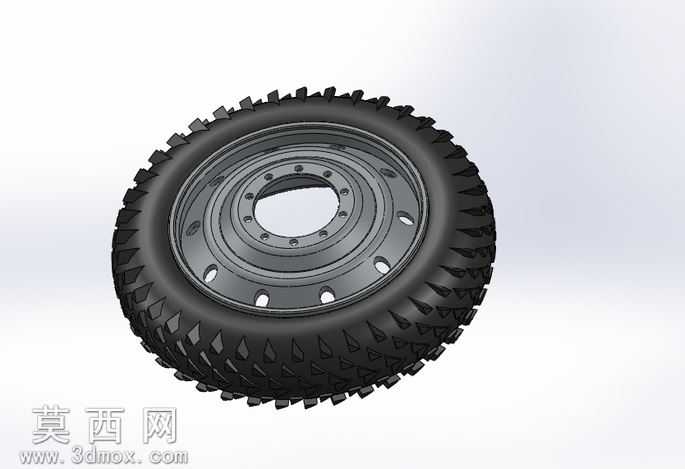

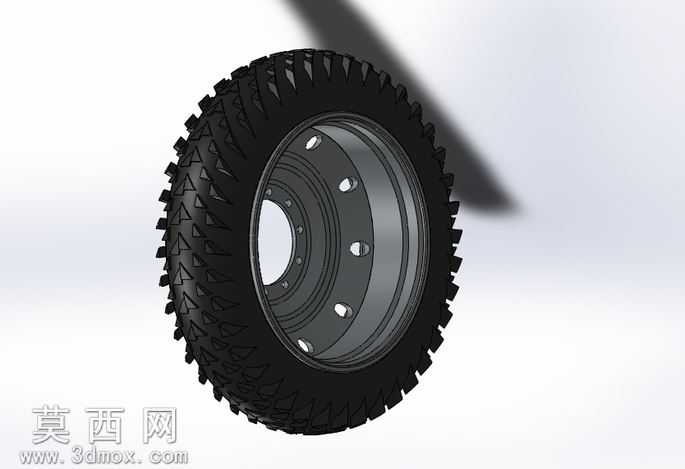

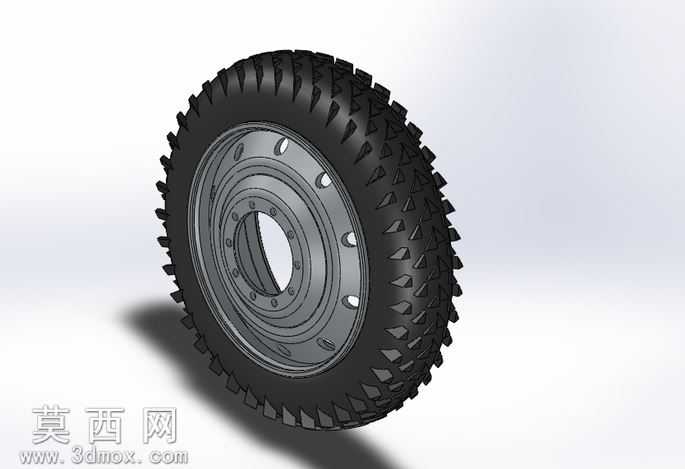

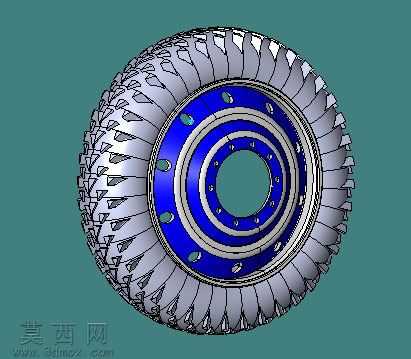

本作品为重型卡车配套的重载车轮三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，从轮胎外轮廓到轮毂内部安装位均采用关联参数驱动，可根据不同载重需求快速调整轮辋直径、胎面宽度、螺栓孔分布参数，适配不同吨位重型卡车的装配要求。建模过程中首先完成轮毂主体的回转特征搭建，精准还原轮毂的多层加强筋结构、中心定位轴孔、周向均匀分布的螺栓安装孔，同时对轮毂表面的冲压凹槽、减重孔位做了细节还原，兼顾结构强度与轻量化设计需求。轮胎部分采用扫描特征完成胎体基础轮廓搭建，针对重载工况设计了加深块状防滑胎纹，每一块胎面花纹的凸起角度、排水沟槽宽度都经过参数化校准，胎侧的加厚区域也做了独立特征处理，还原重型轮胎抗挤压、耐磨损的结构特性。材质渲染阶段，轮毂部分采用哑光金属材质，模拟钢制轮毂经冲压成型后的表面质感，对螺栓孔边缘、加强筋转折处做了轻微的磨损质感处理，还原工业零部件的真实使用观感；轮胎部分采用高粗糙度的黑色橡胶材质，在胎面花纹的凸起边缘添加了细微的颗粒质感，模拟橡胶轮胎的表面触感，同时在胎侧区域添加了轻微的哑光反光效果，区分胎面与胎侧的材质差异。结构设计上充分考虑重型卡车的重载使用场景，轮毂与轮胎的配合面采用过盈配合的尺寸设计，轮辋的挡圈结构做了加厚处理，避免重载工况下轮胎脱圈风险；轮毂的螺栓孔采用沉孔设计，可让固定螺栓完全嵌入孔位，避免行驶过程中螺栓受外力磕碰损坏；胎面的块状花纹采用交错排布设计，在保证抓地力的同时可均匀分散行驶过程中的路面冲击力，降低轮胎偏磨概率。整体模型装配关系清晰，所有配合面均做了干涉检查，不存在结构冲突问题，可直接用于工程出图、装配模拟、渲染展示等场景，也可作为重载商用车行走系统设计的参考案例，为同类型车轮的结构优化提供参数化参考。
