方形风机防护通风格栅结构设计

　　在工业电控柜、小型散热机组、桌面级通风设备的配套结构里，风机外侧的通风格栅是很容易被忽略但直接影响防护等级与通风效率的部件。日常做结构配套时，不少新手会直接套用现成的格栅模型，要么安装孔位对不上风机法兰，要么格栅条的倾角设置不合理，要么风阻过大影响散热效率，要么防护间隙超标容易让杂物卷入扇叶，反而给后续设备运行留了隐患。做这款方形通风格栅的设计时，最先要锚定的是安装边界，常规同尺寸轴流风机的法兰是标准方形结构，四个角预留的安装沉孔位置要完全匹配风机的安装孔距，沉孔深度要控制在板材厚度范围内，保证安装后螺丝头不会突出格栅表面，避免安装时出现干涉，也不会因为螺丝突出刮蹭到周边的布线或者相邻部件。

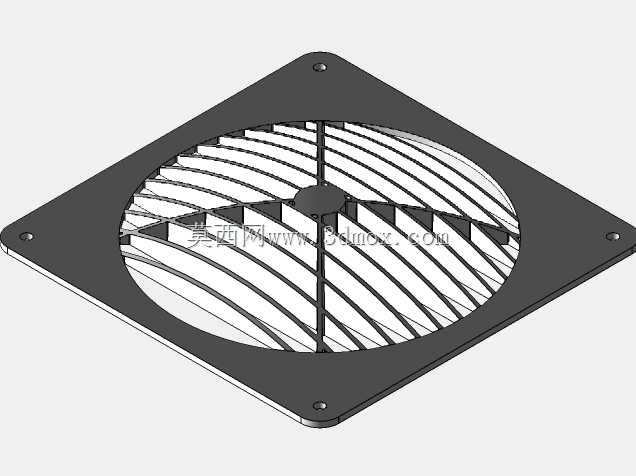

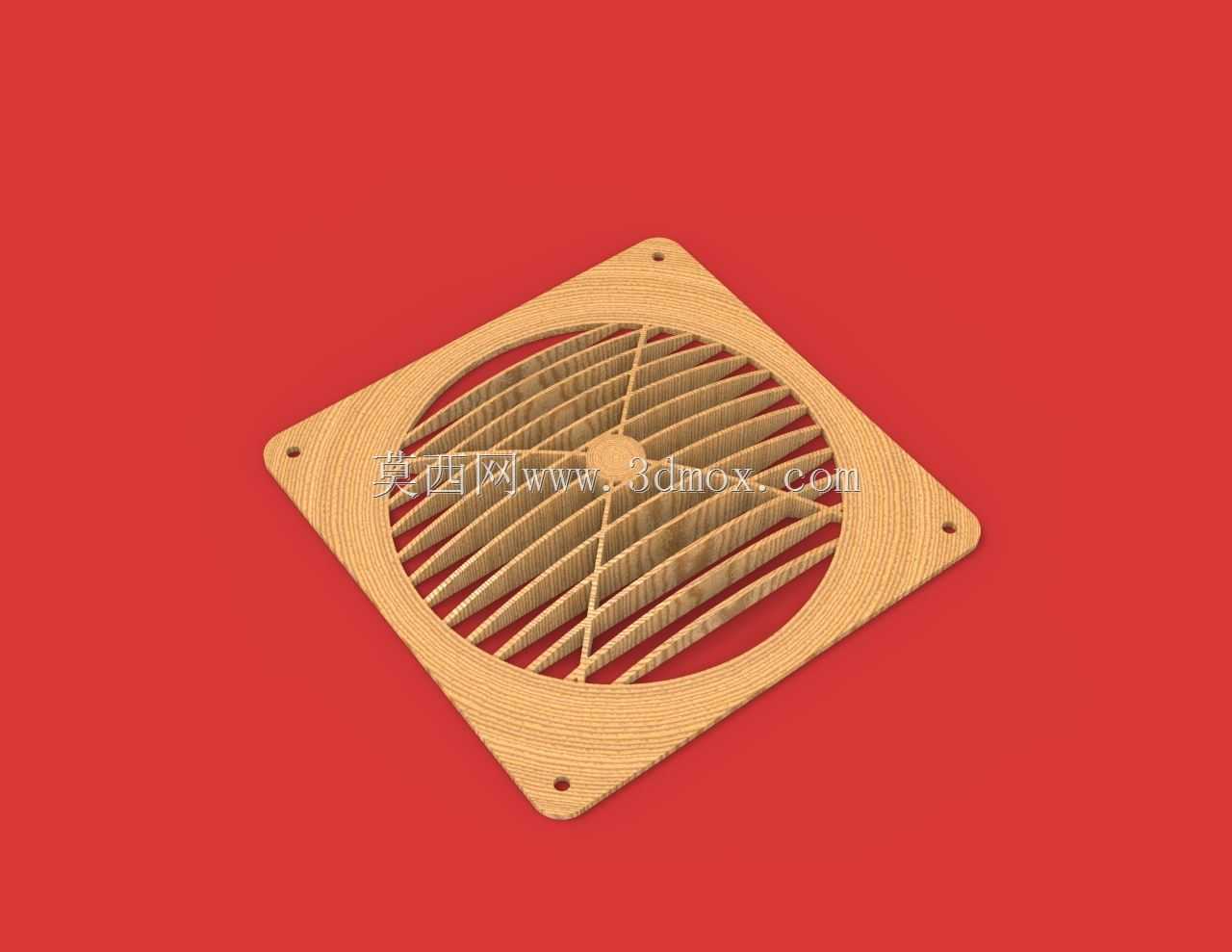

　　格栅的整体外形采用和风机法兰匹配的方形切角结构，四个角做小圆角过渡，避免钣金加工时出现应力集中，也能减少安装时锐角划伤操作人员的风险。中间的通风区域采用放射状加环形加强筋的格栅条布局，这种布局不是为了造型好看，而是从风阻和结构强度两方面权衡的结果：直条式格栅虽然加工简单，但顺着扇叶旋转方向的气流会被直条反复切割，产生额外的风噪和压损，放射状的格栅条走向和轴流风机的出风旋向做了匹配，能让气流更顺畅地通过格栅，减少不必要的动能损耗；中间的环形加强筋不是多余结构，钣金件的厚度通常比较薄，如果只有放射状的格栅条，受到外力挤压时很容易出现变形，环形筋能把所有放射条连接成一个整体，大幅提升格栅的整体抗形变能力，哪怕设备运输过程中受到挤压，

　　也不容易出现格栅条弯折卡到扇叶的问题。格栅条之间的间隙尺寸要做严格控制，既要保证足够的通风通流面积，让风机的散热风量不会被过度遮挡，又要保证间隙尺寸小于安全防护要求，避免手指或者较大的杂物误入扇叶区域造成安全事故。设计时还要考虑钣金加工的工艺性，所有格栅条的折弯圆角、板材的冲裁间隙都要符合常规钣金冲压的工艺要求，不需要额外开特殊模具就能加工，能有效降低批量生产的成本。另外格栅的表面不需要做多余的凸起结构，整体保持平整，不管是贴装在风机外侧，还是嵌装在设备面板的通风口位置，都能和安装面贴合紧密，不会留下过大的缝隙让灰尘或者小虫从缝隙钻入设备内部。在实际选型配套时，这类格栅除了和轴流风机配套使用，也可以用在设备机箱的被动通风口位置，

　　作为通风防护结构使用，不需要额外加装防护网就能满足基础的防护要求。做三维建模的时候，要注意把安装沉孔的深度、格栅条的倾斜角度、环形加强筋的凸起高度这些参数做关联设计，后续如果需要适配不同尺寸的风机，只需要调整整体外形尺寸和安装孔距，就能快速衍生出同系列不同规格的格栅模型，不需要重新搭建整体结构，能大幅提升后续同类型产品的设计效率。还要注意格栅和风机扇叶之间的安全距离，建模时要预留足够的间隙，避免因为加工误差或者安装偏差，导致扇叶运转时刮蹭到格栅产生异响甚至损坏扇叶。
